| Номер в госреестре | 74382-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГСД-20, РГС-25 |
| Изготовитель | ЗАО "Пензаспецавтомаш", г.Пенза |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСД-20, РГС-25 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их или сливе из них нефтепродуктов.
Резервуары РГСД-20 представляют собой двустенные однокамерные стальные горизонтальные конструкции цилиндрической формы со сферическими днищами. Расположение резервуаров - наземное. Межстенное пространство резервуаров заполнено азотом. Резервуары РГС-25 представляют собой одностенные стальные горизонтальные конструкции цилиндрической формы с плоскими днищами. Расположение резервуаров - подземное.
Основные конструкции резервуаров РГСД-20, РГС-25 выполнены из стали Ст3сп5. Каждый резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемо-раздаточными; а также дыхательным клапаном, люком-замерным, люком-лазом для безопасной эксплуатации резервуаров и уровнемером для замера уровня.
Резервуары стальные горизонтальные цилиндрические РГСД-20, РГС-25, расположены на территории ООО «Транснефть - Дальний Восток» по адресам, указанным в таблице 1.
Таблица 1 - Местоположение резервуаров
| Тип резервуара | Номер резервуара | Место расположения резервуара |
| РГСД-20 | 966 | НПС №2 «Сельгон», Хабаровский край, Амурский район, ст. Санболи |
| 967 | ||
| 968 | ||
| РГС-25 | 971 | |
| 1001 | НПС №3 «Амурская», Хабаровский край, Амурский район, п. Эльбан | |
| РГСД-20 | 1003 | |
| 1007 | ||
| 1008 |

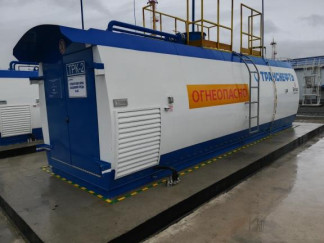

Общий вид и эскизы резервуаров стальных горизонтальных цилиндрических РГСД-20, РГС-25 представлены на рисунках 1-6.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГСД-20, РГС-25 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Тип резервуара | РГСД-20 | РГС-25 | ||||||
| Заводской номер | 966 | 967 | 968 | 1003 | 1007 | 1008 | 971 | 1001 |
| Номинальная вместимость, 3 м | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %. | ±0,25 | |||||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |||||||
| Тип резервуара | РГСД-20 | РГС-25 | ||||||
| Заводской номер | 966 | 967 | 968 | 1003 | 1007 | 1008 | 971 | 1001 |
| Габаритные размеры, мм: - Диаметр - Длина | 2070 | 2060 | 2075 | 2075 | 2080 | 2080 | 2800 | 2800 |
| 6220 | 6240 | 6220 | 6230 | 6230 | 6230 | 4850 | 4850 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 | |||||||
| Масса, не более, кг | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 1950 | 1950 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1. Резервуары стальные горизонтальные цилиндрические | РГС-25 №№ 971, 1001 | 2 шт. |
| 2. Резервуары стальные горизонтальные цилиндрические | РГСД-20 №№ 966, 967, 968, 1003, 1007, 1008 | 6 шт. |
| 3. Паспорт на резервуар | - | 8 экз. |
| 4. Градуировочная таблица | - | 8 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С (рег. № 303-91);
- секундомер механический СОСпр, (0-60) мин., ЦД 0,2 с (рег. № 11519-11);
3
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСД-20, РГС-25
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 31 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
