Резервуары горизонтальные стальные цилиндрические РГС-20, 74384-19

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные сосуды цилиндрической формы с коническими днищами, двусекционные. Расположение резервуаров - наземное. Основные конструкции резервуаров выполнены из стали Ст3. Резервуары имеют люк-лаз, люк замерный для эксплуатации резервуаров, а так же патрубки для установки оборудования и приемораздаточные патрубки для заполнения и опорожнения.

Резервуары горизонтальные стальные цилиндрические РГС-20 расположены на территории ООО «Транснефть - Дальний Восток» по адресам, указанным в таблице 1.

Таблица 1 - Месторасположение резервуаров

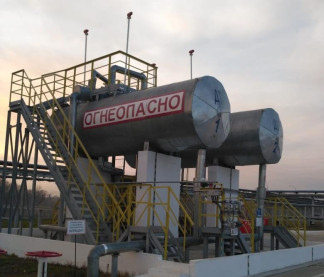

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-20 представлен на рисунках 1-2.

Рисунок 2 - Общий вид резервуаров РГС-20 № 0069-2012, № 0070-2012

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15 % (рег. № 11735-06);

-    Уровнемер «Струна-М» от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);

-    Секундомер механический СОСпр, (0-60) мин, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-20

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
