| Номер в госреестре | 74385-19 |
| Наименование СИ | Резервуары стальные сварные горизонтальные одностенные и двустенные |
| Обозначение типа СИ | РГСО-25, РГСД-50 |
| Изготовитель | ООО "АлтайСтройХолдинг", г.Барнаул |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные сварные горизонтальные одностенные и двустенные РГСО-25, РГСД-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуар РГСО-25 представляет собой одностенную стальную горизонтальную конструкцию цилиндрической формы с коническими днищами.
Резервуары РГСД-50 представляют собой двустенные стальные горизонтальные конструкции цилиндрической формы с коническими днищами, состоящие из трех резервуаров каждый (два соосных резервуара (объемом 25 куб.м. каждый), закреплены между собой и установлены в третьем резервуаре (сосуд в сосуде)).
Основные конструкции резервуаров выполнены из листовой стали 09Г2С. Тип размещения - подземный. Резервуары имеют люк замерный для эксплуатации и приемораздаточные патрубки для заполнения и опорожнения.
Резервуары стальные сварные горизонтальные одностенные и двустенные РГСО-25, РГСД-50 расположены на территории Общества с ограниченной ответственностью «Транснефть - Дальний Восток» (ООО «Транснефть - Дальний Восток») нефтеперекачивающая станции № 27 (НПС № 27), по адресу: Россия, Амурская область, Октябрьский район, с. Екатеринославка, 1.

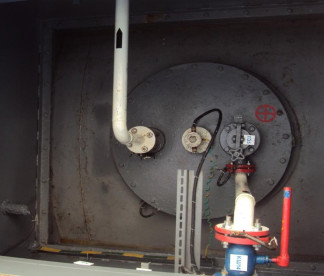

Общий вид видимой части конструкции и эскизы резервуаров стальных сварных горизонтальных одностенных и двустенных РГСО-25, РГСД-50 представлены на рисунках 1-4.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Тип резервуара | РГСО-25 | РГСД-50 | |
| Заводской номер | 0086.3 | 0086.1 | 0086.2 |
| Номинальная вместимость, м3 | 25 | 50 | 50 |
| - 1 камера | 25 | 25 | |
| - 2 камера | 25 | 25 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %. | ±0,25 | ||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| Тип резервуара | РГСО-25 | РГСД-50 |
| Заводской номер | 0086.3 | 0086.1 0086.2 |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 | |
| Масса, кг, не более | 3500 | 9450 9450 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной сварной горизонтальный одностенный | РГСО-25 № 0086.3 | 1 шт. |
| 2. Резервуары стальные сварные горизонтальные двустенные | РГСД-50 №№ 0086.1, 0086.2 | 2 шт. |
| 3. Паспорт | - | 3 экз. |
| 4. Градуировочная таблица | - | 5 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- уровнемер «Струна-М», от 0 до 4000 мм ПГ±1 мм (рег. № 15669-02);
- рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
- секундомер механический СОСпр; (0-60) мин; ЦД 0,2 с (рег. № 11519-11);
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С, (рег. № 303-91);
3
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным сварным горизонтальным одностенным и двустенным РГСО-25, РГСД-50
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
