Резервуар стальной горизонтальный цилиндрический РГС-5, 74386-19

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуары) предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.

Резервуар представляет собой стальной сосуд цилиндрической формы с усечено-коническими днищами. Основные конструкции резервуара выполнены из стали 09Г2С. Резервуар имеет люк-лаз, люк замерный для эксплуатации резервуара, а так же патрубки для установки оборудования и приемо-раздаточные патрубки для заполнения и опорожнения.

Резервуар стальной горизонтальный цилиндрический РГС-5 расположен на территории Акционерного общества «Транснефть - Приволга» Саратовского районного нефтепроводного управления нефтеперерабатывающая станция «Бородаевка», по адресу 413081, Саратовская обл., Марксовский район, село Филипповка.

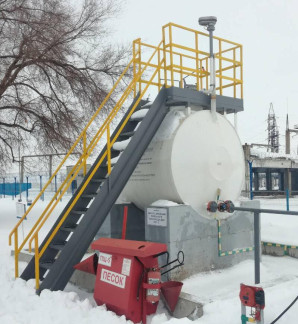

Общий вид резервуара РГС-5 представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки». Основные средства поверки:

-    Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);

-    Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);

-    Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);

-    Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);

-    Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);

-    Анализатор-течеискатель АНТ-3М, ПГ±5 % (рег.№ 39982-08);

-    Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.

Сведения о методах измерений

ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-5

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
