Резервуары стальные горизонтальные цилиндрические РГС-3, РГС-7,5, РГС-8, РГС-10, РГС-18, РГС-25, РГС-50, 74393-19

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-3, РГС-7,5, РГС-8, РГС-10, РГС-18, РГС-25, РГС-50 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные горизонтальные цилиндрические РГС-3, РГС-7,5, РГС-8, РГС-10, РГС-18, РГС-25, РГС-50 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные горизонтальные цилиндрические РГС-3 № 40, РГС-7,5 № 36, РГС-8 № 35, РГС-10 № 54, РГС-18 № 33, РГС-25 №№ 40, 41, 45, 46, РГС-50 №№ 17, 43, 44, 49 расположены:

Российская Федерация, Краснодарский край, Анапский р-н, г. Анапа, ОП ООО «БАТО» в г. Анапа, Аэропорт (РГС-50 № 17);

Российская Федерация, Краснодарский край, г. Краснодар, ул. им. Евдокии Бершанской,

д. 355, ОП ООО «БАТО» в г. Краснодар (РГС-3 № 40, РГС-8 № 35, РГС-10 № 54, РГС-18 № 33);

Российская Федерация, Краснодарский край, г. Сочи, ул. Авиационная, д. 3б, ОП ООО «БАТО» в г. Сочи (РГС-25 №№ 40, 41, 45, 46, РГС-50 №№ 43, 44, 49);

Российская Федерация, Краснодарский край, Кореновский р-н, ул. Циолковского, ОП ООО «БАТО» в г. Кореновск (РГС-7,5 № 36).

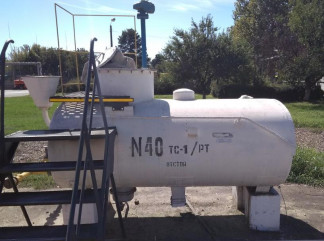

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-3, РГС-7,5, РГС-8, РГС-10, РГС-18, РГС-25, РГС-50 представлен на рисунках 1-7.

ЛХ

б)

Рисунок 6 - Общий вид места установки (а) и эскиз (б) резервуара стального горизонтального

цилиндрического РГС-25

-t-4

\

t

t

'4+

в) Эскиз резервуара РГС-50 № 17

Рисунок 7 - Общий вид места установки (а) и эскизы (б, в) резервуаров стальных горизонтальных цилиндрических РГС-50

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-3, РГС-7,5, РГС-8, РГС-10, РГС-18, РГС-25, РГС-50 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);

-    ареометр стеклянный АНТ-1 (регистрационный № 34711-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3249-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23307-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06688.

МИ 3242-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23207-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06687.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-3, РГС-7,5, РГС-8, РГС-10, РГС-18, РГС-25, РГС-50

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
