| Номер в госреестре | 74397-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-100, РВС-200, РВС-700, РВС-1000, РВС-2000, РВСП-2000, РВСП-3000 |
| Изготовитель | Ростовский котельно-механический завод, г.Ростов-на-Дону |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-700, РВС-1000, РВС-2000, РВСП-2000, РВСП-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-700, РВС-1000, РВС-2000, РВСП-2000, РВСП-3000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-100 №№ 12, 13, РВС-200 №№ 8, 20, 29, 30, 31, 32, РВС-700 №№ 9, 24, 27, 28, РВС-1000 №№ 25, 26, РВС-2000 № 21, РВСП-2000 № 22, РВСП-3000 №№ 10, 11 расположены: Российская Федерация, Московская обл., г. Наро-Фоминск, ул. Московская, д. 3, нефтебаза АО «РН-Москва».

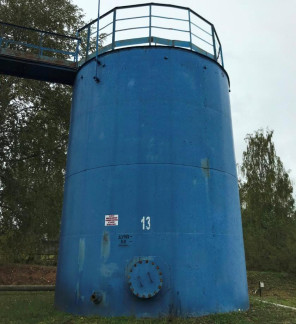

Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200, РВС-700, РВС-1000, РВС-2000, РВСП-2000, РВСП-3000 представлен на рисунках 1 - 7.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| РВС-100 | РВС-200 | РВС-700 | РВС-1000 | РВС-2000 | РВСП-2000 | РВСП-3000 | |
| Номинальная вместимость, м3 | 100 | 200 | 700 | 1000 | 2000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-100 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-200 | 6 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-400 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический | РВСП-2000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический | РВСП-3000 | 2 шт. |
| Паспорт | - | 18 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-100, РВС-200, РВС-700, РВС-1000, РВС-2000, РВСП-2000, РВСП-3000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
