| Номер в госреестре | 74408-19 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | DSE xxxx.xx xHX |
| Изготовитель | "JAQUET Technology Group AG", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения серии DSE xxxx.xx xHX (далее - датчики) предназначены для измерения частоты вращения вала.
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцирует э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса закрепленного на валу) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.
Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Датчики частоты вращения серии DSE xxxx.xx xHX имеют по два дублированных выходных сигнала и выпускаются в следующих модификациях: DSE 1520.03 AHX, DSE 1520.03 A1HX, DSE 1720.00 AHX, DSE 1820.12 PHX, DSE EH20.11 SHX, отличающиеся между собой габаритными размерами, внешней резьбой датчиков, соединительными разъемами, наличием или отсутствием встроенного кабеля, диапазонами рабочих температур и минимальным выходным генерируемым переменным напряжением.
Датчики модификаций DSE 1520.03 AHX и DSE 1520.03 A1HX отличаются между собой длиной измерительной вставки и общей высотой датчика от начала измерительной вставки до кабельного соединения.

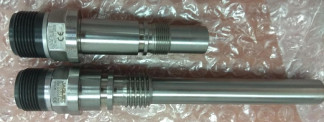

Общий вид датчиков частоты вращения серии DSE xxxx.xx xHX приведен на рисунке 1, маркировочная табличка датчиков частоты вращения серии DSE xxxx.xx xHX приведена на рисунке 2.
Рисунок 2 - Маркировочная табличка датчиков частоты вращения серии DSE xxxx.xx xHX
Пломбирование датчиков частоты вращения серии DSE xxxx.xx xHX не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения частоты вращения, об/мин | от 5 до 240000 |
| Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин | ±(1+0,001 N*) |
| * где N - измеренное значение частоты вращения, об/мин | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающей среды для датчиков частоты вращения модификаций, °С: - DSE 1520.03 AHX, DSE 1520.03 A1HX, DSE 1720.00 AHX, DSE 1820.12 PHX | от -55 до +125 |
| - DSE EH20.11 SHX | от -60 до +150 |
| Г абаритные размеры для датчиков частоты вращения модификаций (диаметрхвысота), мм, не более: - DSE 1520.03 AHX | 15x135 |
| - DSE 1520.03 A1HX | 15x194 |
| - DSE 1720.00 AHX | 15,2x64 |
| - DSE 1820.12 PHX | 15,8x90,5 |
| - DSE EH20.11 SHX | 13,8x152 |
| Масса для датчиков частоты вращения модификации, кг, не более: - DSE 1520.03 AHX | 0,2 |
| - DSE 1520.03 A1HX | 0,25 |
| - DSE 1720.00 AHX | 0,2 |
| - DSE 1820.12 PHX | 0,25 |
| - DSE EH20.11 SHX | 0,3 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Датчик частоты вращения | DSE xxxx.xx xHX | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 204/3-22-2018 | 1 экз. |
осуществляется по документу МП 204/3-22-2018 «Датчики частоты вращения серии DSE xxxx.xx xHX. Методика поверки», утвержденному ФГУП «ВНИИМС» «31» августа 2018 г.
Основные средства поверки: Стенд СП31 (рег. № 61681-15); частотомер электронносчетный ЧЗ-38 (рег. № 3433-73); мультиметр цифровой Agilent 34411А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
Техническая документация «JAQUET Technology Group AG», Швейцария
