| Номер в госреестре | 74410-19 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | RS |
| Изготовитель | "Pietro Fiorentini S.p.A.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные RS (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 и других сухих неагрессивных газов.
Принцип действия счетчиков основан на измерении объема газа измерительными камерами с подвижными эластичными стенками (мембранами). Счетчики состоят из корпуса, двух измерительных камер, распределительного механизма и отсчетного устройства. Измерительная камера состоит из четырех камер, разделенных двумя мембранами. Распределительный механизм предназначен для подачи газа в измерительную камеру и выпуска его из нее. Отсчётное устройство роликового типа, механическое, включает в себя: корпус, систему шестерней, восемь роликов, шильдик и крышку. Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счётчика и через распределительный механизм и систему каналов поступает в измерительную камеру. На разделительной мембране возникает перепад давления, под действием которого центр мембраны перемещается. Одна из полостей, разделённых мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Вследствие перемещения мембран через систему рычагов и редуктор приводится в действие отсчетное устройство, фиксирующее количество вытесненных измерительных объемов.
Счетчики имеют модификации RS/2001 LA, RS/2001 AL, RS/2001 LA monopipe типоразмеров G1,6, G2,5, G4 и модификацию RS/2,4 типоразмера G6, которые отличаются максимальным расходом, циклическим объемом, порогом чувствительности, максимальным избыточным давлением, геометрическими размерами и массой.

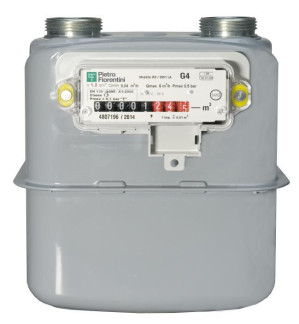

Общий вид счетчиков представлен на рисунках 1, 2, 3 и 4.
ummuj... G6 {gjr;,
Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции счетчиков, обозначение места нанесения знака поверки представлены на рисунке 5.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Типоразмер | G1,6 | G2,5 | G4 | G6 |
| Расход, м3/ч: - максимальный Qmax - номинальный Qnom - минимальный Qmin | 2.5 1.6 0,016 | 4 2,5 0,025 | 6 4 0,04 | 10 6 0,06 |
| Пределы допускаемой основной относительной погрешности при нормальных условиях, в диапазонах расхода, %: Qmin < Q < 0,1 Qnom 0,1 Qnom < Q < Qmax | ±3,0 ±1,5 | |||
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры измеряемого газа и окружающей среды от нормальных условий, при изменении температуры на 10 0С, % | ±0,5 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Типоразмер | G1,6 | G2,5 | G4 | G6 |
| Циклический объем, дм3 | 1,2 | 2,4 | ||
| Порог чувствительности, дм3/ч, не более | 5 | 8 | ||
| Избыточное давление, кПа, не более | ||||
| RS/2001 LA | 50 | 50 | ||
| RS/2001 AL | 160 | |||
| RS/2001 LA monopipe | 50 | |||
| Потеря давления при Qmax, Па, не более | 200 | |||
| Емкость отсчетного устройства, м3 | 99999,999 | |||
| Цена деления наименьшего разряда, дм3 | 0,2 | |||
| Обозначение размера трубной резьбы штуцеров* | %, 7/8, 1, 1/4, 2 | 1/ | ||
| Межцентровое расстояние между штуцерами, мм | 110; 130; 160; 250 | 250 | ||
| Габаритные размеры ВхШхГ, мм, не более: RS/2001 LA | 210х150х162 | 246х | ||
| RS/2001 AL | 211х176х206 | 341,5х | ||
| RS/2001 LA monopipe | 223х190х162 | 168,5 | ||
| Масса, кг, не более | ||||
| RS/2001 LA | 1,45 | 3,20 | ||
| RS/2001 AL | 1,45 | |||
| RS/2001 LA monopipe | 1,60 | |||
| Срок службы, лет, не менее | 20 | |||
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Условия эксплуатации: Диапазон температуры измеряемого газа и окружающей среды, соответствующий нормальным условиям, °С Диапазон температуры измеряемого газа и »-» о/"ч окружающей среды, С Относительная влажность окружающей среды, % Атмосферное давление, кПа | от +15 до +25 от -25 до +55 до 95 при температуре 35 оС от 84 до 106,7 | |||
*Допускаются другие размеры резьбы штуцеров в комплекте с переходными соединительными штуцерами
наносится на информационную табличку (шильдик) счетчика при помощи наклейки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа объемный диафрагменный | RS/Х | 1 |
| Защитные крышки патрубков | 2 | |
| У плотнительное кольцо | 2 | |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | по заказу |
осуществляется по документу МП 208-078-2018 «Счетчики газа объемные диафрагменные RS». Методика поверки», утвержденному ФГУП «ВНИИМС» 05.10.2018 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,5 % и диапазоном измерений от 0,016 до 10 м /ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу, ограничивающую доступ к передней панели отсчетного устройства, и в паспорт на счетчик или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
Техническая документация изготовителя
