| Номер в госреестре | 74413-19 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | RMC, RMC BT, RMCTA, RMCTA BT |
| Изготовитель | "SCS Concept Italia S.R.L.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы серий RMC, RMC BT, RMCTA, RMCTA BT (далее
- измерители) предназначены для измерений крутящего момента силы.
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика крутящего момента силы (далее - датчик), с наклеенными на нём тензорезисторами, в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометри-ческого моста, с последующим его преобразованием в цифровой сигнал и отображением результатов измерений на цифровом дисплее.
Упругое тело датчика установлено в корпусе на подшипниках. Принцип работы вращающегося датчика заключается в следующем: корпус датчика при измерениях неподвижен, а упругое тело может проворачиваться, подавая сигнал, соответствующий прикладываемому крутящему моменту силы. Вращение упругого тела датчика может быть замедлено вплоть до полной остановки, тем самым имитируется различная жесткость резьбового соединения, в зависимости от потребностей оператора.
Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и показывающее устройство - вторичный преобразователь DataTouch3 или EasyTouch. Датчик крутящего момента силы и показывающее устройство соединяются с помощью кабеля (измерители серий RMC, RMCTA) или по беспроводному каналу связи по технологии Bluetooth (измерители серий RMC BT, SMCTA BT).
Цифровой индекс наименований модификаций означает наибольший предел измерений крутящего момента силы. Индекс «HEX» в конце наименования модификаций означает, что присоединительное гнездо датчика выполнено в виде шестигранника; при отсутствии индекса «HEX» - присоединительное гнездо датчика выполнено в виде квадрата.
Выпускаемые модификации измерителей различаются между собой диапазонами измерений крутящего момента силы, внешним видом, а также значениями некоторых технических характеристик.
Опломбирование измерителей производится посредством нанесения краски на крепёжные винты датчиков и показывающих устройств.

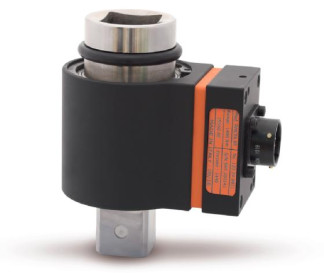

Общий вида датчиков приведён на рисунках 1 - 2. Общий вид показывающих устройств приведён на рисунках 3-4.
Для работы измерителей при соединении первичных и вторичных преобразователей с помощью кабеля используется программное обеспечение (далее - ПО) «DataTouch3 LAB», «DataTouch3 SPC» и «EasyTouch [BT]».
ПО «DataTouch3 LAB» и «DataTouch3 SPC» устанавливаются на вторичные преобразователи DataTouch3, ПО «EasyTouch [BT]» - на вторичные преобразователи EasyTouch.
Всё вышеперечисленное ПО предназначено для обеспечения взаимодействия узлов измерителей, проведения измерений, обработки, сохранения и экспорта измеренных величин.
Для работы измерителей при соединении датчиков и показывающих устройств по беспроводному каналу связи метрологически значимым является ПО «FIRMWARE FREEDOM 1 PLUS», установленное в энергонезависимую память датчиков крутящего момента силы (далее -встроенное ПО, ВПО). ВПО предназначено для преобразования аналоговых сигналов в цифровой и отправки его на показывающие устройства для визуализации результатов измерений.
Всё ПО защищено различными ключами электронной защиты и по уровню защиты программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DataTouch3 LAB | DataTouch3 SPC | EasyTouch [BT] | FIRMWARE FREEDOM 1 PLUS |
| Номер версии (идентификационный номер ПО), не ниже | 9.6j | 9.6i | 2.4b | 5.31 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон измерений статического крутящего момента силы, Нм | Пределы допускаемой относительной погрешности измерений статического крутящего момента силы, % |
| RMC 2 HEX RMCTA 2 HEX RMC 2 BT HEX RMCTA 2 BT HEX | от 0,2 до 2,0 | ±1’V±0,52) |
| RMC 5 HEX RMCTA 5 HEX RMC 5 BT HEX RMCTA 5 BT HEX | от 0,5 до 5,0 |
| Модификация | Диапазон измерений статического крутящего момента силы, Нм | Пределы допускаемой относительной погрешности измерений статического крутящего момента силы, % |
| RMC 10 HEX RMCTA 10 HEX RMC 10 BT HEX RMCTA 10 BT HEX | от 1 до 10 | ±11)/±0,52) |
| RMC 10 RMCTA 10 RMC 10 BT RMCTA 10 BT | от 1 до 10 | |
| RMC 20 HEX RMCTA 20 HEX RMC 20 BT HEX RMCTA 20 BT HEX | от 2 до 20 | |
| RMC 20 RMCTA 20 RMC 20 BT RMCTA 20 BT | от 2 до 20 | |
| RMC 25 RMCTA 25 RMC 25 BT RMCTA 25 BT | от 2,5 до 25,0 | |
| RMC 75 RMCTA 75 RMC 75 BT RMCTA 75 BT | от 7,5 до 75,0 | |
| RMC 180 RMCTA 180 RMC 180 BT RMCTA 180 BT | от 18 до 180 | |
| RMC 250 RMCTA 250 RMC 250 BT RMCTA 250 BT | от 25 до 250 | |
| RMC 500 RMCTA 500 RMC 500 BT RMCTA 500 BT | от 50 до 500 | |
| RMC 750 RMCTA 750 RMC 750 BT RMCTA 750 BT | от 75 до 750 | |
| RMC 1400 RMCTA 1400 RMC 1400 BT RMCTA 1400 BT | от 140 до 1400 | |
| RMC 3000 RMCTA 3000 RMC 3000 BT RMCTA 3000 BT | от 300 до 3000 |
| Модификация | Диапазон измерений статического крутящего момента силы, Нм | Пределы допускаемой относительной погрешности измерений статического крутящего момента силы, % |
| RMC 5000 RMCTA 5000 RMC 5000 BT RMCTA 5000 BT | от 500 до 5000 | ±11)/±0,52) |
| 1) - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений 2) - для диапазона измерений св. 20 до 100 % включ. от верхнего предела измерений | ||
Таблиц 3 - Основные технические характеристики датчиков крутящего момента силы
| Модификация | Размер присоединительного | Г абаритные размеры, (ШхГхВ), мм, не более | Масса, кг, не более | |
| шестигранника, мм | квадрата, мм | |||
| RMC 2 HEX RMCTA 2 HEX | 6,35 | - | 109x30x60 | 0,255 |
| RMC 2 BT HEX RMCTA 2 BT HEX | 109x42x122 | 0,392 | ||
| RMC 5 HEX RMCTA 5 HEX | 109x30x60 | 0,255 | ||
| RMC 5 BT HEX RMCTA 5 BT HEX | 109x42x122 | 0,392 | ||
| RMC 10 HEX RMCTA 10 HEX | 109x30x60 | 0,255 | ||
| RMC 10 BT HEX RMCTA 10 BT HEX | 109x42x122 | 0,392 | ||
| RMC 10 RMCTA 10 | - | 6,35 | 69x30x60 | 0,257 |
| RMC 10 BT RMCTA 10 BT | 69x42x122 | 0,400 | ||
| RMC 20 HEX RMCTA 20 HEX | 6,35 | - | 109x30x60 | 0,258 |
| RMC 20 BT HEX RMCTA 20 BT HEX | 109x42x122 | 0,398 | ||
| RMC 20 RMCTA 20 | - | 6,35 | 69x30x60 | 0,262 |
| RMC 20 BT RMCTA 20 BT | 69x42x122 | 0,400 | ||
| RMC 25 RMCTA 25 | - | 9,53 | 72,5x30,0x60,0 | 0,262 |
| RMC 25 BT RMCTA 25 BT | 72,5x42,0x122,0 | 0,400 | ||
| RMC 75 RMCTA 75 | - | 9,53 | 76x42x68 | 0,300 |
| RMC 75 BT RMCTA 75 BT | 76x42x130 | 0,568 | ||
| RMC 180 RMCTA 180 | - | 12,7 | 84,5x42,0x68,0 | 0,430 |
| RMC 180 BT RMCTA 180 BT | 84,5x42,0x129,5 | 0,650 | ||
| Модификация | Размер присоединительного | Г абаритные размеры, (ШхГхВ), мм, не более | Масса, кг, не более | |
| шестигранника, мм | квадрата, мм | |||
| RMC 250 RMCTA 250 | - | 19,05 | 101x52x83 | 0,450 |
| RMC 250 BT RMCTA 250 BT | 101x52x146 | 0,690 | ||
| RMC 500 RMCTA 500 | - | 19,05 | 101x52x83 | 0,450 |
| RMC 500 BT RMCTA 500 BT | 101x52x146 | 0,690 | ||
| RMC 750 RMCTA 750 | - | 25,4 | 114x64x92 | 0,700 |
| RMC 750 BT RMCTA 750 BT | 114x64x156 | 0,730 | ||
| RMC 1400 RMCTA 1400 | - | 25,4 | 114x64x92 | 1,200 |
| RMC 1400 BT RMCTA 1400 BT | 114x64x156 | 1,500 | ||
| RMC 3000 RMCTA 3000 | - | 38,1 | 167x100x128 | 4,260 |
| RMC 3000 BT RMCTA 3000 BT | 167x100x190 | 5,000 | ||
| RMC 5000 RMCTA 5000 | - | 38,1 | 167x100x128 | 4,260 |
| RMC 5000 BT RMCTA 5000 BT | 167x100x190 | 6,000 | ||
Таблица 4 - Основные технические характеристики показывающих устройств
| Наименование характеристики | Значение | |
| Модификация | Datatouch3 | EasyTouch |
| Г абаритные размеры (ДxШxВ), мм, не более | 220x65x160 | 170x90x70 |
| Масса, кг, не более | 1,0 | 0,95 |
Таблица 5 - Параметры электрического питания и условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +35 75 |
| Напряжение питания постоянного тока от внутреннего Li-Po аккумулятора, В | 3,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик крутящего момента силы (модификация по заказу потребителя) | По заказу | |
| Показывающее устройство DataTouch3 или EasyTouch | 1 шт. | |
| Соединительный кабель | - | По заказу |
| Кабель сетевого питания | - | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.66-003-2018 | 1 экз. |
осуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011 - установки поверочные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки
Техническая документация «SCS Concept Italia S.R.L.», Италия
