Весы встраиваемые с оптическим сканером MP7001, MP7002, MP7011, MP7012, 74417-19

Назначение

Весы встраиваемые с оптическим сканером MP7001, MP7002, MP7011, MP7012 (далее — средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее, а также передается по цифровому интерфейсу связи на периферийные устройства (например, аппаратный комплекс для автоматизации работы кассира).

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и состоит из следующих функциональных узлов:

-    грузоприемное устройство (далее — ГПУ) с одним весоизмерительным тензорезисторным датчиком (далее — датчик) и П-образным грузопередающим устройством.

-    электронное устройство, представляющее собой встроенный в средство измерений промышленный компьютер, определяющий значение стоимости исходя из измеренного значения массы и реализующий функциональные возможности средства измерений посредством встроенного программного обеспечения и оснащенный интерфейсами для передачи измерительной информации в виде цифрового электрического сигнала или подключения внешних периферийных устройств;

-    клавиши управления средством измерений;

-    показывающее устройство в исполнении с одним основным цифровым дисплеем (обозначение: MX 201) или в исполнении с основным и дополнительным цифровыми дисплеями (обозначение: MX 202);

-    оптический сканер штрих-кодов.

ГПУ, электронное устройство, оптический сканер штрих кодов и клавиши управления конструктивно объединены во взвешивающий модуль, который устанавливается в рабочее место кассира. Показывающее устройство закрепляется на стойке.

Модификации средства измерений отличаются метрологическими характеристиками, особенностями конструкции ГПУ и имеют следующие обозначения:

MP7001 — однодиапазонные весы;

MP7011 — однодиапазонные весы с дополнительным боковым сканером штрих-кодов для покупателя;

MP7002 — двухинтервальные весы;

MP7012 — двухинтервальные весы с дополнительным боковым сканером штрих-кодов для покупателя.

Средство измерений имеет исполнения с длинным (506 мм) или стандартным (398 мм) ГПУ, а также с переключателем регулировки или без него. Исполнение ГПУ и наличие переключателя регулировки определяется каталожным номером средства измерений в системе учёта изготовителя.

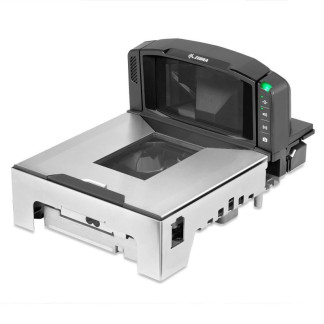

Общий вид средства измерений представлен на рисунке 1.

Защита от несанкционированного доступа осуществляется с помощью электронной пломбы (раздел программное обеспечение).

При наличии переключателя регулировки для защиты от несанкционированного доступа от изменения параметров настройки и регулировки средства измерений используется пломбировка обжимной пломбой или разрушаемой наклейкой. Схема пломбировки представлена на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве и является полностью метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя без изменения его идентификационных данных.

Изменение ПО средства измерений через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к параметрам регулировки, настройки и измерительной информации, используются программные несбрасываемые счетчики, хранящиеся в энергонезависимой памяти средства измерений:

-    «С»-счетчик, значение которого увеличивается на единицу при осуществлении регулировки средства измерений

-    «Р»-счетчик, значение которого увеличивается на единицу при изменении метрологически значимых параметров настройки.

Идентификационные данные ПО значения «С»- и «Р»-счетчиков доступны для просмотра при работе средства измерений при нулевых показаниях на дисплее средства измерений при нажатии и удержании в течение трех секунд клавиши >0<.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.

Таблица 1 — Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 — Метрологические характеристики MP7001, MP7011 (однодиапазонные весы)

Таблица 3 — Метрологические характеристики MP7002, MP7012 (двухинтервальные весы)

Комплектность

Таблица 5 — Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки: гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1—2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021—2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

Техническая документация «Zebra Technologies Corporation», США
