| Номер в госреестре | 74423-19 |
| Наименование СИ | Акселерометры эталонные |
| Обозначение типа СИ | 8305 и 8305-001 |
| Изготовитель | Компания "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры эталонные моделей 8305 и 8305-001 (далее акселерометры) предназначены для измерений и передачи единицы виброускорения поверяемым рабочим вибропреобразователям методом сличения. Акселерометры используются в качестве эталонных преобразователей в поверочных установках и для проведения точных измерений характеристик вибрации.
Акселерометры представляют собой пьезоэлектрические вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект. Выходной электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.
В акселерометрах в качестве чувствительного элемента используются пьезоэлектрические элементы PZ 100 на основе кристаллического кварца. Акселерометры имеют идентичные метрологические характеристики и различаются исполнением корпуса:
- акселерометры модели 8305 выпускаются с двумя монтажными поверхностями (верх и основание) с резьбовыми отверстиями, предназначены для калибровки методом сравнения в соответствии с ГОСТ Р ИСО 16063-21;
- акселерометры модели 8305-001 выпускаются с одной монтажной поверхностью (основание) с резьбовым отверстием для установки на калибруемый датчик, либо на вибростол, предназначены для калибровки методом сравнения и для переноса единицы виброускорения при первичном и вторичном методах калибровки.

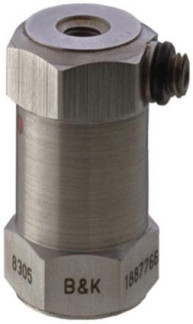

Общий вид средства измерений представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (СКЗ), м/с2 | от 0,1 до 5000 |
| Номинальный коэффициент преобразования на опорной частоте, пКл/(м-с-2) | 0,115 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±10 |
| Отклонение коэффициента преобразования от номинального значения, вызванное изменением температуры окружающей среды, % / 0С, не более | ± 0,015 |
| Диапазон рабочих частот, Гц | от 0,2 до 10000 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот: от 0,2 до 5000 Гц , %, не более от 0,2 до 10000 Гц , %, не более | ±2 ±10 |
| Нелинейность амплитудной характеристики в диапазоне измерений, %, не более | ±2 |
| Относительный коэффициент поперечного преобразования, %, не более | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: диапазон рабочих температур, 0С | от - 74 до +200 |
| Масса: модель 8305, г, не более | 40 |
| модель 8305-001, г, не более | 26 |
| Габаритные размеры (диаметрхвысота): модель 8305, мм, не более | 15,5x29,3 |
| модель 8305-001, мм, не более | 15,5x22,5 |
наносится на паспорт типографским способом
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр | модель 8305 или 8305-001 (в соответствии с заказом) | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу МИ 1071-85 «Государственная система обеспечения единства измерений. Средства измерений параметров вибрации образцовые. Методика поверки».
Основные средства поверки: Государственный специальный эталон параметров вибрации и вторичные эталоны по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт акселерометров.
отсутствуют.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 110-1 до 2104 Гц»
Техническая документация компании «Bruel & Kjaer Sound and Vibration Measurement A/S», Дания
| Зарегистрировано поверок | 12 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
