| Номер в госреестре | 74425-19 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | Гобой-2 |
| Изготовитель | ООО "Теплоприбор", г.Рязань |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики газа ультразвуковые Г обой-2 предназначены для измерений объёмного расхода, температуры и абсолютного давления природного газа по ГОСТ 5542-14 (далее - газ) в рабочих условиях и вычисления объёма газа, приведенного к стандартным условиям по ГОСТ 2939-63 и ГОСТ 30319.2-2015.
Принцип действия счетчика основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность этих времён пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей по сечению трубопровода в местах установки ультразвуковых датчиков, определяется объёмный расход. Интегрируя объёмный расход по времени измерений получают объём газа при рабочих условиях.
Счётчик состоит из первичного преобразователя расхода (ПР) с двумя пьезоэлектрическими преобразователями, установленными по оси потока, а также встроенных преобразователей давления (ПД), температуры (ПТ) и измерительно-вычислительного блока (ИВБ) с жидкокристаллическим индикатором (ЖКИ) и клавиатурой, выполненных в интегральном исполнении.
Используя значения температуры и давления газа, полученные от ПД и ПТ, рассчитывается объём газа, приведенный к стандартным условиям.
На ЖКИ счётчика отображается следующая информация:
- суммарный объём газа нарастающим итогом, приведенный к стандартным услови-
- время нахождения счётчика в нерабочем состоянии, ч;
- текущее время (часы, минуты);
- текущая дата (год, месяц, число);
- расчётный час, ч;
- заводской номер счётчика;
- абсолютное давление газа, кПа;
- температура газа, °С;
- объёмный расход газа в рабочих условиях, м3/ч.
Счетчики осуществляют ведение часовых, суточных и месячных архивов средних значений результатов измерений при стандартных и рабочих условиях.
Глубина архивов счетчиков составляет:
- часовых - не менее 3840 записей (часов), суточных - не менее 3200 записей (суток), месячных - не менее 3200 записей (месяцев).
- нештатных ситуаций не менее 3840 записей (только для модификации Гобой-2Р). Электропитание счётчика осуществляется от автономного источника питания (литиевой
батареи) или от внешнего источника питания.
Счетчики выпускаются в следующих модификациях: Гобой-2М и Гобой-2Р, которые отличаются типоразмерами, диапазоном измерений абсолютного давления и диапазоном измерений температуры.

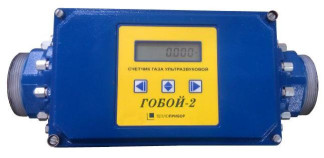

Общий вид счетчиков и схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, представлены на рисунке 1.
Рисунок 1 - Общий вид счетчиков и места пломбирования для нанесения знака поверки
В счётчиках используется встроенное программное обеспечение (ПО), которое предназначено для выполнения функций измерений объёма природного газа, приведенного к стандартным условиям и передачи полученного результата на устройства верхнего уровня.
ПО обеспечивает выполнение следующих функций:
- измерение времени распространения ультразвуковых импульсов по потоку и против потока, измерение давления и температуры газа;
- вычисление разности времен распространения сигналов по потоку и против;
- пересчет полученных данных в значения расхода и объёма нарастающим итогом;
- выдачу значений текущих данных, данных нарастающим итогом и передачу ин- формации на модуль жидкокристаллического дисплея, а также архивных данных во внешние устройства.
Метрологически значимая часть ПО счётчиков представляет собой программное обеспечение платы модуля измерений.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО платы модуля измерений |
| Номер версии (идентификационный номер) ПО | 06.хх |
| Цифровой идентификатор ПО | -* |
| где х - принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Типоразмер, номинальный диаметр (DN), объемный расход (Qmhh, Ошр, Qhom, Qmxc) в рабочих условиях и порог чувствительности, где QMhH, Qn^, QH0M, Qmro - минимальный, переходный, номинальный и максимальный объемный расход соответственно | в соответствии с таблицей 4 |
| Пределы допускаемой относительной погрешности измерений объёма газа, приведенного к стандартным условиям, в диапазоне температур измеряемого газа от минус 23,15 до плюс 50 °С, по поддиапазонам, %: - от ^^мин включ. до 0,1 Qмакс - от 0,1 Qмакс включ. до Qмакс включ. | ±2 ±1 |
| Пределы допускаемой относительной погрешности объёма газа, приведенного к стандартным условиям, % | ±0,05 |
| Пределы допускаемой основной относительной погрешности измерений объёмного расхода газа, по поддиапазонам, %: - от ^^мин включ. до 0,1 Qмакс - от 0,1 Qмакс включ. до Qмакс включ. | ±1,7 ±0,6 |
| Пределы допускаемой дополнительной относительной погрешности измерений объёмного расхода газа, вызванной отклонением температуры газа от условий градуировки (20±5) °С, % на каждые 10 °С | ±0,1 |
| Пределы допускаемой дополнительной относительной погрешности1 измерений объёмного расхода газа, вызванной отличием физических свойств газа от физических свойств воздуха, % | ±0,5 |
| Диапазон измерений температуры газа, °С: - для модификации Г обой-2М - для модификации Г обой-2Р | от -35 до +50 от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа при индивидуальной градуировке преобразователя температуры в диапазоне измерений температуры газа и рабочих условиях, °С | ± 0,5 |
| Диапазон измерений абсолютного давления газа, кПа: - для модификации Г обой-2М - для модификации Гобой-2Р: - 1 поддиапазон - 2 поддиапазон - 3 поддиапазон | от 802 до 400 от 80 до 400 от 80 до 750 от 350 до 1000 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления газа при индивидуальной градуировке преобразователя давления в диапазонах измерений температуры и абсолютного давления газа и рабочих условиях, % | ± 0,4 |
| Пределы допускаемой абсолютной погрешности за 24 ч при измерении времени наработки и времени нахождения в неисправном состоянии, с | ± 5 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - для модификации Г обой-2М - для модификации Г обой-2Р - атмосферное давление, кПа - относительная влажность окружающей среды при температуре 35 °С, %, не более | от -35 до +50 от -40 до +60 от 84 до 106,7 95 (без конденсации влаги) |
| Напряжение электропитания, В: - от источника постоянного тока - от внешнего источника питания 220/3,7 В; 0,1 А | 3,6 |
| Длины прямых участков, не менее: - до счётчика - после счётчика | 5DN 3DN |
| Средняя потребляемая мощность, В-А, не более | 0,0029 |
| Количество разрядов ЖКИ | 8 |
| Г абаритные размеры (Д х Ш х В), мм, не более - для модификации Г обой-2М - для модификации Г обой-2Р | 345 х 142 х 139 320 х 215 х 256 |
| Масса, кг, не более - для модификации Г обой-2М - для модификации Г обой-2Р | 7 ,1 ^ £ |
| Маркировка взрывозащиты, не ниже | 1Ех ib IIA T5 Gb |
Таблица 4
| Модифика ция | Типо размер | DN, мм | Qмакс, м /ч | Qном, м /ч | Qпер = 0 1 Qмакс, м /ч | Qмин, м /ч | Порог чувстви тельности, м3/ч |
| Г обой-2М | G10 | 25 | 16 (25) | 10 | 1,6 | 0,16 | 0,032 |
| G25 | 40 | 40 (65) | 25 | 4,0 | 0,40 | 0,08 | |
| G65 | 50 | 65 (100) | 50 | 6,5 | 0,65 | 0,13 | |
| G65 | 65 | 100 (160) | 65 | 10,0 | 1,0 | 0,20 | |
| Г обой-2Р | G40 | 40 | 65 | 40 | 6,5 | 0,8 | 0,16 |
| G65 | 50 | 100 | 65 | 10,0 | 1,0 | 0,20 | |
| G80 | 80 | 200 | 80 | 20,0 | 2,0 | 0,40 | |
| G100 | 80 | 250 | 100 | 25,0 | 2,5 | 0,50 | |
| G160 | 100 | 250 | 160 | 25,0 | 2,5 | 0,50 | |
| G250 | 100 | 400 | 250 | 40,0 | 4,0 | 0,80 | |
| Счётчики модификации Г обой-2М могут выпускаться с увеличенным Q^^ (указано в скобках). Счётчики модификации Гобой-2Р, при DN 80 и 100 мм, имеют отличия в Q^^, Q^, Qmhh, Q^, а также пороге чувствительности, определяемые разными коэффициентами коррекции измерений расхода, установленными во внутреннюю энергонезависимую память | |||||||
наносится на наклеиваемую на корпус счётчика маркировочную табличку и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счётчика.
Таблица 5 - Комплектность средства измерений модификации Гобой-2М
| Наименование | Обозначение | Кол-во | Примечание |
| Счетчик газа ультразвуковой | Г обой-2 | 1 шт. | Исполнение по заказу |
| Заглушка или колпачок | РИЮУ.725317.002 РИЮУ.725315.002 | 2 шт. | Исполнение по заказу |
| Труба | РИЮУ.723141.006 | 1 шт. | Исполнение по заказу |
| Руководство по эксплуатации | РИЮУ.407251.019 РЭ | 1 экз. | - |
| Методика поверки | РИЮУ.407251.018 МП | 1 экз. | - |
| Паспорт | РИЮУ.407251.019 ПС | 1 экз. | - |
| Программное обеспечение | РИЮУ.407251.019 ПО1 | 1 шт. | Компакт-диск |
Таблица 6 - Комплектность средства измерений модификации Гобой-2Р
| Наименование | Обозначение | Кол-во | Примечание |
| Счетчик газа ультразвуковой | Модификация Г обой-2Р | 1 шт. | Исполнение по заказу |
| Заглушка | РИЮУ.725317.005 | 2 шт. | Исполнение по заказу |
| Патрубок | РИЮУ.302661.037 | 1 шт. | Исполнение по заказу |
| Руководство по эксплуатации | РИЮУ.407251.018 РЭ | 1 экз. | - |
| Методика поверки | РИЮУ.407251.018 МП | 1 экз. | - |
| Паспорт | РИЮУ.407251.018 ПС | 1 экз. | - |
| Программное обеспечение | РИЮУ.407251.018 ПО1 | 1 шт. | Компакт-диск |
осуществляется по документу РИЮУ.407251.018 МП «Счётчики газа ультразвуковые Гобой-2. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 29 ноября 2018 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 -стенд для настройки, испытаний и поверки расходомеров и счетчиков газа СНИП РСГ -М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 30070-05, диапазон расхода от 0,01 до 400 м /ч, пределы допускаемой относительной погрешности воспроизводимых расходов ±0,3 %;
- рабочий эталон единицы абсолютного давления 1-го разряда по ГОСТ Р 8.802-2012 -преобразователь давления эталонный ПДЭ-020И-ДИ-160-АО, регистрационный номер 58668-14, диапазон измерений от 0 до 2,5 МПа, пределы допускаемой основной относительной погрешности ±0,02 %;
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 - калибратор температур эталонный КТ-110, регистрационный номер 26111-08, диапазон воспроизводимых температур от минус 40 до плюс 110 °С, пределы допускаемой абсолютной основной погрешности воспроизведения температуры ±(0,05+0,05-1 t |) °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, паспорт и на пломбы, как показано на рисунке 1.
изложены в документе МЦКЛ.0415.М-2018 Объемный расход и объем газа. Методика измерений с помощью счетчиков газа ультразвуковых Гобой-2 с изменением №1, свидетельство об аттестации методики (метода) измерений № КЛ.Яи.311313/МИ-120-18 от 28.11.2018 г.
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 15528-86 Средства измерений расхода, объёма или массы протекающих жидкости и газа. Термины и определения
РИЮУ.407251.018 ТУ Счётчики газа ультразвуковые Гобой-2. Технические условия
