| Номер в госреестре | 74427-19 |
| Наименование СИ | Системы цифровой противоразгонной защиты |
| Обозначение типа СИ | 6300 SIS |
| Изготовитель | Компания "epro GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы цифровой противоразгонной защиты 6300 SIS (далее - системы) предназначены для измерений частоты следования импульсов, контроля скорости вращения и направления вращения валов различного оборудования.
Принцип действия систем основан на измерении частоты следования импульсов выходного сигнала первичных преобразователей, преобразовании в значение скорости вращения и отображении измеренных значений на ЖК-дисплее с выдачей пропорциональных сигналов в виде унифицированных аналоговых сигналов постоянного тока, определении по измеренным сигналам направления вращения вала, а также формировании сигналов управления внешними устройствами и передаче информации на компьютеры.
Конструктивно системы выполнены в виде трех модулей A6370D и/или А6370В/ЭР (модификация с интерфейсом profibus) с микроконтроллерным управлением, представляющих собой три измерительных канала, размещенных в 19-дюймовом шасси с задней панелью, обеспечивающей электрические соединения между модулями. Каждый из модулей (измерительных каналов) осуществляет измерение и преобразование сигналов первичных преобразователей, а также обеспечивает их питание постоянным напряжением. В качестве первичных измерительных преобразователей используются преобразователи вихретоковые PR64xx/... (ГР № 40057-14), состоящие из конвертеров сигнала и вихретоковых датчиков. Соединение модулей позволяет выполнять сравнение измеренных значений и оценивать состояние модулей.
Каждый измерительный канал системы имеет два гальванически развязанных токовых выхода - унифицированных сигналов постоянного тока диапазоном (0-20) мА или (4-20) мА, три импульсных выхода, четыре дискретных входа и семь дискретных программируемых выходов.

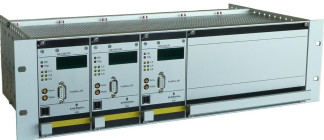

Общий вид системы, а также схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Системы имеют встроенное программное обеспечение (ПО), представляющее собой микропрограмму, устанавливаемую в энергонезависимую память модулей системы в производственном цикле на заводе-изготовителе. Встроенное программное обеспечение является метрологически значимым и не может быть изменено в процессе эксплуатации.
ПО используется для выполнения измерений, сбора, обработки, отображения и передачи результатов измерений на внешние устройства и носители информации.
Идентификационные данные программного обеспечения, используемые для передачи данных с модулей системы на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | не ниже 2.00 |
| Цифровой идентификатор ПО | отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик влияние ПО учтено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон изменений частоты входного сигнала, Гц | от 0 до 20000 |
| Диапазон измерений и преобразований скорости вращения, об/мин | от 0 до 65535 |
| Диапазон воспроизведений токового сигнала, мА | от 0 до 20 |
| Пределы допускаемой приведенной к диапазону погрешности при измерении частоты входного сигнала и преобразовании в значение скорости, % | ±0,03 |
| Пределы допускаемой приведенной к диапазону погрешности при воспроизведении токового сигнала, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время реакции (быстродействие), мс, не более: - при измерении скорости: в режиме «1 х на оборот» при 3000 об/мин в режиме «автоматический» - при определении направления вращения | 48 28 3 периода входного сигнала + 8 |
| Параметры электрического питания: - напряжения питания постоянным током, В: - система - датчики системы | от 19,0 до 31,2 24,5±1,5 |
| Потребляемая мощность, В • А, не более | 30 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - ширина | 482,6 |
| - глубина | 215,0 |
| - высота | 132,5 |
| Масса, кг, не более | 7,0 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +65 |
| - относительная влажность при температуре 35 °С, % | от 5 до 95 |
| без конденсации | |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 175000 |
наносится на титульные листы эксплуатационной документации типографским способом, а также на наклейку, расположенную на передней панели системы.
Таблица 4 - Комплектность систем
| Наименование | Обозначение | Количество |
| Система цифровой противоразгонной защиты | 6300 SIS | 1 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Руководство пользователя | МНМ-97442 | 1 экз. |
| Методика поверки | МП 55-233-2018 | 1 экз. |
осуществляется по документу МП 55-233-2018 «ГСИ. Системы цифровой противоразгонной защиты 6300 SIS. Методика поверки», утвержденному ФГУП «УНИИМ 06.09.2018 г.
Основные средства поверки:
Генератор импульсов Г5-60 (ГР № 5463-76);
Частотомер электронно-счетный Ч3-57 (ГР № 6081-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
