Весы бункерные РОЕТН Северная, 74430-19

Назначение

Весы бункерные «РОЕТН «Северная» (далее — средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений и его отображением в визуальной форме.

Средство измерений входит в состав бункерно-конвейерного комплекса для разгрузки судов с сыпучими грузами (далее — комплекс), осуществляет измерения в режиме статического взвешивания и включает в себя:

-    два грузоприемных устройства (далее — ГПУ, идентификационные обозначения в составе комплекса С301 и С302), каждое из которых выполнено в виде отдельного бункера, опирающегося на четыре тензорезисторных весоизмерительных датчика (далее — датчики) с аналоговым выходным сигналом модели AW314/10000 (изготовитель «Applied Weighing International Limited», Великобритания). ГПУ оснащены управляемыми оператором средства измерений заслонками для сброса взвешиваемого продукта;

-    модуль многофункциональный SIWAREX U (Госреестр № 50385-12), осуществляющий обработку сигналов датчиков, определение значения массы объекта измерений. Модуль входит в состав программируемого контроллера SIMATIC S7-300, посредством которого осуществляется управление комплексом, и размещен в электрическом шкафу, включающем также устройства коммутации и защиты.

Результаты измерений отображаются отдельно для каждого бункера на дисплее рабочей станции оператора комплекса на мнемосхеме состояния оборудования комплекса в процессе разгрузки судов (рисунок 1).

Внешний вид средства измерений представлен на рисунке 2

иг

□

i i.

S312B

S30

GSC301A

GSC302A L-JL

':iJl J Й||

' LBC301

I

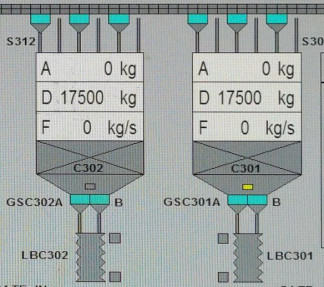

Рисунок 1 — Фрагмент мнемосхемы комплекса для отображения результатов измерений (А - текущее показание весов, D - целевое значение массы для загрузки в ГПУ весов)

Защитный кожух электрических соединений сигнальных кабелей датчиков Пломбировка кожуха разрушаемой наклейкой

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений имеет метрологически значимую и метрологически незначимую (функциональную) части.

Метрологически значимая часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве модуля многофункционального SIWAREX U.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения используется пломбировка модуля многофункционального SIWAREX U. Кроме того изменение ПО без применения специализированных средств изготовителя невозможно.

Функциональная часть ПО является частью автономного программного обеспечения «ImPlant Ship Unloading», установленного на рабочей станции оператора комплекса на базе персонального компьютера.

Изменение ПО весов через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации используется разграничение прав доступа к параметрам регулировки и настройки с использованием пароля.

Идентификационные данные ПО доступны для просмотра в рабочем окне ПО «ImPlant Ship Unloading».

Уровень защиты метрологически значимой части ПО «Высокий» по Р 50.2.077-2014.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические характеристики (для каждого ГПУ в отдельности)

Таблица 3 — Основные технические характеристики

Продолжение таблицы 3 Условия эксплуатации:

температура окружающей среды,

оС

от +10 до +30 до 80 включ.

- относительная влажность, %

Знак утверждения типа

наносится на титульные листы эксплуатационной документации способом типографской печати.

Комплектность

Таблица 4 — Комплектность средства измерений

Поверка

осуществляется по документу МП 204-02-2018 «ГСИ. Весы бункерные «РОЕТН «Северная». Методика поверки», утвержденной ФГУП «ВНИИМС» 01 февраля 2018 г.

Основные средства поверки:

рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021—2015 (гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1—2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на пломбу согласно схеме пломбировки и/или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.021—2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

Техническая документация «Poeth BV», Нидерланды и АО «Птицефабрика «Северная»
