Датчики частоты вращения DSD 2210.01 SHV, 74434-19

Датчики частоты вращения DSD 2210.01 SHV (далее по тексту - датчики DSD) предназначены для преобразования воздействия на их чувствительный элемент вращающегося зубчатого ферромагнитного колеса, закрепленного на валу контролируемого агрегата, в последовательность импульсов прямоугольной формы, частота следования которых пропорциональна частоте вращения вала.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	74434-19
Наименование СИ	Датчики частоты вращения
Обозначение типа СИ	DSD 2210.01 SHV
Изготовитель	"JAQUET Technology Group AG", Швейцария
Год регистрации	2019
Срок свидетельства	18.03.2024
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Датчики DSD могут применяться в качестве первичных преобразователей при измерениях частоты вращения валов различных агрегатов.

Описание

Принцип действия датчика основан на преобразовании частоты вращения зубчатого ферромагнитного колеса, закреплённого на валу агрегата, в электрические импульсы прямоугольной формы. Преобразование частоты вращения основано на эффекте Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменения магнитного поля, возникающие при прохождении профиля зуба зубчатого колеса вблизи датчика, в вариации напряжения, а интегрированная электроника преобразует их в импульсы тока прямоугольной формы. Частота импульсов равна частоте следования вершин зубьев, а их амплитуда постоянна во всём рабочем диапазоне частот.

Конструктивно датчик DSD выполнен в виде цилиндрического корпуса с наружной резьбой для проходного монтажа при помощи двух гаек. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце корпуса размещен встроенный кабель.

Внутри корпуса размещено электронное устройство, формирующее выходной сигнал в виде импульсов тока прямоугольной формы.

Датчик DSD крепится вблизи зубчатого колеса контролируемого агрегата.

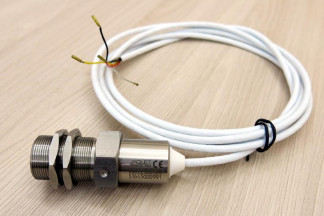

Общий вид датчика DSD представлен на рисунке 1.

Датчики выпускаются с длиной кабеля 2 и 5 метров. Длина кабеля оговаривается при

заказе.

Ввиду неразборной конструкции пломбирование датчика DSD не предусмотрено

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон преобразований частоты входного сигнала, Гц	от 0,5 до 20000
Пределы допускаемой относительной погрешности преобразований частоты вращения, %	±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электропитания: - напряжение постоянного тока, В	от 8 до 30
Потребляемая мощность, В-А, не более.	0,54
Габаритные размеры, мм, не более: - диаметр - длина (без учета длины кабеля)	32 77
Масса, кг, не более	0,23
Параметры крепежной резьбы: -резьба метрическая, наружная	М22х1
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +125
Средний срок службы, лет	20
Средняя наработка до отказа, ч	45000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации на датчик DSD типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик DSD 2210.01 SHV		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	МП 253-1043-2018	1 экз

Поверка

осуществляется по документу МП 253-1043-2018 «ГСИ. Датчики частоты вращения DSD 2210.01 SHV. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева»

28.10.2018 г.

Основные средства поверки:

Установка тахометрическая УТ05-60, рег. № 6840-78;

Частотомер электронно-счётный Ч3-85/3, рег.№ 32359-06;

Тахометр универсальный цифровой Testo-470, рег. № 32471-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
