| Номер в госреестре | 74435-19 |
| Наименование СИ | Система виброизмерительная |
| Изготовитель | "Bruel & Kjaer Vibro GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система виброизмерительная (зав. № 2) (далее - система) предназначена для измерений среднеквадратического значения (далее - СКЗ) виброскорости в целях защиты и диагностики роторного машинного оборудования (турбоагрегатов, насосов, двигателей).
Принцип работы системы основан на осуществлении непрерывного приема и преобразования аналоговой информации, поступающей от вибропреобразователей ускорения, выходной сигнал которых пропорционален величине виброускорения, интегрирования в виброскорость и вывода измерительной информации на мониторе персонального компьютера.
Система состоит из четырех аппаратур измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor, двенадцати вибропреобразователей ускорения 8324 и двенадцати усилителей заряда 2688-R-000.
Вибропреобразователь ускорения 8324 является преобразователем инерционного типа, работающим на принципе прямого пьезоэлектрического эффекта. Электрический заряд чувствительного элемента пропорционален виброускорению, воздействующему на вибропреобразователь. Вибропреобразователь ускорения имеет зарядовый выход и используется совместно с усилителем заряда 2688-R-000.
Усилитель заряда 2688-R-000 представляет собой миниатюрный прибор, имеющий высокое входное сопротивление, и предназначен для преобразования сигнала вибропреобразователя ускорения из зарядовой формы в сигнал по напряжению. Измерительный канал, состоящий из вибропреобразователя ускорения и усилителя заряда, имеет выходное напряжение, пропорциональное виброускорению.
Аппаратура измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor (далее - аппаратура VIBROCONTROL 6000) предназначена для измерения, обработки и интегрирования электрических сигналов, поступающих от измерительных каналов.

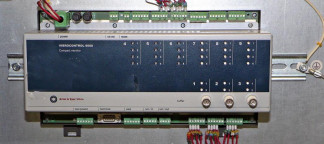

Общий вид аппаратуры измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor представлен на рисунке 1. Опломбирование системы не предусмотрено.
Общий вид вибропреобразователей ускорения 8324 представлен на рисунке 2. Общий вид усилителей заряда 2688-R-000 представлен на рисунке 3.
Общий вид системы виброизмерительной (зав. № 2) представлен на рисунке 4.
Программное обеспечение (далее - ПО) предназначено для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VIBROCONTROL 6000™ Compact monitor (VC-6000TM CM) |
| Номер версии (идентификационный номер ПО) | не ниже v. 2.0.209 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 30 |
| Диапазон рабочих частот, Гц для аппаратуры VIBROCONTROL 6000 зав. №№ 00000005 и 00000008 для аппаратуры VIBROCONTROL 6000 зав. №№ 00000006 и 00000007 | от 20 до 2000 от 60 до 3000 |
| Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 160 Гц, % | ±5 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, % | ±10 |
| Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % | ±10 |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 |
| Диапазон рабочих температур, °С: - вибропреобразователей ускорения 8324 - усилителей заряда 2688-R-000 - аппаратуры VIBROCONTROL 6000 | от -70 до +300 от -40 до +85 от -10 до +50 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - вибропреобразователей ускорения 8324 - усилителей заряда 2688-R-000 - аппаратуры VIBROCONTROL 6000 | 030,3x25,4 83x41x41 378x164x102 |
| Масса, г, не более: - вибропреобразователей ускорения 8324 - усилителей заряда 2688-R-000 - аппаратуры VIBROCONTROL 6000 | 66 185 3000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±5 |
наносится на руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor | №№ 00000005, 00000006, 00000007, 00000008 | 4 шт. |
| Усилитель заряда 2688-R-000 | №№ 201822001, 201822002, 201822003, 201822004, 201822005, 201822006, 201822007, 201822008, 201822009, 201822010, 201822011, 201822012 | 12 шт. |
| Вибропреобразователь ускорения 8324 | №№ 43257, 43258, 43259, 43260, 43261, 43262, 43263, 43264, 43265, 43266, 43267, 43268 | 12 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 204/3-15-2018 | 1 экз. |
осуществляется по документу МП 204/3-15-2018 «Система виброизмерительная (зав. № 2). Методика поверки», утвержденному ФГУП «ВНИИМС» 11 декабря 2018 года.
Основные средства поверки: рабочий эталон 2-ого разряда по ГОСТ 8.800-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210 Гц Техническая документация фирмы «Bruel & Kj^r Vibro GmbH», Германия
