Резервуар стальной вертикальный цилиндрический РВС-5000, 74436-19

Назначение

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара стального вертикального цилиндрического РВС-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуар стальной вертикальный цилиндрический РВС-5000 представляет собой вертикальный сварной (полистовое исполнение) сосуд с плоским днищем и стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар снабжен люками-лазами, штуцерами и лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - наземная.

Резервуар стальной вертикальный цилиндрический РВС-5000 с заводским номером 7 распложен на территории Открытого акционерного общества «ТЗК-АЭРО», Россия, Хабаровский край, г. Хабаровск, Матвеевское шоссе, дом 39 А, литер Б.

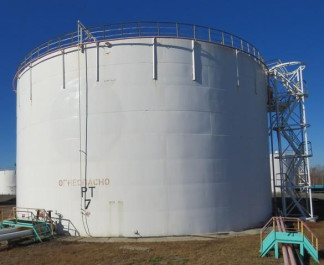

Общий вид резервуара приведен на рисунке 1.

Технические характеристики

приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2

Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2

Толщиномер ультразвуковой А1208, регистрационный № 49605-12 Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91 Динамометр пружинный общего назначения ДПУ-0,01-2, регистрационный № 1808-63 Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10 Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12 Линейка измерительная металлическая, регистрационный № 20048-05 Анемометр ручной чашечный МС-13, регистрационный № 3488-80 Штангенциркуль ТТТЦ, регистрационный № 32108-14

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация Хабаровского МУ треста «Дальтехмонтаж»
