| Номер в госреестре | 74437-19 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | iBDL Ревизор (iBDLR-5L) |
| Изготовитель | Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные iBDL Ревизор (iBDLR-5L) (далее по тексту - комплексы iBDLR-5L) предназначены для измерений, регистрации и мониторинга температуры.
Принцип действия комплексов iBDLR-5L основан на преобразовании кодовых сигналов от автономных регистраторов температуры, сохраняемых в цифровой форме в их энергонезависимой памяти, в данные для визуализации и представления результатов измерений в форме таблиц, графиков и отчётных документов.
Основой комплексов измерительных iBDL Ревизор (iBDLR-5L) являются автономные регистраторы DS1925L-F5 (далее - регистраторы iBDL), которые обеспечивают измерение и мониторинг температуры окружающей их среды. Электронная схема регистраторов включает в себя датчик температуры, часы реального времени, узел энергонезависимой памяти, литиевый элемент питания и управляющий микроконтроллер. Каждый регистратор представляет собой автономный программируемый самописец, фиксирующий температуру окружающей среды в течение заданного пользователем промежутка времени. Считывание информации, накопленной в регистраторах, и запись в них новых установочных параметров производится с помощью персонального компьютера по интерфейсу 1-Wire.
Конструктивно регистраторы размещены в герметичных миниатюрных корпусах, изготовленных из нержавеющей стали, что позволяет использовать их в агрессивных средах, в условиях механических воздействий и в электромагнитных полях.
Условное обозначение изделия при заказе и в конструкторской документации выполняется следующим образом:
Комплекс iBDLR-5L-U ТУ 4211-004-75525306-18
Тип используемых регистраторов:
DS1925L-F5
Тип адаптера:
U (ML94 для USB-порта)_
комплексов измерительных iBDL Ревизор (iBDLR-5L) предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО находится в ПЗУ, размещённом в неразборном корпусе регистраторов DS1925L-F5, и недоступно для внешней модификации.
Автономное ПО комплекс iBDLR-5L реализовано в виде файлов операционной системы и устанавливается на жёстком диске персонального компьютера.
В регистраторах DS1925L-F5 предусмотрена возможность использования паролей для защиты от несанкционированного чтения метрологических данных и изменения параметров (режимов) работы самого устройства. Установка паролей осуществляется пользователем на этапе предварительного программирования регистраторов DS1925L-F5 с помощью программы iBDL_R.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов DS1925L-F5 представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Thermochron |
| Номер версии ПО, не ниже | 53Н |
| Цифровой идентификатор программного обеспечения | 53xxxxxxxxxxxxyy’ |
| Примечание: (*) где: 53 - групповой код (фиксированный для всех регистраторов); xxxxxxxxxxxx - индивидуальный идентификационный код регистраторов; yy - контрольная сумма 14-ти предыдущих разрядов, состоящих из группового кода и индивидуального идентификационного кода регистраторов. | |
Идентификационные данные автономного ПО комплексов измерительных iBDL Ревизор (iBDLR-5L) представлены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iBDLdll |
| Номер версии (идентификационный номер) ПО, не ниже | 4.1 |
| Цифровой идентификатор программного обеспечения | B1368979 |
Таблица 3
| Наименование характеристики | Значения |
| Диапазон измерений температуры, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности при измерении температуры при 8-разрядном преобразовании, °С | ±1,0 |
| Пределы допускаемой абсолютной погрешности при измерении температуры при 11-разрядном преобразовании, °С | ±0,5 |
| Разрешающая способность при измерении температуры, °С: - при 8-разрядном преобразовании - при 11-разрядном преобразовании | 0,5 0,0625 |
| Программируемый интервал между измерениями температуры, мин | от 3 до 16383 |
| Программируемое время задержки старта регистрации, мин | от 0 до 16777215 |
| Объем памяти последовательных отсчетов, измерений: - при 8-разрядном преобразовании - при 11-разрядном преобразовании | 125440 62720 |
| Количество программируемых пределов | 2 |
| Объем дополнительной памяти хранения ярлыка, байт | 512 |
| Габаритные размеры регистраторов DS1925L-F5, мм: - диаметр - толщина | 17,3 5,9 |
| Масса регистраторов DS1925L-F5, г | 3,3 |
| Рабочие условия эксплуатации регистраторов DS1925L-F5: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +85 не более 98 (при температуре +25 °С) от 86 до 106,7 |
| Рабочие условия эксплуатации вспомогательных аппаратных средств: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 не более 80 (при температуре +25 °С) от 86 до 106,7 |
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные iBDL Ревизор (iBDLR-5L) типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество | Примечание |

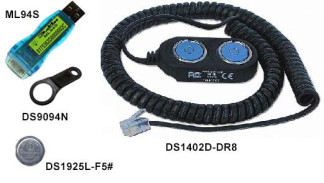

| Комплексы измерительные iBDL Ревизор (iBDLR-5L) в составе: - регистраторы DS1925L-F5 - универсальные держатели для устройств iButton типа DS9093N - адаптер ML94 для USB-порта - приёмное устройство BlueDot (DS1402D-DR8) | 1 шт. 1 шт. 1 шт. 1 шт. | В соответствии с заказом В соответствии с заказом |
| Программный пакет iBDL R в электронном виде | 1 шт. | - |
| Паспорт | 1 экз. | На комплекс в комплекте с регистраторами в кол-ве не более 20 шт. |
| Комплекс измерительный iBDL Ревизор (iBDLR-5L). Руководство по эксплуатации. (в электронном виде) | 1 экз. | - |
осуществляется по разделу 3 «Методика поверки» документа 4211-004-75525306-18 РЭ «Комплексы измерительные iBDL Ревизор (iBDLR-5L). Руководство по эксплуатации», утвержденному ФГУП «ВНИИМС» 08.11.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа серии ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-004-75525306-18 Комплексы измерительные iBDL Ревизор (iBDLR-5L). Технические условия
