| Номер в госреестре | 74442-19 |
| Наименование СИ | Система информационно-измерительная автоматизированная АСИД-ПК 06/02ГТИ НК12 |
| Изготовитель | ПАО "Кузнецов", г.Самара |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно-измерительная автоматизированная АСИД-ПК 06/02ГТИ НК12 (далее - АИИС) предназначена для измерений: частоты вращения роторов; абсолютного и избыточного давления (разряжения); температуры; напряжения и силы постоянного тока; вибрации (виброскорости); силы крутящего момента; силы от тяги; расхода жидкости (керосина), а также для отображения результатов измерений и расчетных величин.
Принцип действия измерительных каналов (ИК) АИИС при измерении неэлектрических физических величин (частоты вращения, расхода, давления (разряжения), температуры, виброскорости, силы крутящего момента, силы от тяги и расхода жидкости (керосина)) основан на преобразовании измеряемых физических величин первичными измерительными преобразователями (ПП) в электрические сигналы, функционально связанных с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в стойку измерительно-вычислительного комплекса (ИВК) для цифрового преобразования, отображения и регистрации значений измеренных величин.
Принцип действия ИК АИИС при измерении электрических физических величин (напряжения и силы постоянного тока) основан на цифровом преобразовании непосредственно измеряемой величины, с последующим её отображением и регистрацией средствами ИВК.
Конструктивно АИИС состоит из ПП, стойки ИВК Шк1-39/АСИД-ПК (далее - стойка ИВК), шкафа датчиков давления (ТТТкДД), аппаратуры измерений роторных вибраций, двух весовых терминалов, LCD-монитора и принтера лазерной печати формата А4.
ПП располагаются на испытываемых изделиях, в системах стендового технологического оборудования (СТО) и в ШкДД. Изделия и СТО находятся в боксе испытательного стенда. Стойка ИВК, ШкДД, аппаратура роторной вибрации, весовые терминалы, LCD-монитор и принтер лазерной печати расположены в пультовой испытательного стенда и соединены между собой и с ПП линиями питания и связи длиной до 20 метров. В стойке ИВК расположены промышленный компьютер (ПК) в комплекте с модулями аналогового и дискретного ввода; два стабилизированных источники питания; два клеммных адаптера; два соединительных кабеля; четыре промежуточных преобразователей частотных сигналов (ПрП); двенадцать ПрП аналоговых сигналов. LCD-монитор, клавиатуру и манипулятор типа «мышь» расположены на рабочем месте оператора в пультовой. ШкДД включает в себя двадцать три ПП давление/разряжения типа DMP.
Функционально АИИС включает в себя следующие ИК:
ИК частоты вращения роторов;
ИК абсолютного и избыточного давления (разряжения);
ИК температуры с ПП термоэлектрического типа (термопарами);
ИК температуры с ПП терморезистивного типа (термопреобразователями сопротивления);
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК вибрации (виброскорости);
ИК силы крутящего момента;
ИК силы от тяги;
ИК расхода жидкости (керосина).
По условиям эксплуатации АИИС удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам АИИС обеспечивается ограничением доступа в помещение стенда способом запирания кодовым замком и пломбирования входной двери на стенд. Запирание и пломбирование элементов конструкции системы конструкторской документацией не предусмотрено.
Защита от несанкционированного доступа и изменения ПО осуществляется установкой пароля при запуске ОС и при допуске к коэффициентам функций преобразования ИК.

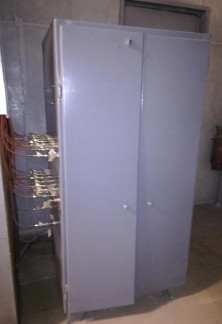

Общий вид составных частей средства измерений представлен на рисунках 1- 12.
Рисунок 9 - Термоэлектрический преобра- Рисунок 10 - Терморезистивный преобразователь (термопара) с номинальной статиче- зователь (термосопротивление с номинальной ской характеристикой ХА(К) ТСЗ статической характеристикой П100) П-77
Программное обеспечение (ПО) включает в себя общее (ОПО) и функциональное (ФПО) программное обеспечение.
ОПО включает в себя операционную систему (ОС) Windows XP.
ФПО включает в себя программные продукты:
- программа «Корректировка БД» версия 1.01;
- программа «Метрология» версия 1.01;
- программа «Стенд 2ГТИ» версия 1.01.
Программа «Корректировка БД»
Метрологически значимая часть программы «Корректировка БД» включает в себя исполняемый файл «СУБД 2rTH.exe». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы «Корректировка БД» указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | СУБД 2rm.exe |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | FBF605DD |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Программа «Метрология»
Метрологически значимая часть программы «Метрология» включает в себя исполняемый файл «Metrolog 2rTHexe». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы «Метрология» указаны в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Metrolog 2rLH.exe |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | 76B46317 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Программа «Стенд 2 ГТИ»
Метрологически значимая часть программы «Стенд ТСВ_ТС» включает в себя исполняемый файл «2 rTHexe». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы «Стенд ТСВ_ТС» указаны в таблице 3.
Таблица 3
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Стенд 2 TLH.exe |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | 704664D0 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
| Таблица 4 - ИК частоты вращения рото | ров | |
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Частота вращения, соответствующая частоте вращения ротора изделия в диапазоне от 800 до 10000 об/мин. Параметр: - №к | от 6,67 до 83,33 Гц (от 200 до 2500 об/мин) | ±0,15 % от ВП ДИ (ВП ДИ - верхний предел диапазона измерений) |
| Частота вращения, соответствующая частоте вращения турбокомпрессора ТС-12 в диапазоне от 5000 до 33500 об/мин. Параметр: - N ТС | от 13,67 до 91,57 Гц (от 410 до 2750 об/мин) | ±0,15 % от ВП ДИ |
Таблица 5 - ИК абсолютного и избыточного давления (разряжения)
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Разряжение газообразных сред. Параметр: Рг КР | от -49,03 до 0 кПа (от минус 0,25 до 0 кгс/см2) | ±0,35 % от ДИ (ДИ - диапазон измерений) |
| Избыточное давление воздушных сред Параметр: Рв ОБДСТ | от 0 до 4,903 до кПа (от 0 до 0,05 кгс/см2) | ±0,5 % от ДИ |
| Избыточное давление жидких сред Параметр: Рт-см ТС; Рм кон. ИЗД; Рт вх. ФЛ; Рво ГТ1; Рво ГТ2 | от 0 до 245,165 кПа (от 0 до 2,5 кгс/см ) | ±0,35 % от ДИ |
| Избыточное давление жидких сред Параметры: Рм 1ПШГТ; Рм 2ПТТТГТ; Рм 3ПШГТ | от 0 до 0,392 МПа (от 0 до 4,0 кгс/см ) | ±0,35 % от ДИ |
| Избыточное давление жидких сред Параметры: Рм вх. ИЗД; Рг.п. КТ; Рм.п. КТ; Рво вх. НБ; Рм ПП; Рт ТР | от 0 до 0,588 МПа (от 0 до 6,0 кгс/см ) | ±0,35 % от ДИ |
| Избыточное давление газообразных сред Параметры: Р*2; Р2 ст. | от 0 до 0,981 МПа (от 0 до 10,0 кгс/см2) | ±0,35 % от ДИ |
| Избыточное давление жидких сред Параметр: Рм вх. КТ; Рт ФР ТС | от 0 до 3,923 МПа (от 0 до 40,0 кгс/см2) | ±0,35 % от ДИ |
| Избыточное давление жидких сред Параметр: Рт ФР | от 0 до 9,81 МПа (от 0 до 100,0 кгс/см2) | ±0,35 % от ДИ |
| Абсолютное давление Параметр: РЬ | от 6,374 до 119,7 кПа (от 650 до 850 мм рт. ст.) | ±0,25 % от ДИ |
Таблица 6 - ИК температуры с ПП термоэлектрического типа (термопарами)
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Температура газообразных сред Параметры: t6-1; t6-2; t6-3; t6-4; 1г ТС | от 373 до 1173 К (от 100 до 900 °С) | ±1,0 % от ДИ |
Таблица 7 - ИК температуры с 1111 терморезистивного типа (термопреобразователями сопротивления)_
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Температура газообразных сред Параметр: t1-1; t1-2; t1-3; t1-4; t1-5; t1-6; t1-7; t1-8; tr | от 223 до 323 К (от -50 до +50 °С) | ±1,0 °С (±1,0 % от ДИ) |
| Температура жидких сред Параметры: tм СМС; tм МГБТ | от 223 до 423 К (от -50 до +150 °С) | ±1,0 % от ВП ДИ |
| Температура жидких сред Параметр: tво вых. ГТ | от 273 до 373 К (от 0 до 100 °С) | ±1,0 % от ДИ |
| Температура жидких сред и элементов ГТ Параметры: tм вх; tм вых.; tм вх. МР; tм вых. МР; t 1ПШГТ; t 2ПШГТ; t ПШТК | от 273 до 423 К (от 0 до 150 °С) | ±1,0 % от ВП ДИ |
Таблица 8 - ИК напряжения постоянного тока
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Напряжение постоянного тока Параметры: U ЗАЖ | от 0 до 30 В | ±1,0 % от ДИ |
Таблица 9 - ИК силы постоянного тока
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Сила постоянного тока Параметр: I ТС | от 0 до 1,5кА | ±1,0 % от ДИ |
Таблица 10 - ИК вибрации (виброскорости)
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Вибрация (виброскорость) Параметр: V ЗО; V ГТ | от 1 до 40 мм/с | ±10,0 % от ДИ |
Таблица 11 - ИК силы крутящего момента и сила от тяги
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Сила крутящего момента Параметр: Ркм | от 1470 до 20580 кН (от 150 до 2100 кгс) | ±0,4 % от ИЗ (ИЗ - измеренное значение на диапазоне измерений от 0,5 Ркм мах до Ркм мах ±0,4 % от ВП ДИ (ВП ДИ -верхний предел диапазона измерений от 150 кгс до 0,5Ркм мах |
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Сила от тяги Параметр: R | от 1225 до 1470 кН (от 125 до 1500 кгс) | ±0,5 % от ИЗ (ИЗ - измеренное значение на диапазоне измерений от 0,5Rмах до Rмах ±0,5 % от ВП ДИ (ВП ДИ -верхний предел диапазона измерений от 125 кгс до 0,5R мах |
Таблица 12 - ИК расхода жидкости (керосина)
| Наименование ИК (измеряемого параметра) | Диапазон измерений | Пределы допускаемой погрешности ИК |
| Расход жидкости (керосина). Параметры: вт | от 900 до 5800 л/ч (от 700* до 4700** кг/ч) | ±0,7 % от ИЗ (ИЗ - измеренное значение на диапазоне измерений от 0,5вт мах до вт мах ±0,7 % от ВП ДИ (ВП ДИ - верхний предел диапазона измерений от 700 кг/ч до 0,5вт мах |
*) - при плотности топлива (керосина) 0,77 г/см **) - при плотности топлива (керосина) 0,81 г/см3
Таблица 13 - Основные технические характеристики
| Наименование характеристик и | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, В • А, не более | 230±23 50±0,2 1500 |
| Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина) или (диаметрхдлина/высота), не более: | |
| - стойка ИВК Шк 1-39/ АСИД-ПК - шкаф датчиков давления ШкДД - принтер HP LaserJet P1606dn - ЖК монитор Nec 19WV-BK - аппаратура измерения роторных вибраций ИВ-Д-ПФ-1М в составе: - блок преобразования электронный БЭ-38-1М.3.2-01 - блок отображения электронный БЭ-39-1М3.3.2-01 - преобразователи вибрации МВ-43-5Б - преобразователь весоизмерительный ТВ-003/05Д - датчик весоизмерительный тензорезисторный М50-5,0-С3 - первичный преобразователь (датчик) давления DMP 331 - термоэлектрический преобразователь (термопара) с номинальной статической характеристикой ХА(К) ТСЗ - терморезистивный преобразователь (термосопротивление с номинальной статической характеристикой П100) П-77 - датчик тахометров ДТ-1М - турбинный преобразователь расхода ТПР-13-2-1 | 1800x800x605 870 x 350 x 400 246x387x284 363x440x210 124x255x246 124x255x246 60x40x37 125x170x35 0125x65 035x99 (108) 010x126 145x22x22 75x132x62 75x105x60 |
| Наименование характеристик и | Значение |
| Масса составных частей, кг, не более: | |
| - стойка ИВК Шк 1-39/ АСИД-ПК | 95 |
| - шкаф датчиков давления ШкДД | 83 |
| - принтер HP LaserJet P1606dn | 7 |
| - ЖК монитор Nec 19WV-BK | 4,5 |
| - аппаратура измерения роторных вибраций ИВ-Д-ПФ-1М в составе: | |
| - блок преобразования электронный БЭ-38-1М.3.2-01 | 3,2 |
| - блок отображения электронный БЭ-39-1М3.3.2-01 | 3,0 |
| - преобразователи вибрации МВ-43-5Б | 0,15 |
| - преобразователь весоизмерительный ТВ-003/05Д | 0,9 |
| - датчик весоизмерительный тензорезисторный М50-5,0-С3 | 3,7 |
| - первичный преобразователь (датчик) давления DMP 331 | 0,14 |
| - термоэлектрический преобразователь (термопара) с номинальной | 0,25 |
| статической характеристикой ХА(К) ТСЗ | |
| - терморезистивный преобразователь (термосопротивление с номи | 0,15 |
| нальной статической характеристикой П100) П-77 | |
| - датчик тахометров ДТ-1М (2 шт.) | 1,2 |
| - турбинный преобразователь тасхода ТПР-13-2-1 | 1,1 |
| Условия эксплуатации: | |
| - температура воздуха, °С (К) | от +10 до +30 (от 283 до 303) |
| - относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 |
| - атмосферное давление, мм рт.ст. (кПа) | от 600 до 900 (от 79,99 до 119,99) |
наносится на лицевую панель стойки ИВК (рисунок 1) в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 14.
Таблица 14
| №п | Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | Кол. |
| Систем информационно-измерительная автоматизированная в комплекте: | АСИД-ПК 06/02ГТИ НК 12 | 1 | |
| 1 | Стойка ИВК | Шк 1 -39/АСИД-ПК | 1 |
| 1.1 | Промышленная ЭВМ | Advantix IPC-606792 | 1 |
| 1.2 | Стабилизированный источник питания | DR-4524 | |
| 1.3 | ЖК монитор 22" | Nec AccuSyncLCD73V | 1 |
| 2 | Шкаф датчиков давления | ШкДД | 1 |
| 2.1 | Датчик давления (56795-14) | DMP 331i 111- 9999 (650...850 мм.рт.ст)-3-В-100-645-1-1Ж | 1 |
| 2.2 | Датчик давления (56795-14) | DMP 331 110-9999(-0,5...0 кгс/см2)-4-2- 100-600-1-00R | 1 |
| 2.3 | Датчик давления (56795-14) | DMP 331 110-9999 (0.0,05 кгс/см2)-4-2- 100-600-1-00R | 1 |
| 2.4 | Датчик давления (56795-14) | DMP 331 110-9999(0.2,5 кгс/см2)-4-2- 100-600-1-00R | 5 |
| -и - №п | Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | Кол. |
| 2.5 | Датчик давления (56795-14) | DMP 331 110-9999(0...4 кгс/см2)-4-2-100-645-1-00R | 3 |
| 2.6 | Датчик давления (56795-14) | DMP 331 110-9999(0.6 кгс/см2)-4-2-100-645-1-00R | 6 |
| 2.7 | Датчик давления (56795-14) | DMP 331 110-9999(0.10 кгс/см2)-4-2-100-645-1-00R | 2 |
| 2.8 | Датчик давления (56795-14) | DMP 331 110-9999(0.40 кгс/см2)-4-2-100-645-1-00R | 2 |
| 2.9 | Датчик давления (56795-14) | DMP 333 130-9999 (0. 100 кгс/см2)-4-2-100-64 5-1-00R | 1 |
| 3 | Принтер | HP LaserJet P1606dn | 1 |
| 4 | Монитор | Nec 19WV-BK | 1 |
| 5 | Аппаратура контроля вибрации (25295-06) | ИВ-Д-ПФ-1М.3.2-01 | 2 |
| 6 | Преобразователь весоизмерительный (15305-96) | ТВ-003/05Д | 2 |
| 7 | Датчик весоизмерительный тензорезистор-ный (53673-13) | М50-5,0-С3 | 2 |
| 9 | Термоэлектрический преобразователь с характеристикой хромель-алюмель | ТСЗ | 5 |
| 10 | Термосопротивление платиновое | П-77 | 19 |
| 11 | Датчик тахометров | ДТ-1М | 2 |
| 12 | Турбинный преобразователь расхода (8326-90) | ТПР-13-2-1 | 1 |
| Программное обеспечение на DVD-диске | 1 | ||
| Руководство по эксплуатации | АСИД-ПК.7512619.006.02/ГТИ РЭ | 1 | |
| Формуляр | АСИД-ПК.7512619.006.02/ГТИ ФО | ||
| Методика поверки | АСИД-ПК.7512619.006.02/ГТИ МП | 1 | |
осуществляется по документу АСИД-ПК.7512619.006.02ГТИ МП «Система информационноизмерительная автоматизированная АСИД-ПК 06/02ГТИ НК 12. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.11.2018 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42771-11 (далее - рег. №);
- калибратор электрических сигналов СА 71 (рег. № 19612-08);
- генератор сигналов специальной формы ГСС 93/1 (рег. №28721-05);
- задатчик разряжения «Метран 503 Воздух» (рег. №42701-09);
- задатчик давления «Метран 505 Воздух» (рег. №42701-09);
- манометр грузопоршневой МП-6 (рег. №44230-10);
- манометр грузопоршневой МП-60 (рег. №44230-10);
- манометр грузопоршневой МП-600 (рег. №44230-10);
- калибратор-контроллер давления Метран-530-2МЕ (рег. №43457-09);
- преобразователь термоэлектрический платинородий-платиновый эталонный НПО (S)
2 разряда (рег. №1442-00);
- горизонтальная трубчатая печь МТП-2М (рег. №33977-94);
- образцовый стеклянный жидкостной термометр ТЛ-4 (рег. №303-91): диапазон измерений температуры от 0 до 55 °С, цена деления 0,1 °С;
- образцовый стеклянный жидкостной термометр ТЛ-4 (рег. №303-91): диапазон измерений температуры от 50 до 105 °С, цена деления 0,1 °С;
- водяной термостат ТВП-6 (рег. №3579-77);
- виброустановка поверочная в составе электродинамического стенда модели 4809, вибропреобразователя эталонного модели 8305, усилителя согласующего модели 2650, усилителя мощности модели 2706, усилителя измерительного модели 2636, вольтметра модели 2426 и генератора модели SFG 2004 (рег. №14923-09);
- набор гирь 3 разряда КГ-3-20 (рег. №716-70), номинальное значение мер - 1, 2, 2, 5 и 10 кг;
- гири 4 разряда ГО-^-20 (рег. №811-66), номинальное значение мер - 20 кг (27 шт.);
- динамометр электронный переносной универсальный АЦДУ-100И-0,5 (рег. №49465-12);
- ареометр АНТ-1, ГОСТ 18481-81 (рег. №22756-09);
- ареометр АН, ГОСТ 18481-81 (рег. №22756-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой АИИС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей. Общие требования
ГОСТ 8.802-2012. ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до
30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.640-2014. ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная повероч-
8 3
ная схема для средств измерений абсолютного давления в диапазоне от 1-10 до 1-10 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621. Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
