| Номер в госреестре | 74445-19 |
| Наименование СИ | Комплексы измерительные баллистические |
| Обозначение типа СИ | KIRASA PCI |
| Изготовитель | ЗАО "КИРАСА", г.Пермь |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные баллистические «KIRASA PCI» (далее по тексту - комплексы) предназначены для измерений скорости пролёта имитатора осколка.
Принцип действия комплекса основан на измерении времени пролёта имитатора осколка через базу фиксированной длины с последующим пересчётом этого времени в скорость. Длина базы задаётся двумя фотоэлектрическими створами, каждый из которых сформирован из комбинации осветителя и фотоэлектрического сенсора. При пролёте имитатора осколка происходит последовательное срабатывание фотоэлектрических створов и сигналы с фотоэлектрических сенсоров поступают на компараторы микроконтроллера, где производится обработка полученной информации и вычисляется скорость полёта шарика.
Комплекс состоит из измерительной и вычислительной систем.
Измерительная система состоит из датчика скорости и кроссового устройства. Датчик скорости представляет собой металлическую конструкцию с защитным корпусом, обеспечивающую свободный пролёт имитатора осколка. Внутри измерительной системы расположены два фотоэлектрических створа, установленные на измерительной базе на строго фиксированном расстоянии один от другого.
Вычислительная система комплекса состоит из компактного промышленного компьютера с установленным на нём программным обеспечением (ПО). Внутри системного блока компактного промышленного компьютера установлена специализированная плата регистрации - хронограф «Kirasa PCI». Хронограф «Kirasa PCI» предназначен для регистрации выходных сигналов с измерительной системы и последующего пересчёта их в скорость.

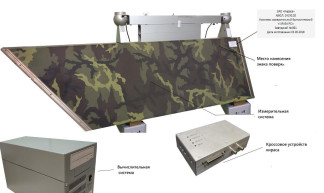

Общий вид комплекса представлен на рисунке 1.
ЗйО «.Кираса* АВЮЛ. 241ПО.СО
Для защиты от несанкционированного доступа выполнено опломбирование корпусов измерительной и вычислительной систем при помощи наклеек, закреплённых на линиях разъёма корпуса. Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.
В комплексе используется встроенное программное обеспечение (далее - ПО), загружаемое в память вычислительной системы (промышленного компьютера) при производстве изделия. После установки ПО вычислительная система пломбируется.
В эксплуатации ПО может быть изменено только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
Программное обеспечение комплекса предназначено для регистрации, обработки и хранения результатов измерений. Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения комплекса измерительного баллистического «KIRASA PCI»_
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Kirasa |
| Номер версии (идентификационный номер) ПО | 3.2.2.360 и выше |
| Цифровой идентификатор ПО по алгоритму SHA1 | F4D5F914263 510F02960461E1CDED7FCEC02 1BA3 |
| Примечание: - значение контрольной суммы приведено для версии ПО 3.2.2.360 | |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений скорости, м/с | от 50 до 1300 |
| Пределы допускаемой относительной погрешности измерений скорости, % | ± 1,0 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ±20 |
| - частота переменного тока, Гц | 55 ± 5 |
| Потребляемая мощность, В • А, не более | 300 |
| Масса, кг, не более: -измерительная система1 | |
| 25 | |
| -вычислительная система | 17 |
| Габаритные размеры, мм, не более: Измерительная система1 | |
| - длина | 1120 |
| - ширина | 320 |
| - высота | 590 |
| Вычислительная система | |
| - длина | 410 |
| - ширина | 200 |
| - высота | 330 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 85 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 5000 |
| Примечания: 1) - габаритные размеры и масса приведены для датчика скорости | |
наносится на корпус измерительной системы комплекса измерительного баллистического «KIRASA PCI» методом сеткографии и на титульный лист паспорта-формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительная система | 1 шт. | |
| Вычислительная система | 1 шт. | |
| Комплект ЗИП | 1 шт. | |
| Паспорт-формуляр | АВЮЛ.241002.000Ф(Э | 1 экз. |
| Руководство по эксплуатации | АВЮЛ.241002.000РЭ | 1 экз. |
| Инструкция пользователя | АВЮЛ.241000.000И | 1 экз. |
| Наименование | Обозначение | Количество |
| Инструкция по монтажу и пуску | АВЮЛ.241000.000ИМ | 1 экз. |
| Методика поверки | МП 253- 407-2018 | 1 экз. |
осуществляется по документу МП 253-407-2018 «ГСИ. Комплекс измерительный баллистический «KIRASA PCI». Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 25.09.2018 г.
Основные средства поверки:
Рулетка измерительная металлическая Geobox модификации PK2-8, рег. № 36016-07; Частотомер электронно-счётный Ч3-85/3, рег.№ 32359-06;
Генератор сигналов произвольной формы 33220А, рег.№ 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерительной системы.
приведены в эксплуатационном документе.
ТУ АВЮЛ.241002.000ТУ «Комплекс измерительный баллистический «KIRASA PCI». Технические условия»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.09.2024 |
