| Номер в госреестре | 74447-19 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | CL5 |
| Изготовитель | Baker Hughes EMEA Unlimited Company, Ирландия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые CL5 (далее - толщиномеры) предназначены для измерений толщины изделий из металлов, сплавов при одностороннем доступе к ним.
Принцип действия толщиномеров основан на ультразвуковом импульсном эхо-методе измерения, при котором ультразвуковые колебания (УЗК) отражаются от границы раздела сред с разными акустическими свойствами.
Толщиномеры состоят из электронного блока и ультразвукового преобразователя, подключаемого к электронному блоку с помощью кабеля. На электронном блоке расположены клавиатура и дисплей, на котором отображаются результаты измерений в миллиметрах или дюймах, на торцевой поверхности электронного блока - разъём для подключения ультразвуковых преобразователей 2DFR, A-2F, MNIDFR, DFR-P, K-PEN, CA211A. Толщиномеры комплектуются ультразвуковыми преобразователями, которые поставляются изготовителем в соответствии с условием заказа и применением толщиномера.
Общий вид толщиномеров представлен на рисунке 1.
а) б)

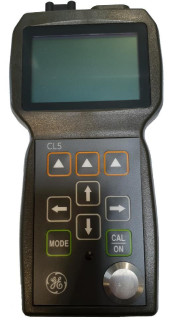

Рисунок 1 - Общий вид толщиномеров а) электронный блок, б) преобразователи ультразвуковые
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Толщиномеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, хранения и визуализации результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | GE INSPECTION TECHNOLOGIES CL5 |
| Номер версии (идентификационный номер) ПО | не ниже 01.06 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины*, мм | от 0,2 до 500 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ±(0,05+0,01-Х)** |
| Дискретность отсчета, мм | 0,001; 0,01; 0,1 |
| * Диапазон измерений толщины зависит от типа подключенного преобразователя; ** Х - измеряемая величина, мм | |
| Наименование характеристики | Значение |
| Диапазон задания значений скорости продольных УЗК, м/с | от 1000 до 19999 |
| Г абаритные размеры (ДхШхВ), мм, не более | 180х100х50 |
| Масса, кг, не более | 0,45 |
| Напряжение питания, В | от 2,5 до 3,5 |
| Потребляемая мощность, Вт, не более | 3 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от -10 до +60 95 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность толщиномеров
| Наименование | Обозначение | Кол-во |
| Преобразователь ультразвуковой | - | 1* шт. |
| Электронный блок | 1 шт. | |
| Зарядное устройство | - | 1 шт. |
| Футляр | 1 шт. | |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2512-0007-2018 | 1 экз. |
| * количество и тип ультразвуковых преобразователей определяется договором поставки. | ||
осуществляется по документу МП 2512-0007-2018 «ГСИ. Толщиномеры ультразвуковые CL5. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 октября 2018 г. Основные средства поверки:
- комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20 (регистрационный номер в Федеральном информационном фонде 51230-12);
- комплект образцовых ультразвуковых мер КМТ176М-1 (регистрационный номер в Федеральном информационном фонде 6578-78);
- рабочий эталон единицы длины в области измерений толщины по локальной поверочной схеме ФГУП «ВНИИМ им. Д.И. Менделеева» для средств измерений толщины в диапазоне от 0 до 500 мм, доверительные границы абсолютной погрешности при доверительной вероятности 0,95 ±(0,05+5-L) мкм (регистрационный номер 3.1.Z.Z.B.0197.2015).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус электронного блока (как указано на рисунке 2) или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы GE Sensing EMEA, Ирландия
