| Номер в госреестре | 74448-19 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | ТС-1 |
| Изготовитель | ООО "ТоргСервис", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная ТС-1 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объемного и массового расхода жидкости, объема и массы жидкости в потоке.
Принцип действия установки основан на воспроизведении объемного и массового расхода жидкости и объема и массы жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, систем управления, регулирования и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений объема жидкости в потоке, средств измерений температуры, давления и плотности измеряемой среды, а также системы подготовки, подачи, регулирования, стабилизации расхода измеряемой среды и системы управления, сбора и обработки информации.
В качестве средства измерений объема жидкости в потоке в составе установки применяется установка поверочная CALIBRON серии S-35 и O-35 (регистрационный номер 49021-12).
В качестве средств измерений температуры измеряемой среды применяются датчики температуры 3144P (регистрационный номер 39539-08).
В качестве средства измерений избыточного давления измеряемой среды применяется преобразователь давления измерительный 3051 (регистрационный номер 14061-15).
В качестве средства измерений плотности измеряемой среды применяется преобразователь плотности жидкости измерительный модели 7835 (регистрационный номер 52638-13).
Система управления, сбора и обработки информации реализована на базе контроллера измерительного FloBoss S600+ (далее - контроллер) (регистрационный номер 57563-14) и программного комплекса АРМ-оператора.
Объемный и массовый расходы жидкости, а также масса жидкости в потоке вычисляются системой управления, сбора и обработки информации.
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений объема жидкости в потоке, давления, температуры и плотности измеряемой среды. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура и измерительный участок установки. Далее рабочая жидкость направляется обратно в накопительный резервуар. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

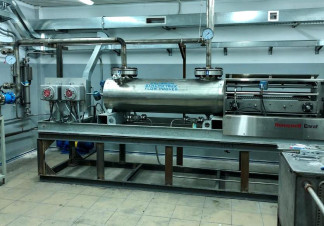

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбирование установки поверочной ТС-1 не предусмотрено. Средства измерений объема жидкости в потоке, температуры, давления и плотности измеряемой среды, а также контроллер, входящий в состав установки, пломбируются в соответствии с описанием типа на конкретное средство измерений.
установки поверочной ТС-1 автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы управления, сбора и обработки информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LinuxBinary.app |
| Номер версии (идентификационный номер) ПО | 06.21 |
| Цифровой идентификатор ПО | 0х6051 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установки поверочной ТС-1
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного (массового) расхода жидкости, м /ч (т/ч) | от 0,663 до 795 |
| Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке и объемного расхода жидкости, % | ± 0,06 |
| Пределы допускаемой относительной погрешности установки при измерении массы жидкости в потоке и массового расхода жидкости, % | ± 0,07 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | от DN10 до DN300 |
| Номинальное значение вместимости измерительного участка установки поверочной CALIBRON серии S-35 и O-35, дм3 | 94,6 |
| Измеряемая среда | вода по СанПиН 2.1.4.1074; нефть по ГОСТ Р 51858-2002; нефтепродукты по ГОСТ Р 52368-2005, ГОСТ Р 51866-2002, ГОСТ Р 51105-97 |
| Температура измеряемой среды, °С | от -10 до +50 |
| Давление измеряемой среды, МПа, не более | 10 |
| Количество одновременно поверяемых средств измерений, штук, не менее | 1 |
| Параметры электрического питания: напряжение постоянного тока, В напряжение переменного тока, В частота переменного тока, Гц | 24 380 ± 38; 220 ±22 50 ±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на корпусе установки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная ТС-1, заводской номер 01 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 0889-1-2018 | 1 экз. |
осуществляется по документу МП 0889-1-2018 «Инструкция. ГСИ. Установка поверочная ТС-1. Методика поверки», утвержденному ФГУП «ВНИИР» 14.12.2018.
Основные средства поверки:
- не применяются (реализован расчетный метод определения метрологических характеристик - при соблюдении условия, что все средства измерений, входящие в состав установки имеют действующие свидетельства о поверке).
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к установке поверочной ТС-1
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
