| Номер в госреестре | 74460-19 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | модели AlphaGage+ |
| Изготовитель | Компания "Sonatest Ltd.", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые модели «AlphaGage+» (в дальнейшем - толщиномеры) предназначены для измерений толщины изделий и конструкций из металлов, стекла, композитов и полимерных материалов.
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием продольных ультразвуковых волн.
Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемный элемент ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительного излученного.
Толщиномер состоит из электронного блока и ультразвукового преобразователя.
Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. На передней панели электронного блока расположена клавиатура и дисплей.
Толщиномеры оснащаются преобразователями, изготавливаемыми компанией «Sonatest Ltd» (Великобритания).

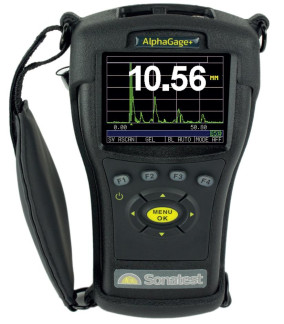

Фотография общего вида толщиномеров представлена на рисунке 1.
место
пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (ПО) выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на дисплее толщиномера.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ALPHAGAGE+ C, ALPHAGAGE+ CW, ALPHAGAGE+ CDL, ALPHAGAGE+ CDLW ALPHAGAGE+ P, ALPHAGAGE+ PW, ALPHAGAGE+ PDL, ALPHAGAGE+ PDLW ALPHAGAGE+ CP, ALPHAGAGE+ CPW, ALPHAGAGE+ CPDL, ALPHAGAGE+ CPDLW |
| Номер версии (идентификационный номер) ПО | V2.13 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины*, мм | от 0,2 до 300 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм, в диапазоне: - от 0,2 до 20 мм включ. - св. 20 до 300 мм | ±(0,003 + 0,0003-Х**) ±(0,03 + 0,003-Х**) |
| * диапазон измерений толщины зависит от типа подключаемого преобразователя ** где Х - измеренное значение толщины, мм | |
| Наименование характеристики | Значение |
| Дискретность индикации измерений толщины, мм | 0,01; 0,001 |
| Средний срок службы, лет, не менее | 10 |
| Время автономной работы, не менее, час | 8 |
| Г абаритные размеры электронного блока (ДхШхВ), мм, не более | 102x184x51 |
| Масса электронного блока с батареями питания, кг, не более | 0,52 |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +50 |
наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.
Таблица 4 - Комплектность толщиномера
| Наименование | Обозначение | Количество |
| Электронный блок | 1 шт. | |
| Преобразователь пьезоэлектрический раздельно-совмещенный, 5МГц (или совмещенный DLK1025, 10 МГц) * | 1 шт. | |
| Контактная жидкость | 1 шт. | |
| Чехол ** | 1 шт. | |
| Li-Ion аккумуляторная батарея | 1 шт. | |
| Сетевой адаптер | 1 шт. | |
| Футляр для переноски и хранения | 1 шт. | |
| Микро SD (память), 2Гб | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 047.Д4-18 | 1 экз. |
| * тип и количество зависит от заказа потребителя ** по заказу потребителя | ||
осуществляется по документу МП 047.Д4-18 «ГСИ. Толщиномеры ультразвуковые модели «AlphaGage+». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14.12.2018 г. Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (рег. № 6578-78).
Меры толщины покрытий МТ (рег. № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 55614-2013 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования
Техническая документация компании «Sonatest Ltd», Великобритания
| Зарегистрировано поверок | 60 |
| Поверителей | 8 |
| Актуальность данных | 16.09.2024 |
