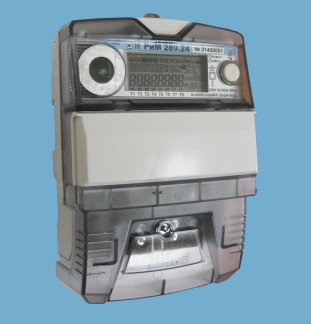

Счетчики электрической энергии однофазные статические РиМ 289.21, РиМ 289.22, РиМ 289.23, РиМ 289.24, 74461-19

Идентификационные данные (признаки)

Значение

Исполнения

счетчиков

Идентификационное наименование ПО

РМ28921 ВНКЛ.411152.114 ПО

РиМ 289.21

РМ28922 ВНКЛ.411152.114-01 ПО

РиМ 289.22

РМ28923 ВНКЛ.411152.114-02 ПО

РиМ 289.23

РМ28924 ВНКЛ.411152.114-03 ПО

РиМ 289.24

Номер версии (идентификационный номер) ПО

не ниже v1.00

РиМ 289.21

не ниже v1.00

РиМ 289.22

не ниже v1.00

РиМ 289.23

не ниже v1.00

РиМ 289.24

Цифровой идентификатор ПО

-

Для всех

Алгоритм вычисления контрольной суммы исполняемого кода

-

Для всех

Исполнения счетчиков

Наименование характеристики

РиМ 289.21 РиМ 289.22 РиМ 289.23 РиМ 289.24

Значение

Класс точности:

при измерении активной энергии

1

при измерении реактивной энергии

2

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

230

Номинальная частота, Гц

50

У становленный диапазон напряжений, В

от 195 до 253

Расширенный диапазон напряжений, В

от 140 до 280

Предельный диапазон напряжений, В

от 0 до 400

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии 1)1 2), % 0,051б < I < 0,101б, cos ф =1,00

±1,5

0,101б < I < W, cos ф = 1,00

±1,0

0,10I6 < I < 0,20I6, cos ф =0,50 инд

±1,5

0,10I6 < I < 0,20I6, cos ф = 0,80 емк

±1,5

0,20I6 < I < Wc cos ф =0,50 инд

±1,0

0,20I6 < I < !макс, cos ф = 0,80 емк

±1,0

Наименование характеристики

Исполнения счетчиков

РиМ 289.21 РиМ 289.22

РиМ 289.23 РиМ 289.24

Значение

Пределы допускаемой основной

погрешности, вызываемой изменением тока,

при измерении реактивной энергии 1)1 2), %

0,051б < I < 0,101б, sin ф = 1,00

0,101б < I < 1макс, sin ф = 1,00

0,10Ie < I <0,201б, sin ф=0,50 (инд, емк)

0,201б < I < 1макс, sin ф = 0,50 (инд, емк)

0,201б < I < Iмакс, sin ф = 0,25 (инд, емк)

±2,5

±2,0

±2,5

±2,0

±2,5

Полная потребляемая мощность в цепи тока, ВА

0,1

Полная потребляемая мощность в цепи напряжения, В-А

4

Активная потребляемая мощность в цепи напряжения, Вт

1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности 1)1 2)

соответствуют классу точности при измерении активной энергии

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности 1)1 2)

соответствуют классу точности при измерении реактивной энергии

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч

соответствует классу точности при измерении активной энергии

Пределы допускаемой относительной погрешности при измерении полной мощности 1), %

±3,0

Пределы допускаемой относительной погрешности при измерении коэффициента мощности cos ф 1)1 6), %

±4,0

Пределы допускаемой относительной погрешности при измерении коэффициента реактивной мощности tg ф 1), %, в диапазоне

0,2Ie < I < 1,0Ie

1,0Ie < I< !макс

±2,5

±2,0

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 5I<^ %, в диапазоне

°Д1б < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 5In, %, в диапазоне

0,11б < I < 1макс

±0,5

Наименование характеристики

Исполнения счетчиков

РиМ 289.21 РиМ 289.22 РиМ 289.23 РиМ 289.24

Значение

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В

± 0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2)’ 4),% от 195 до 253 В, cos ф = 1,00 от 195 до 253 В, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2)’ 5),% от 195 до 253 В, sin ф =1,00 от 195 до 253 В, sin ф = 0,50 инд

±1,0

±1,5

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2)’ 4) от 195 до 253 В, cos ф = 1,00 от 195 до 253 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне 1)1 2)’ 5) от 195 до 253 В, sin ф =1,00 от 195 до 253 В, sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2)’ 4), % от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2)’ 5), % от 140 до 280 В, sin ф =1,00 от 140 до 280 В, sin ф = 0,50 инд

±1,0

±1,5

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2)’ 4) от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Наименование характеристики

Исполнения счетчиков

РиМ 289.21 РиМ 289.22 РиМ 289.23 РиМ 289.24

Значение

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне 1)1 2) 5) от 140 до 280 В, sin ф =1,00 от 140 до 280 В, sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 5Uy, % 3), в диапазоне

и +5°

^-эо , В

±0,5

Пределы допускаемой абсолютной погрешности при измерении частоты сети, Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц 3), в диапазоне значений от 42,5 до 57,5 Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика 6), °С, в диапазоне температур от - 45 до +85°С

±5

Средний температурный коэффициент при измерении активной энергии )’ 4), %/К cos ф = 1,00 cos ф = 0,50 инд cos ф =0,80 емк

±0,05

±0,07

±0,07

Средний температурный коэффициент при

измерении реактивной энергии 2)’ 5), %/К

sin ф = 1,00

sin ф = 0,50 инд

sin ф = 0,50 емк

sin ф = 0,25 инд

sin ф = 0,25 емк

±0,10

±0,15

±0,15

±0,15

±0,15

Средний температурный коэффициент при измерении активной мощности 2), 4), %/К

cos ф = 1,00 cos ф = 0,50 инд cos ф =0,80 емк

соответствует классу точности при измерении активной энергии

Средний температурный коэффициент при

измерении реактивной мощности 2)’ 5), %/К

sin ф = 1,00

sin ф = 0,50 инд

sin ф = 0,50 емк

sin ф = 0,25 инд

sin ф = 0,25 емк

соответствует классу точности при измерении реактивной энергии

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепи тока 1), %, в диапазоне 0,Иб < I < 0,2Ie 0,2!б < I< !макс

,5 ,0

НН нн

Наименование характеристики

Исполнения счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

Значение

Суточный ход (точность хода ЧРВ) при нормальных условиях, с/сут, не более

±0,5

Срок энергетической автономности хода ЧРВ

-    без резервного элемента питания ЧРВ, ч, не менее

-    с резервным элементом питания ЧРВ, лет, не менее

60

16

Стартовый ток:

при измерении активной энергии, мА при измерении реактивной энергии, мА

20

25

Постоянная счетчика, имп./(кВтч) [имп./(кварч)]

4000

Количество тарифов

8

Наличие УКН (коммутируемый ток, А)

нет

есть (100)

нет

есть (100)

Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки

есть

Измерение тока в нулевом проводе

нет

есть

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

Габаритные размеры, мм, не более:

высота

ширина

длина

230

135

100

Масса, кг, не более

1,5

Условия эксплуатации:

-температура окружающей среды, °С -относительная влажность, %, при +35(+25)°С -атмосферное давление, кПа

от -45 до +70

95 (100) от 70 до 106,7

Средняя наработка на отказ, ч, не менее

220 000

Средний срок службы Тсл, лет, не менее

30

Условия эксплуатации счетчиков

У2** по ГОСТ 15150-69

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от 21 до 25 от 30 до 80 от 70 до 106,7

1)    Режим учета активной и реактивной энергии, удельной энергии потерь в цепях тока, активной, реактивной и полной мощности счетчиков настраивается программно на автоматический переход на учет по нулевому проводу, в случае превышения тока в нулевом проводе над током в фазном проводе;

2)    счетчики выполняют измерение энергии и мощности: активной импортируемой (I и IV квадрант) и экспортируемой (II и III квадрант); реактивной импортируемой (I и II квадрант) и экспортируемой (III и IV квадрант). Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23;

3)    усреднение согласно с требованиями класса S по ГОСТ 30804.4.30;

4)    согласно п. 8.2 ГОСТ 31819.21-2012;

5)    согласно п. 8.2 ГОСТ 31819.23-2012;

6)

для технического учета.

Наименование характеристики

Исполнения счетчиков

РиМ 289.21 РиМ 289.22 РиМ 289.23 РиМ 289.24

Значение

Примечание - Дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.2 ГОСТ 31819.21 и 8.2 ГОСТ 31819.23, не превышают пределов дополнительных погрешностей для счетчиков соответствующего класса точности в соответствии с таблицей 8 ГОСТ 31819.21 и таблицей 8 ГОСТ 31819.23.

Измеряемая величина

Основная

единица

Цена единицы старшего/младшего

разряда2)

Активная энергия

кВтч

105 / 10-2

Реактивная энергия

кварч

105 / 10-2

Активная мощность

кВт

102 / 10-4

Реактивная мощность

квар

102 / 10-4

Полная мощность

кВА

102 / 10-4

Ток, среднеквадратическое (действующее) значение

А

102 / 10-3

Напряжение, среднеквадратическое (действующее) значение

В

102 / 10-2

Частота сети

Гц

101 / 10-3

Удельная энергия потерь в цепи тока 1)

кА2 ч

105 / 10-2

Коэффициент реактивной мощности цепи tg ф 1)

безразм.

103 / 10-3

Коэффициент мощности cos ф

безразм.

10° / 10-3

Температура внутри корпуса счетчика

°С

101 / 10-2

:) На дисплей счетчиков не выводится.

2) При выводе на дисплей счетчиков и по всем интерфейсам.

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный статический РиМ 289.21 (РиМ 289.22,

РиМ 289.23, РиМ 289.24) в упаковке

Счетчик электрической энергии однофазный статический РиМ 289.21 (РиМ 289.22,

РиМ 289.23, РиМ 289.24)

1 шт.

Паспорт

ВНКЛ.411152.114 ПС

1 экз.

Коммуникатор 2)

-

-

Руководство по эксплуатации 3)

ВНКЛ.411152.114 РЭ

1 экз.

Методика поверки 3)

ВНКЛ.411152.114 ДИ

1 экз.

Терминал мобильный РиМ 099.01 1)

ВНКЛ.426487.030

1 шт.

Сервисное ПО 1)1 2)’ 3)’ 4)

-

-

Счетчики электрической энергии. Требования к информационной модели обмена данными 3)

СТО 34.01-5.1-006-2017
