| Номер в госреестре | 74463-19 |
| Наименование СИ | Хроматографы газовые промышленные |
| Обозначение типа СИ | "Хромос ПГХ-1000.1" |
| Изготовитель | Общество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг»), Нижегородская обл., г. Дзержинск. |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые промышленные «Хромос ПГХ-1000.1» (далее - хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.
Принцип действия хроматографа основан на разделении на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующим детектированием компонентов анализируемой пробы.
Хроматограф состоит из следующих блоков:
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;
- программное обеспечение «Хромос» (далее - ПО) - для управления хроматографом, а также сбора и обработки хроматографических данных.
- блок аналитический.
В состав аналитического блока входят:
- один или два термостата, теплоизолированных съёмных;
- нагреватели (для поддержания температуры термостата);
- хроматографические колонки;
- дозирующие краны;
- переключающихе клапаны;
- усилители;
- платы управления клапанами и платы питания;
- пневмосопротивления;
- регуляторы потока газов.
На передней панели прибора имеется дисплей, предназначенный для управления прибором и отображения информации.
В приборе могут быть установлены капиллярные, насадочные и микронасадочные колонки. В зависимости от решаемой аналитической задачи, приборы могут быть оснащены одним или несколькими детекторами из следующего списка:
- ДТП- детектор по теплопроводности;
- ПИД - пламенно-ионизационный детектор;
- ПФД-S - пламенно-фотометрический детектор;
- ТХД - термохимический детектор.
Градуировка хроматографа проходит в автоматическом режиме.
Хроматографы газовые промышленные «Хромос ПГХ-1000.1» выпускаются в двух исполнениях.
В исполнении 1 хроматограф выполняется в специальном взрывозащищенном исполнении в корпусе с непроницаемой оболочкой «d» по ГОСТ IEC 60079-1-2011. Хроматограф в исполнении 1 может быть укомплектован одним или несколькими детекторами по теплопроводности и термохимическим детектором.
| хвОмж | ||
| ( |
Исполнение 1 Исполнение 2

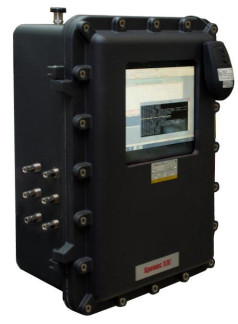

Рисунок 1- Внешний вид хроматографа газового промышленного
«Хромос ПГХ-1000.1»
Исполнение 1 Исполнение 2
Рисунок 2 - Место пломбировки хроматографа газового промышленного «Хромос ПГХ-1000.1» от несанкционированного доступа и нанесения знака поверки в виде оттиска поверительного клейма
В исполнении 2 конструкция хроматографа выполняется в специальном взрывозащищенном исполнении - заполнение или продувка оболочки под избыточным давлением «р» по ГОСТ IEC 60079-2-2013. Повышенная защита «е» по ГОСТ 31610.7-2012/IEC 60079-7:2006 обеспечивается продувкой блока электроники и детекторов хроматографа воздухом КИП под избыточным давлением. Хроматограф в исполнении 2 может быть укомплектован детекторами по теплопроводности, пламенно-ионизационным детектором, пламенно-фотометрическим детектором, и термохимическим детектором.
Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | CalcModule.dll |
| Номер версии (идентификационный номер) программного обеспечения | 1.2 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 37С2В7АВ |
| Алгоритм вычисления цифрового идентификатора программного кода | CRC-32 |
Влияние программного обеспечения на метрологические характеристики отсутствует. Метрологические характеристики хроматографа нормированы с учетом программного обеспечения.
Таблица 2- Пределы допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме_
| Детектор | ОСКО по времени удерживания, % | ОСКО по площади, % | ||
| дозирование газа | дозирование жидкости | |||
| насадочная колонка | капиллярная колонка | |||
| ПИД | 1 | 1 | 2 | 4 |
| ДТП | 1 | 1 | 2 | - |
| ПФД-S | 1 | 3 | - | - |
| ТХД | 1 | 2 | - | - |
Таблица 3-Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемого значения относительного изменения выходного сигнала (площадей) от первоначального значения за 48 ч непрерывной работы, % - ПИД, ДТП - ПФД-S, ТХД | ±5 ±10 |
| Уровень флуктуационных шумов нулевого сигнала детекторов: - ПИД, А, не более - ДТП, В, не более - ПФД-S, А, не более - ТХД, В, не более | 2,010-14 1,610-7 5.010-12 1.010-5 |
| Уровень дрейфа нулевого сигнала детекторов - ПИД, А/ч, не более - ДТП, В/ч, не более - ПФД-S, А/ч, не более - ТХД, В/ч, не более | 5.010-12 1.010-4 1,010-10 1,010-4 |
| Пределы детектирования детекторов: - ПИД, по гептану, бензолу или пропану, гС/с, не более - ДТП, гептану, пропану, азоту, водороду г/см , не более | 4.010-12 3.010-9 |
| Наименование характеристики | Значение |
| - ПФД-S, по сере в сероводороде, г/с, не более - ТХД, по кислороду, г/см3, не более | 4,010-12 1,510-10 |
Таблица 4- Основные технические характеристики
| Наименование характеристики | Значение |
| Температура термостата колонок, °С | от (Токр+3) до +300 |
| Температура термостатируемых зон, °С | от +40 до +300 |
| Максимальная температура дозатора, °С | +300 |
| Максимальная температура кранов, °С | +300 |
| Максимальная температура детекторов, °С: | +300 |
| Дискретность задания температур во всех зонах, °С | 0,01 |
| Отклонение среднего установившегося значения температуры термостатов от заданного значения, С | ±5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 230±23 50±0,1 24±3 |
| Конфигурация хроматографа: Габаритные размеры (ДхШхВ), мм, не более: - Исполнение 1 (моноблок) - Исполнение 2 (состоит из нескольких блоков) | 250x400x600 660x350x1010 |
| Наработка на отказ, ч, не менее | 26280 |
| Средний срок службы, лет | 10 |
| Масса (без системы пробоподготовки), кг, не более: - Исполнение 1 - Исполнение 2 | 50 80 |
| Мощность, потребляемая хроматографом (без дополнительных устройств), В А, не более: Исполнение 1: при выходе на рабочий режим Исполнение 2: при выходе на рабочий режим Исполнение 1: после выхода на рабочий режим Исполнение 2: после выхода на рабочий режим | 450 2200 80 1000 |
| Время выхода на режим, час, не более | 1,5 |
| Передача данных | Ethernet (Modbus ТСР), RS-485 (Modbus RTU), Аналоговый выход от 0 до 20 mA Аналоговый выход от 4 до 20 mA Аналоговый выход от 0 до 5 В Аналоговый выход от 0 до 10 В Аналоговый выход от - 5 до + 5 В Аналоговый выход от - 10 до + 10 В Дискретные выходы (сухой контакт) |
| Маркировка взрывозащиты: - Исполнение 1 - Исполнение 2 | 1Ех d ib [ib IIC] IIB T4 Gb X 1Ex d e px ib IIC T2 Gb X |
| Подгруппа электрооборудования по ГОСТ 31610.0-2014 (IEC 60079-0:2011) | IIC |
| Наименование характеристики | Значение |
| Температурный класс: - Исполнение 1 | Т4 |
| - Исполнение 2 | Т2 |
| Применяемый тип взрывозащиты: | d |
| - Исполнение 1 - взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2011 - Исполнение2 | р |
| -оболочка под избыточным давлением по ГОСТ IEC 60079-2-2013 - повышенная защита по ГОСТ 31610.7-2012/IEC 60079-7:2006 | е |
| - заполнение или продувка оболочки под избыточным давлением. Ex-атмосфера изолирована от источника возгорания по ГОСТ IEC 60079-2-2013 | Px |
| Степень защиты от воздействия окружающей среды хроматографа по ГОСТ 14254-2015 (IEC 60529:2013) | IP65 |
| Условия эксплуатации: - температура окружающей среды, °С | от +4 до +50 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую панель корпуса хроматографа в виде наклейки.
Таблица 5 - Комплектность хроматографов
| Наименование | Обозначение | Количество, шт. |
| Хроматограф газовый промышленный «Хро-мос ПГХ-1000.1»: Исполнение 1 Исполнение2 | - | 1 |
| Паспорт | ХАС 2.320.006 ПС | 1 |
| Руководство по эксплуатации | ХАС 2.320.006 РЭ | 1 |
| Методика поверки | ХАС 2.320.006.01 МП | 1 |
| Руководство пользователя программой «Хромос» | - | 1 |
| Копия сертификата соответствия требованиям по взрывозащите хроматографа | - | 1 |
| Копия свидетельства об утверждении типа средства измерения | - | 1 |
| Комплект ЗИП | - | 1 |
осуществляется по документу ХАС 2.320.006.01 МП «Хроматографы газовые промышленные «Хромос ПГХ-1000.1». Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28 ноября 2018 г.
Основные средства поверки:
- СО состава газовой смеси пропан-азот ГСО 10651-2015, объемная доля пропана от 0,1 до 0,5 % об. д.;
- СО состава газовой смеси пропан-гелий ГСО 10655-2015, объемная доля пропана от 0,1 до 0,5 % об. д.;
- СО состава сероводород-азот ГСО 10537-2014, массовая концентрация сероводорода от 9 до 13 мг/м3;
- СО состава сероводород-метан ГСО 10538-2014, массовая концентрация сероводорода от 4 до 20 мг/м3;
- СО состава водород-азот ГСО 10532-2014, объемная доля водорода от 0,6 до 1,0 % об. д.;
- СО состава газовой смеси азот-гелий ГСО 10532-2014, объемная доля азота от 0,1 до 0,5 %
об. д.;
- Гептан эталонный ГОСТ 25828-83, массовая доля основного вещества не менее 99 %;
- СО состава газовой смеси кислород- аргон ГСО 10611-2015, массовая доля кислорода от 0,01 до 0,02 %;
- Бензол х.ч. по ГСО 7141-95, массовая доля основного вещества не менее 99,4%;
- Весы лабораторные электронные МЕ 235 S (рег.№ 21464-07)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крепежный винт крышки (исполнение 1) и на верхнюю переднюю дверку (исполнение 2).
приведены в эксплуатационном документе.
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-006-69502896-18. Хроматографы газовые промышленные «Хромос ПГХ-1000.1». Технические условия
