Имитаторы сигналов спутниковых навигационных систем GSS7000, 74465-19

Назначение

Имитаторы сигналов спутниковых навигационных систем GSS7000 (далее - имитаторы сигналов) предназначены для формирования радиочастотных сигналов спутниковых навигационных систем ГЛОНАСС, GPS, Galileo, BeiDou в соответствии с требованиями интерфейсных контрольных документов.

Описание

Принцип действия имитаторов сигналов основан на формировании суммарного радиочастотного навигационного сигнала, включающего сигналы:

-    ГЛОНАСС в частотных диапазонах L1 и L2 с литерами рабочих частот от минус 7 до 6;

-    GPS в частотных диапазонах L1, L2 и L5;

-    Galileo в частотных диапазонах E1, E5a и E5b;

-    BeiDou в частотных диапазонах B1 и B2,

формируемые имитационными каналами (количество каналов, частотные диапазоны определяются комплектом лицензий на ключи активации в договоре поставки).

Конструктивно имитаторы сигналов состоят из генератора сигналов (шасси), в корпус которого встроен управляющий персональный компьютер (контроллер), а также монитора, клавиатуры и манипулятора типа «мышь» (наличие монитора, клавиатуры и манипулятора типа «мышь» определяется договором поставки).

На передней панели корпуса имитаторов сигналов расположены светодиодные индикаторы для отображения состояния и режима работы, а также разъем для выдачи формируемого суммарного радиочастотного навигационного сигнала (RF Out), к которому подключается тестируемая навигационная аппаратура потребителей (НАП).

На задней панели корпуса имитаторов сигналов расположены следующие основные разъемы для подключения источника питания переменного тока, монитора, клавиатуры и манипулятора типа «мышь», для подключения по сети Ethernet, для подключения сигналов от внешнего опорного генератора частоты (REF IN), для выходных сигналов частоты внутреннего опорного генератора (REF OUT) и шкалы времени (1 PPS OUT); для выходных радиочастотных навигационных сигналов с повышенным уровнем мощности (HIGH LEVEL).

Встроенный персональный компьютер обеспечивает выполнение математических операций по моделированию навигационных параметров. Для управления работой имитаторов сигналов может использоваться следующее программное обеспечение (определяется договором поставки):

-    SimGEN, обеспечивающее возможность реализации всех функций по генерации сценариев работы имитатора сигналов;

-    SimREPLAYplus, обеспечивающее возможность многократного повторения заранее сгенерированных сценариев работы имитатора сигналов, а также функцию по изменению даты, времени и местоположения моделируемого объекта;

-    SimTEST, обеспечивающее возможность общего тестирования НАП, включая имитацию траектории движения моделируемого объекта на основе данных, полученных из карт Google Maps.

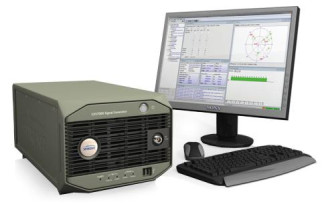

Общий вид составных частей имитаторов сигналов, места пломбировки от несанкционированного доступа и нанесения знака утверждении типа приведены на рисунке 1.

Рисунок 1 - Общий вид составных частей имитаторов сигналов

Место

пломбировки

от

несанкциони

рованного

доступа

Программное обеспечение

Программное обеспечение (ПО) для управления работой имитаторов сигналов SimGEN, либо SimREPLAYplus, либо SimTEST (определяется договором поставки) имеет следующие идентификационные данные (признаки) метрологически значимой части, приведенные в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.02.077-2014.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель корпуса имитаторов сигналов в виде наклейки.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу 651-18-066 МП «Инструкция. Имитаторы сигналов спутниковых навигационных систем GSS7000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»

10 декабря 2018 г.

Основные средства поверки:

-    государственный рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, доверительная граница погрешности (по уровню вероятности 0,67) измерений беззапросной дальности по фазе дальномерного кода не более 0,05 м, по фазе несущей частоты не более 0,001 м; доверительная граница погрешности (по уровню вероятности 0,67) измерений скорости изменения беззапросной дальности не более 0,005 м/с;

-    стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде), пределы относительной погрешности по частоте ± 5,010-11;

-    частотомер 53230A (регистрационный номер 51077-12 в Федеральном информационном фонде), диапазон измерений частоты от 1 до 350 МГц, разрешающая способность измерений временного интервала 20 пс;

-    анализатор сигналов Agilent N9030A (регистрационный номер 51073-12 в Федеральном информационном фонде), диапазон частот от 3 Гц до 3,6 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ± 1,55-10" ;

-    преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8481A (регистрационный номер 58375-14 в Федеральном информационном фонде), границы нелинейности амплитудной характеристики в диапазоне измерений мощности от минус 1 до 15 дБ относительно 1 мВт ±0,52 %, относительная погрешность коэффициента калибровки ±1,23 %;

-    преобразователь измерительный ваттметров поглощаемой мощности 8481D (регистрационный номер 58320-14 в Федеральном информационном фонде), границы нелинейности амплитудной характеристики в диапазоне измерений мощности от минус 30 до минус 20 дБ относительно 1 мВт ±1 %, относительная погрешность коэффициента калибровки ±0,8 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых имитаторов сигналов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя
