| Номер в госреестре | 74469-19 |
| Наименование СИ | Блоки измерений |
| Обозначение типа СИ | БИ |
| Изготовитель | ЗАО "Ассоциация АТИС", г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блок измерений БИ (далее по тексту - БИ) предназначен для измерений переменного электрического напряжения и электрического сопротивления, а также для преобразования результатов измерений в цифровые сигналы и передачи этой информации через интерфейс RS-485 устройствам аппаратуры автоматики и телемеханики на железных дорогах.
Измерение переменного напряжения в БИ осуществляется с помощью гальванически развязанных измерителей напряжения, каждый из которых представляет собой прецизионный резистивный делитель измеряемого напряжения и фильтр нижних частот. Отфильтрованный входной сигнал подается на АЦП. Данные от АЦП через микросхему гальванической развязки поступают на микроконтроллер. Принцип измерения сопротивления основан на измерении тока, протекающего через сопротивление от внутреннего источника питания.

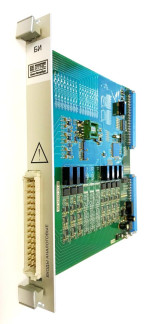

Общий вид БИ представлен на рисунке 1.
Идентификационные данные программного обеспечения (ПО) БИ отсутствуют.
Уровень защиты ПО БИ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 - для встроенного ПО. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений переменного электрического напряжения частотой 50 Гц, В | от 45 до 300 |
| Пределы допускаемой относительной погрешности измерений переменного электрического напряжения частотой 50 Гц, % | ±[2,5+0,1(| Uk/Ux |-1)] |
| Диапазон измерений переменного электрического напряжения частотой 25 Гц и 50 Гц, В | от 3 до 300 |
| Пределы допускаемой относительной погрешности измерений переменного электрического напряжения частотой 25 Гц и 50 Гц, % | ±[2,5+0,1(| Uk/Ux |-1)] |
| Диапазон измерений переменного электрического напряжения частотой 25 Гц и 50 Гц, В | от 0,3 до 12,5 |
| Пределы допускаемой относительной погрешности измерений переменного электрического напряжения частотой 25 Гц и 50 Гц, % | ±[2,5+0,4(| Uk/Ux |-1)] |
| Диапазон измерений сопротивления, МОм | от 0,25 до 50 |
| Пределы допускаемой относительной погрешности измерений сопротивления, % | ±[6,0+0,1(| Rk/Rx |-1)] |
| Примечания: Uk, Rk - верхние пределы измерений; Ux, Rx - измеренные значения | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Напряжение питания, В | от 21,6 до 26,4 | ||
| Ток потребления, А, не более | 0,4 | ||
| Время работы - постоянно, ч / сут | 24 | ||
| Г абаритные размеры, мм, не более | ширина | глубина | высота |
| 31 | 262 | 246 | |
| Масса, кг, не более | 0,4 | ||
| Средняя наработка на отказ, ч, не менее | 55000 | ||
| Средний срок службы, лет, не менее | 25 | ||
наносится на переднюю панель блока измерений БИ путем наклеивания бирки, выполненной фотохимическим способом, и на титульном листе эксплуатационных документов типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерений БИ | ИТАЖ.466945.005 | 1 шт. |
| Руководство по эксплуатации | ИТАЖ.466945.005 РЭ | 1 экз.* |
| Паспорт | ИТАЖ.466945.005 ПС | 1 экз. |
| Методика поверки | 432-157-2018 МП | 1 экз.* |
| Коммутационный стенд СП и соединительные кабели** | 1 шт. | |
| Примечания: *на партию, отправляемую в один адрес; ** поставляются по отдельному заказу. | ||
осуществляется по документу 432-157-2018 МП «Блок измерений БИ. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 29.12.2018 г.
Основные средства поверки:
- калибратор многофункциональный CALIBRO 142, (регистрационный номер в Федеральном информационном фонде 39949-15);
- магазин сопротивлений Р40108, (регистрационный номер в Федеральном информационном фонде 9381-83);
- мультиметр цифровой HIOKI DT4282, (регистрационный номер в Федеральном информационном фонде 52141-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель БИ.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 110 -1 до 2109 Гц»
Приказ Росстандарта от 15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ИТАЖ.466945.005 ТУ Блок измерений БИ. Технические условия
