| Номер в госреестре | 74482-19 |
| Наименование СИ | Меры электрического сопротивления однозначные |
| Обозначение типа СИ | МЭСО |
| Изготовитель | Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), Московская обл., д. Григорчиково |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления однозначные серии МЭСО (далее по тексту -меры) предназначены для воспроизведения электрического сопротивления постоянному току.
Меры электрического сопротивления однозначные серии МЭСО являются рабочими эталонами 3-го разряда согласно Приказу Росстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления».
Принцип действия мер заключается в воспроизведении значения электрического сопротивления постоянному току с помощью резистивного элемента.
Меры представляют собой настольные лабораторные приборы, конструктивно выполненные в металлическом корпусе, внутри которого размещен защитный экран. В корпусе смонтированы резисторы, позволяющие воспроизводить электрическое сопротивление в соответствии с номиналом, маркированном на мере.
На лицевой панели мер расположены разъемы для подключения измерителей электрического сопротивления, в том числе, разъемы защитного и рабочего заземлений.
Маркировка наименования модификаций мер имеет вид «МЭСО-хТ-10кВ», где x -целевой номинал электрического сопротивления, выраженный в ТОм. Допустимые номиналы выбираются из диапазона от 5 ТОм до 40 ТОм, с шагом 0,5 ТОм. Действительное номинальное значение электрического сопротивления, воспроизводимого мерой, определяется в процессе приемо-сдаточных испытаний. Установленное значение маркируется на шильдике меры.

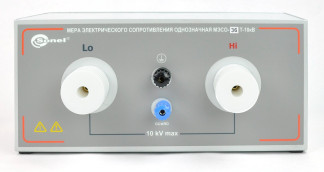

Общий вид мер и место нанесения знака поверки представлены на рисунке 1. Место пломбирования от несанкционированного доступа представлено на рисунке 2.
Место нанесения знака поверки
отсутствует.
Основные метрологические и технические характеристики мер приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики мер
| Модификация | Номинальное значение воспроизводимого электрического сопротивления постоянному току Яном, ТОм | Пределы допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм4 | Температурный коэффициент электрического сопротивления, млн-1/°С |
| МЭСО-5Т-10кВ | 5 | ±0,015Явоспр | 500 |
| МЭСО-5,5Т-10кВ | 5,5 | ±0,015Явоспр | 500 |
| МЭСО-6Т-10кВ | 6 | ±0,015Явоспр | 500 |
| МЭСО-6,5Т-10кВ | 6,5 | ±0,015Явоспр | 500 |
| МЭСО-7Т-10кВ | 7 | ±0,015Явоспр | 500 |
| МЭСО-7,5Т-10кВ | 7,5 | ±0,015Явоспр | 500 |
| МЭСО-8Т-10кВ | 8 | ±0,015Явоспр | 500 |
| МЭСО-8,5Т-10кВ | 8,5 | ±0,015Явоспр | 500 |
| МЭСО-9Т-10кВ | 9 | ±0,015Явоспр | 500 |
| МЭСО-9,5Т-10кВ | 9,5 | ±0,015Явоспр | 500 |
| МЭСО-10Т-10кВ | 10 | ±0,015Явоспр | 500 |
| МЭСО-10,5Т-10кВ | 10,5 | ±0,015Явоспр | 500 |
| МЭСО-11Т-10кВ | 11 | ±0,015Явоспр | 500 |
| МЭСО-11,5Т-10кВ | 11,5 | ±0,015Явоспр | 500 |
| Номинальное | Пределы | ||
| значение воспроизводимого | допускаемой основной абсолютной | Температурный коэффициент | |
| Модификация | электрического | погрешности воспроизведений | электрического |
| сопротивления | электрического сопротивления | сопротивления, млн-1/°С | |
| постоянному току Яном, ТОм | постоянному току, ТОм^ | ||
| МЭСО-12Т-10кВ | 12 | ±0,015Явоспр | 500 |
| МЭСО-12,5Т-10кВ | 12,5 | ±0,015Явоспр | 500 |
| МЭСО-13Т-10кВ | 13 | ±0,015Явоспр | 500 |
| МЭСО-13,5Т-10кВ | 13,5 | ±0,015Явоспр | 500 |
| МЭСО-14Т-10кВ | 14 | ±0,015Явоспр | 500 |
| МЭСО-14,5Т-10кВ | 14,5 | ±0,015Явоспр | 500 |
| МЭСО-15Т-10кВ | 15 | ±0,015Явоспр | 500 |
| МЭСО-15,5Т-10кВ | 15,5 | ±0,015Явоспр | 500 |
| МЭСО-16Т-10кВ | 16 | ±0,015Явоспр | 500 |
| МЭСО-16,5Т-10кВ | 16,5 | ±0,015Явоспр | 500 |
| МЭСО-17Т-10кВ | 17 | ±0,015Явоспр | 500 |
| МЭСО-17,5Т-10кВ | 17,5 | ±0,015Явоспр | 500 |
| МЭСО-18Т-10кВ | 18 | ±0,015Явоспр | 500 |
| МЭСО-18,5Т-10кВ | 18,5 | ±0,015Явоспр | 500 |
| МЭСО-19Т-10кВ | 19 | ±0,015Явоспр | 500 |
| МЭСО-19,5Т-10кВ | 19,5 | ±0,015Явоспр | 500 |
| МЭСО-20Т-10кВ | 20 | ±0,015Явоспр | 500 |
| МЭСО-20,5Т-10кВ | 20,5 | ±0,015Явоспр | 500 |
| МЭСО-21Т-10кВ | 21 | ±0,015Явоспр | 500 |
| МЭСО-21,5Т-10кВ | 21,5 | ±0,015Явоспр | 500 |
| МЭСО-22Т-10кВ | 22 | ±0,015Явоспр | 500 |
| МЭСО-22,5Т-10кВ | 22,5 | ±0,015Явоспр | 500 |
| МЭСО-23Т-10кВ | 23 | ±0,015Явоспр | 500 |
| МЭСО-23,5Т-10кВ | 23,5 | ±0,015Явоспр | 500 |
| МЭСО-24Т-10кВ | 24 | ±0,015Явоспр | 500 |
| МЭСО-24,5Т-10кВ | 24,5 | ±0,015Явоспр | 500 |
| МЭСО-25Т-10кВ | 25 | ±0,015Явоспр | 500 |
| МЭСО-25,5Т-10кВ | 25,5 | ±0,015Явоспр | 500 |
| МЭСО-26Т-10кВ | 26 | ±0,015Явоспр | 500 |
| МЭСО-26,5Т-10кВ | 26,5 | ±0,015Явоспр | 500 |
| МЭСО-27Т-10кВ | 27 | ±0,015Явоспр | 500 |
| МЭСО-27,5Т-10кВ | 27,5 | ±0,015Явоспр | 500 |
| МЭСО-28Т-10кВ | 28 | ±0,015Явоспр | 500 |
| МЭСО-28,5Т-10кВ | 28,5 | ±0,015Явоспр | 500 |
| МЭСО-29Т-10кВ | 29 | ±0,015Явоспр | 500 |
| МЭСО-29,5Т-10кВ | 29,5 | ±0,015Явоспр | 500 |
| МЭСО-30Т-10кВ | 30 | ±0,015Явоспр | 500 |
| МЭСО-30,5Т-10кВ | 30,5 | ±0,015Явоспр | 500 |
| МЭСО-31Т-10кВ | 31 | ±0,015Явоспр | 500 |
| МЭСО-31,5Т-10кВ | 31,5 | ±0,015Явоспр | 500 |
| МЭСО-32Т-10кВ | 32 | ±0,015Явоспр | 500 |
| Модификация | Номинальное значение воспроизводимого электрического сопротивления постоянному току Яном, ТОм | Пределы допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм1) | Температурный коэффициент электрического сопротивления, млн-1/°С |
| МЭСО-32,5Т-10кВ | 32,5 | ±0,015Явоспр | 500 |
| МЭСО-33Т-10кВ | 33 | ±0,015Явоспр | 500 |
| МЭСО-33,5Т-10кВ | 33,5 | ±0,015Явоспр | 500 |
| МЭСО-34Т-10кВ | 34 | ±0,015Явоспр | 500 |
| МЭСО-34,5Т-10кВ | 34,5 | ±0,015Явоспр | 500 |
| МЭСО-35Т-10кВ | 35 | ±0,015Явоспр | 500 |
| МЭСО-35,5Т-10кВ | 35,5 | ±0,015Явоспр | 500 |
| МЭСО-36Т-10кВ | 36 | ±0,015Явоспр | 500 |
| МЭСО-36,5Т-10кВ | 36,5 | ±0,015Явоспр | 500 |
| МЭСО-37Т-10кВ | 37 | ±0,015Явоспр | 500 |
| МЭСО-37,5Т-10кВ | 37,5 | ±0,015Явоспр | 500 |
| МЭСО-38Т-10кВ | 38 | ±0,015Явоспр | 500 |
| МЭСО-38,5Т-10кВ | 38,5 | ±0,015Явоспр | 500 |
| МЭСО-39Т-10кВ | 39 | ±0,015Явоспр | 500 |
| МЭСО-39,5Т-10кВ | 39,5 | ±0,015Явоспр | 500 |
| МЭСО-40Т-10кВ | 40 | ±0,015Явоспр | 500 |
| Примечание 1) В формулах расчёта пределов допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току Явоспр - действительное значение электрического сопротивления постоянному току указанное в паспорте | |||
Таблица 2 - Основные технические характеристики мер
| Характеристика | Значение |
| Пределы допускаемого относительного отклонения действительного номинального значения электрического сопротивления постоянному току от номинального, %, не более | ±3 |
| Номинальное испытательное напряжение постоянного тока, кВ, не более | 10 |
| Максимальное допустимое испытательное напряжение постоянного тока, кВ | 11 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 290x175x135 |
| Масса, кг, не более | 2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +18 до +28 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +30 от 20 до 50 |
| Средняя наработка на отказ, ч | 45000 |
| Средний срок службы, лет | 30 |
наносится на лицевую панель мер методом трафаретной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность мер представлена в таблице 3.
Таблица 3- Комплектность мер
| Наименование | Обозначение | Количество |
| Мера электрического сопротивления однозначная МЭСО | - | 1 шт. |
| Мера электрического сопротивления однозначная МЭСО. Руководство по эксплуатации | - | 1 экз. |
| Мера электрического сопротивления однозначная МЭСО. Паспорт | - | 1 экз. |
| Мера электрического сопротивления однозначная МЭСО. Методика поверки | МЭСО-18 МП | 1 экз. |
| Мера электрического сопротивления однозначная МЭСО. Свидетельство о первичной поверке | - | 1 экз. |
осуществляется по документу МЭСО-18 МП «Меры электрического сопротивления однозначные МЭСО. Методика поверки», утвержденному ООО «ИЦРМ» 04.12.2018 г.
Основные средства поверки:
- источник питания измерительный 2290-10 (регистрационный номер в Федеральном информационном фонде 61902-15).
- калибратор-измеритель напряжения и силы тока 6430 (регистрационный номер в Федеральном информационном фонде 49633-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мер с требуемой точностью.
Знак поверки наносится на корпус мер и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
СНБА.411531.024ТУ Меры электрического сопротивления однозначные серии МЭСО. Технические условия
