| Номер в госреестре | 74483-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UDP 145 |
| Изготовитель | "Areva T&D (ALSTOM Grid SAS)", Франция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UDP 145 предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц в составе комплектных распределительных устройств с элегазовой изоляцией (КРУЭ).
Трансформаторы напряжения UDP 145 представляют собой масштабные преобразователи индуктивного типа. Сердечник трансформатора набран из листов трансформаторной стали прямоугольного сечения. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0,55МПа. Подсоединение высокого напряжения к первичной обмотке осуществляется через герметичный отсек КРУЭ и в рабочем состоянии находится в среде элегаза. Выводы вторичных обмоток подсоединены через герметичный разъем к клеммам распределительной контактной коробки на корпусе трансформатора. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Трансформаторы напряжения UDP 145 могут дополнительно оснащаться устройствами для подавления феррорезонанса (FR).
Принцип действия трансформаторов напряжения UDP 145 заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

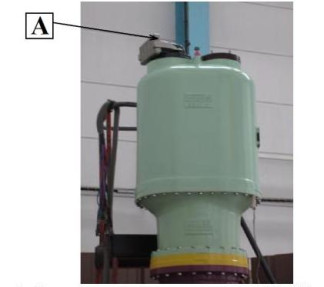

Внешний вид трансформатора напряжения UDP 145 и место пломбирования от несанкционированного доступа представлены на рисунке 1. Место нанесения знака поверки изготовителем не определено.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значения |
| Класс напряжения, кВ | 110 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение вторичных обмоток, В - 1а-1п | 100/V3 |
| - 2а-2п | 100/V3 |
| - da-dn | 100 |
| Класс точности вторичных обмоток - 1а-1п | 0,2 |
| - 2а-2п | 0,5 |
| - da-dn | 3P |
| Наибольшее рабочее напряжение, кВ | 126 |
| Значения номинальных мощностей вторичных обмоток, В-А - 1а-1п | 50 |
| - 2а-2п | 100 |
| - da-dn | 100 |
| Значения максимальных мощностей вторичных обмоток, В-А - 1а-1п | 500 |
| - 2а-2п | 500 |
| - da^ | 500 |
| Номинальная частота, Гц | 50 |
| Масса, кг, не более, | 290 |
| Г абаритные размеры, мм, не более, | 530x600x1120 |
| Климатическое исполнение по ГОСТ 15150-69 в диапазоне от -25 до +40 °С | У3 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ B105-VT/001/Q141, B105-VT/002/Q141, B105-VT/003/Q141, B105-VT/004/Q141, B105-VT/005/Q141, B105-VT/006/Q141, B105-VT/007/Q141, B105-VT/008/Q141, B105-VT/009/Q141, B105-VT/010/Q141, B105-VT/011/Q141, B105-VT/012/Q141) | UDP 145 | 12 шт. |
| Паспорт | - | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения UDP 145
ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ» ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
