| Номер в госреестре | 74484-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UDP 245 |
| Изготовитель | "Areva T&D (ALSTOM Grid SAS)", Франция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UDP 245 предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц в составе комплектных распределительных устройств с элегазовой изоляцией (КРУЭ).
Трансформаторы напряжения UDP 245 представляют собой масштабные преобразователи индуктивного типа. Сердечник трансформатора набран из листов трансформаторной стали прямоугольного сечения. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0,55 МПа. Подсоединение высокого напряжения к первичной обмотке осуществляется через герметичный отсек КРУЭ и в рабочем состоянии находится в среде элегаза. Выводы вторичных обмоток подсоединены через герметичный разъем к клеммам распределительной контактной коробки на корпусе трансформатора. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Трансформаторы напряжения UDP 245 могут дополнительно оснащаться устройствами для подавления феррорезонанса (FR).
Принцип действия трансформаторов напряжения UDP 245 заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

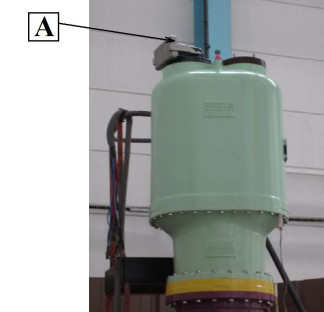

Внешний вид трансформатора напряжения UDP 245 и место пломбирования от несанкционированного доступа представлены на рисунке 1. Место нанесения знака поверки изготовителем не определено.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значения |
| Класс напряжения, кВ | 220 |
| Номинальное напряжение первичной обмотки, кВ | 220/V3 |
| Номинальное напряжение вторичных обмоток, В - 1а-1п | 100/V3 |
| - 2а-2п | 100/V3 |
| - da-dn | 100 |
| Класс точности вторичных обмоток - 1а-1п | 0,2 |
| - 2а-2п | 0,5 |
| - da-dn | 3P |
| Наибольшее рабочее напряжение, кВ | 252 |
| Значения номинальных мощностей вторичных обмоток, В-А - 1а-1п | 50 |
| - 2а-2п | 100 |
| - da^ | 100 |
| Значения максимальных мощностей вторичных обмоток, В-А - 1а-1п | 500 |
| - 2а-2п | 500 |
| - da^ | 500 |
| Номинальная частота, Гц | 50 |
| Масса, кг, не более | 210 |
| Г абаритные размеры, мм, не более | 490x598x1115 |
| Климатическое исполнение по ГОСТ 15150-69 в диапазоне от -40 до +40°С | У3 |
наносится на паспорт типографским способом.
Таблица 2 - комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Трансформатор напряжения (Зав. №№ В105-УТ/001^142, В105-УТ/002/0142, В105-VТ/003/Q142, В105-VТ/004/Q142, В105-УТ/005^142, В105-УТ/006^142, В105-УТ/007^142, В105-УТ/008^142, В105-УТ/009^142, В105-УТ/010^142, В105-УТ/011^142, В105-УТ/012^142, В105-УТ/014^142, В105-УТ/015/Q142, В105-УТ/016/Q142, В105-УТ/017/Q142, В105-УТ/018^142, В105-УТ/019/Q142, В105-УТ/020/Q142, | UDP 245 | 36 шт. | |
| В105-УТ/021/Q142, В105-У Т/024/Q142, В105-УТ/027/Q142, В105-УТ/030/Q142, В105-УТ/033/Q142, В105-УТ/036^142, | В105-У Т/022/Q142, ВШ-УТ/023/Q 142, В105-У Т/025/Q142, ВШ-УТ/026/Q 142, В105-УТ/028^ 142, В105-УТ/029/Q142, В105-УТ/031^142, В105-УТ/032/Q142, В105-У Т/034/Q142, ВШ-УТ/035/Q 142, В105-УТ/501^142) | ||
| Паспорт | - | 36 экз. | |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 V3 до 750V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
