| Номер в госреестре | 74485-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4MT32 |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 4MT32 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в составе распределительных устройств (РУ) класса напряжения 10 кВ.
Принцип действия трансформатора напряжения 4MT32 основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор напряжения 4MT32 относится к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения 4MT32 с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах. Трансформаторы напряжения 4MT32 имеют вторичную обмотку для измерения.

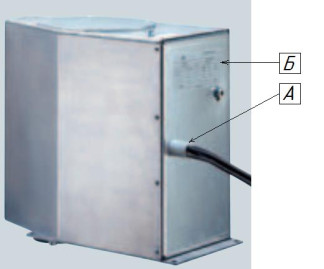

Трансформаторы напряжения 4MT32 представлены в двух модификациях: 4MT32 XC и 4MT32 ZEK (рисунок 1).
| Наименование характеристики | Значения | |
| 4MT32 XC | 4MT32 ZEK | |
| Класс напряжения, кВ | 10 | 10 |
| Номинальное напряжение первичной обмотки, кВ | 10/V3 | 10/V3 |
| Номинальное напряжение вторичной обмотки, В - 1а-1п | 100/V3 | 100/V3 |
| Класс точности вторичной обмотки - 1а-1п | 0,2 | 0,5 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 |
| Значения номинальной мощности вторичной обмотки, В • А - 1а-^ | 20 | 30 |
| Номинальная частота, Гц | 50 | 50 |
| Масса, не более, кг | 40 | 40 |
| Г абаритные размеры, не более, мм | 300x200x260 | 300x200x260 |
наносится на паспорт типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (Зав. №№ 05/10477850, 05/10477851, 05/10477852) | 4MT32 XC | 3 шт. |
| Трансформатор напряжения (Зав. №№ 06/06134 01, 06/06134 02, 06/06134 03) | 4MT32 ZEK | 3 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 V3 до 750V3 кВ»
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
