| Номер в госреестре | 74486-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | В105-СТ |
| Изготовитель | "ALSTOM Grid SAS", Франция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока В105-СТ (далее - трансформатор тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в сетях на напряжение 110 или 220 кВ.
Трансформатор тока сконструирован специально для установки в корпусе КРУЭ и не является обособленным конструктивным узлом. Токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки расположены на кольцевидных сердечниках смотированных на внутренних электродах. Трансформатор тока имеют четыре или шесть обмоток - измерительных и защитных. Выводы вторичных обмоток присоединены к проводным контактам, смонтированным на клемной колодке, на боковой поверхности корпуса. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам.
В связи с невозможностью нанесения поверительного клейма на трансформатор тока из-за особенностей конструкции, поверительное клеймо наносится на паспорт трансформатора.
Трансформатор ток выпущен в двух модификациях, на номинальное напряжение 110 и 220 кВ.

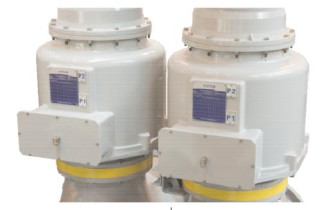

Общий вид трансформаторов показан на рисунке 1.
Таблица 1 - Метрологические и технические характеристики трансформатора тока
| Параметр | Значение | |
| Номинальное напряжение UHOM, кВ | 110 | 220 |
| Наибольшее рабочее напряжение, кВ | 126 | 252 |
| Номинальный первичный ток 11яоа, А | 2000 | |
| Номинальный вторичный ток 12яо„., А | 1 | |
| Класс точности обмоток для измерения | 0,5; 0,2S | |
| Класс точности обмоток для защиты | 10Р | |
| Номинальные вторичные нагрузки обмотки для цепей | ||
| измерения S^., В-А | ||
| - для измерения | 20 | |
| - для защиты | 30 | |
| Номинальная частота _/!,„., Гц | 50 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, ° С | от - 25 до + 40 | |
| Габаритные размеры трансформатора, мм, не более | ||
| - высота | 700 | 800 |
| - ширина | 600 | 670 |
| - длина | 600 | 570 |
| Масса трансформатора тока, кг, не более | 134 | 95,2 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование
Количество
Трансформатор тока В105-СТ (зав. №№ В105-СТ/001^141 В105-СТ/002/0141, В105-СТ/003/0141, В105-СТ/004/0141
В105-СТ/005/0141
В105-СТ/008/0141
В105-СТ/011/0141
В105-СТ/014/0141
В105-СТ/017/0141
В105-СТ/020/0141
В105-СТ/023/0141
В105-СТ/026/0141
В105-СТ/029/0141
В105-СТ/032/0141
В105-СТ/035/0141
В105-СТ/038/0141
В105-СТ/041/0141
В105-СТ/006/0141
В105-СТ/009/0141
В105-СТ/012/0141
В105-СТ/015/0141
В105-СТ/018/0141
В105-СТ/021/0141
В105-СТ/024/0141
В105-СТ/027/0141
В105-СТ/030/0141
В105-СТ/033/0141
В105-СТ/036/0141
В105-СТ/039/0141
В105-СТ/042/0141
В105-СТ/007/0141
В105-СТ/010/0141
В105-СТ/013/0141
В105-СТ/016/0141
В105-СТ/019/0141
В105-СТ/022/0141
В105-СТ/025/0141
В105-СТ/028/0141
В105-СТ/031/0141
В105-СТ/034/0141
В105-СТ/037/0141
В105-СТ/040/0141
В105-СТ/055/0142
| Наименование | Количество |
| В105-СТ/056^142, В105-СТ/057^142, В105-СТ/058^142, В105-СТ/059^142, В105-СТ/060^142, В105-СТ/061^142, В105-СТ/062^142, В105-СТ/063^142, В105-СТ/064^142, В105-СТ/065^142, В105-СТ/066^142, В105-СТ/067^142, В105-СТ/068^142, В105-СТ/069^142, В105-СТ/070^142, В105-СТ/071^142, В105-СТ/072^142, В105-СТ/073^142, В105-СТ/074^142, В105-СТ/075^142, В105-СТ/076^142, В105-CT/077/Q142, В105-CT/078/Q142 | |
| Паспорт | 66 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
- прибор сравнения КНТ-05 (Госреестр № 37854-08);
- магазин нагрузок МР 3027 (Госреестр № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформаторов или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока В105-СТ
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
