Газосигнализаторы паров метилдиэтаноламина в воздухе АКОНИТ-МДЭА, 74503-19

74503-19
Г азосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» предназначены для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации метилдиэтаноламина.
Карточка СИ
Номер в госреестре 74503-19
Наименование СИ Газосигнализаторы паров метилдиэтаноламина в воздухе
Обозначение типа СИ "АКОНИТ-МДЭА"
Изготовитель Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва
Год регистрации 2019
Срок свидетельства 25.03.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Г азосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» предназначены для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации метилдиэтаноламина.

Описание

Принцип измерений газосигнализаторов паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» (далее - газосигнализаторы) - ионизационный, заключающийся в изменении подвижности ионов, образующихся между электродами за счет облучения анализируемой среды бета-частицами, излучаемыми закрытым радионуклидным источником на основе Ni. При появлении в анализируемом воздухе молекул трибутилфосфата происходит ионизация этих молекул первичными ионами воздуха. Более тяжелые ионы имеют меньшую подвижность, что приводит к снижению той части ионного тока, которая формируется положительными ионами. Степень снижения тока является аналитическим сигналом. Источник бета-частиц является закрытым источником, имеет активность менее 1 МЗА (минимальная значимая активность) и не категорируется по потенциальной радиационной опасности. Газосигнализаторы являются стационарными одноблочными приборами непрерывного действия.

Конструктивно газосигнализаторы выполнены в металлическом пылевлагозащищенном корпусе, в котором располагаются:

-    камера с принудительной прокачкой анализируемой среды и установленным ионизационным детектором;

-    сетчатый сменный входной и выходной фильтры;

-    контроллер;

-    блок питания;

-    автомат включения питания;

-    тумблер и световой индикатор включения побудителя расхода;

-    исполнительные реле - 2 шт. На нижней поверхности корпуса газосигнализатора установлены: разъемы для подключения питания 220 В переменного тока и 24В постоянного тока, разъем для подключения внешних информационных систем (дискретные сигналы, Ethernet) и внешних исполнительных устройств, звуковой излучатель. На боковой поверхности газосигнализатора установлены светодиод включения питания и контроля работоспособности, мощный красный светодиод световой сигнализации превышения порогов, кнопка квитирования звука.

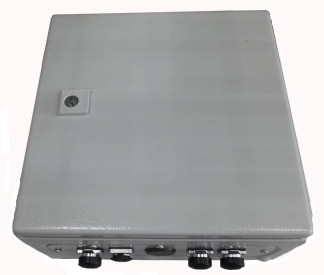

Отбор пробы - принудительный, за счёт встроенного побудителя расхода. Общий вид газосигнализатора и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Обозначение места нанесения знака поверки представлено на рисунке 2.

Место пломбировки Рисунок 1 - Общий вид газосигнализатора и схема пломбировки от несанкционированного доступа

Программное обеспечение

Встроенное ПО разработано для решения задач измерения массовой концентрации метилдиэтаноламина, сбора информации от ионизационного детектора, отображения данных, включения световой, звуковой сигнализации, реле и передачи данных по протоколу ModBus RTU TCP:

-    текущего времени;

-    данных о превышении порогового значения;

-    данных архива измерений;

-    сообщений об ошибках и предупреждений.

Встроенное ПО газосигнализаторов имеет следующую структуру:

-операционная система контроллера Деконт-А9;

-    модуль инициализации и настройки ионизационного детектора;

-    модуль опроса и обработки принятых от детектора данных;

-    модуль управления сигнализацией;

-    модуль передачи данных.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Akonit

Номер версии (идентификационный номер) ПО

1.01

Цифровой идентификатор ПО

отсутствует

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Порог срабатывания сигнализации, массовая концентрация метилдиэтаноламина, мг/м3

5,0

Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, массовая концентрация метилдиэтаноламина, мг/м3

±1,2

Пределы допускаемой дополнительной абсолютной погрешности срабатывания при изменении температуры окружающей среды в рабочих условиях эксплуатации, мг/м3

±1,2

Пределы допускаемой дополнительной абсолютной погрешности при изменении относительной влажности среды в рабочих условиях эксплуатации, мг/м3

±1,2

Время срабатывания газосигнализатора, мин, не более

10

Время прогрева газосигнализатора, мин, не более

30

Наименование характеристики

Значение

Г абаритные размеры газосигнализатора, мм, не более:

-    ширина

-    длина

-    высота

360

360

170

Масса газосигнализатора, кг, не более

12

Электрическое питание газосигнализаторов осуществляется:

-    переменным током с частотой 50±1 Г ц напряжением, В

-    постоянным током напряжением, В

от 180 до 242 от 18 до 24

Электрическая мощность, потребляемая газосигнализатором, Вт, не более

30

Рабочие условия эксплуатации:

-    диапазон температуры окружающей и анализируемой сред, °С

-    диапазон относительной влажности окружающей среды, %

-    диапазон атмосферного давления, мм рт.ст.

от +5 до +45 от 10 до 90 от 650 до 790

Степень защиты оболочки корпуса газосигнализатора по ГОСТ 14254-2015

IP54

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20 000

Знак утверждения типа

наносится типографическим способом или специальным штемпелем на титульный лист руководства по эксплуатации и на шильд-наклейку на газосигнализаторе.

Комплектность

Таблица 4 - Комплектность средства изме

рений

Наименование

Обозначение

Количество

Г азосигнализатор «АКОНИТ - МДЭА»

ЕКРМ.413445.049

1 шт.

Руководство по эксплуатации

ЕКРМ. 413445.049РЭ

1 экз.

Паспорт

ЕКРМ. 413445.049ПС

1 экз.

Методика поверки

1 экз.

Ведомость ЗИП

ЕКРМ. 413445.049ЗИ

1 экз.

Поверка

осуществляется по документу МП 74503-19 «Газосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА». Методика поверки», утвержденному ОАО ФНТЦ «Инверсия»

07 июня 2018 г.

Основные средства поверки:

-рабочий эталон 1-го разряда - генератор газовых смесей ГДП-102, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17431-09, в комплекте с источниками микропотока метилдиэтаноламина (ИМ-ГП-178-М-И), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую поверхность газосигнализатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ЕКРМ.413445.049ТУ Газосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» . Технические условия

74503-19
Номер в ГРСИ РФ:
74503-19
Производитель / заявитель:
Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва
Год регистрации:
2019
Cрок действия реестра:
25.03.2024
