| Номер в госреестре | 74506-19 |
| Наименование СИ | Установки автоматизированные бесконтактные |
| Обозначение типа СИ | Calipri модификаций C10 |
| Изготовитель | "NEXTSENSE GmbH", Австрия |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматизированные бесконтактные Calipri модификаций C10, С14, C40, C41, C42, Prime (далее - установки) предназначены для измерений геометрических параметров отклонений формы и взаимного расположения поверхностей деталей профиля железнодорожных колес, тормозных дисков, диаметра по гребню, параметров рельса, желобчатого рельса, стрелочного перевода, дефектов колес, зазоров в конструкции кузова автомобилей.
В процессе измерений сканирующий лазерный датчик установок создает световую метку на поверхности объекта, изображение которой проецируется на фотоприёмник. Место установки фотоприемника относительно лазерного датчика выбрано из условий обеспечения необходимой точности выполняемых измерений. При сканировании контура измеряемого объекта происходит перемещение изображения световой метки на объекте в поле зрения фотоприемника. Микропроцессор установок производит вычисление расстояний координат изображений световой метки по осям X и Y. Далее в вычислительном модуле установки по результатам измерений определяются размеры и геометрические параметры сканируемого объекта.
Установки модификаций C10, С14, C40, C41, C42 конструктивно состоят из:
- модуля оптоэлектронного бесконтактного лазерного датчика с фотоприемником и микропроцессором;
- вычислительного модуля;
- соединительных кабелей.
Установки модификации Prime выполнены в виде модуля оптоэлектронного бесконтактного лазерного датчика и фотоприемника со встроенным процессором и жидкокристаллическим дисплеем. Корпуса установок модификации Prime могут иметь различное цветовое оформление.

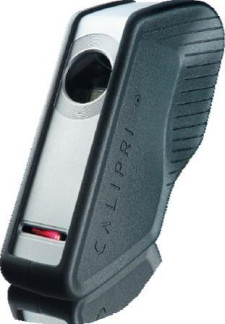

Общий вид установок автоматизированных бесконтактных Calipri модификаций C10, С14, C40, C41, C42, Prime представлен на рисунках 1 - 5.
ного бесконтактного лазерного датчика для
ного бесконтактного лазерного датчика для
_ установок автоматизированных бесконтакт-
установок автоматизированных бесконтактных
ных
Пломбирование установок не предусмотрено. Конструкция установок и применяемые материалы не позволяют осуществлять несанкционированный доступ без механического повреждения корпуса.
Для работы с установками используется программное обеспечение (далее - ПО) «Calipri Portable Operator», устанавливаемое на вычислительный модуль установок модификаций C10, С14, C40, C41, C42 и ПО «PrimeCenter», устанавливаемое на персональный компьютер для установок модификации Prime. ПО разработано для установок и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Calipri Portable Operator | PrimeCenter |
| Номер версии (идентификационный номер ПО), не ниже | 2018.1.0 | 2018.3.0.251 |
| Цифровой идентификатор ПО | 647e93d0548861e560f02abe 4a5f5cc40466d662e57d6ebb 5029e809e1a426a0 | acd7917a29cc5077e8635a222 d46ab2c8d6a88b7bf6b70f508 273dd7018a01b2 |
| Алгоритм вычисления цифрового идентификатора ПО | SHA256 | SHA256 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | С10, С14 | С41 | С40, С42, Prime |
| Диапазон измерений расстояний по оси X, мм | от 0 до 20 | от 0 до 68 | от 0 до 82 |
| Диапазон измерений расстояний по оси Y, мм | от 0,0 до 20,2 | от 0 до 57 | от 0 до 71 |
| Пределы допускаемой абсолютной погрешности измерений расстояний по осям X, Y, мкм | ±100 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | C10 | C14 | C40 | C41 | С42 | Prime |
| Длина волны лазерного излучения, нм | 660 | |||||
| Класс лазерной аппаратуры в соответствии с ГОСТ IEC 60825-1-2013 | 2М | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -10 до +35 80 | |||||
| Напряжение питания от аккумуляторного блока ,В | 24 | |||||
| Габаритные размеры модуля оптоэлектронного бесконтактного лазерного датчика, мм, не более: - длина - ширина - высота Габаритные размеры вычислительного модуля, мм, не более: - длина - ширина - высота | 188 72 86 270 188 38 | 164 64 63 270 188 38 | 188 72 86 270 188 38 | 105 72 110 270 188 38 | 164 64 63 270 188 38 | 164 64 63 |
| Масса, кг, не более: - модуля оптоэлектронного бесконтактного лазерного датчика - вычислительного модуля | 0,50 1,5 | 0,65 1,5 | 0,50 1,5 | 0,35 1,5 | 0,65 1,5 | 0,59 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль оптоэлектронный бесконтактный лазерного датчика | 1 шт. | |
| Вычислительный модуль* | - | 1 шт. |
| Мера для установок автоматизированных бесконтактных Calipri модификаций C10, С14, C40, C41, C42 | 1 шт. | |
| Мера для установок автоматизированных бесконтактных Calipri модификации Prime | По заказу | |
| Транспортировочный кейс | - | 1 шт. |
| Зарядное устройство для аккумуляторных батарей* | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Держатель для датчика | - | 1 шт. |
| Плечевой ремень | - | 1 шт. |
| Кабель зарядки | - | 1 шт. |
| Элемент крепления меры | - | 1 шт. |
| Поясной ремень | - | 1 шт. |
| Y- кабель | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Шаблон BR | - | По заказу |
| Шаблон RD | - | По заказу |
| Шаблон BS1 | - | По заказу |
| Шаблон AREL | - | По заказу |
| Шаблон D | - | По заказу |
| Шаблон ТД-1 | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 61-18 | 1 экз. |
| * - отсутствует в комплекте поставки для установок модификации Prime | ||
осуществляется по документу МП АПМ 61-18 «У становки автоматизированные бесконтактные Calipri модификаций C10, С14, C40, C41, C42, Prime. Методика поверки», утверждённому ООО «Автопрогресс-М» «07» ноября 2018 г.
Основные средства поверки:
- меры для установок автоматизированных бесконтактных Calipri модификаций C10, С14, C40, C41, C42, Prime (рег. № 72943-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «NEXTSENSE GmbH», Австрия
| Зарегистрировано поверок | 77 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
