| Номер в госреестре | 74512-19 |
| Наименование СИ | Спектрометры энергии гамма-излучения многоканальные |
| Обозначение типа СИ | MUCHA Star |
| Изготовитель | "Elysia-raytest GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры энергии гамма-излучения многоканальные MUCHA Star (далее - спектрометры MUCHA Star) предназначены для измерений характеристик гамма-излучения (распределение гамма-квантов по энергиям, интенсивности спектральных линий и т.п.), а также для измерений активности радионуклидов в счетных образцах в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия спектрометров MUCHA Star основан на преобразовании энергии гамма-излучения в объеме сцинтилляционного детектора в электрические импульсы пропорциональной амплитуды с последующим их преобразованием в цифровой код и накопление его в виде спектра, представляющего собой распределение числа гамма - квантов по энергии. Полученный спектр накапливается в памяти многоканального амплитудного анализатора и может обрабатываться в режиме реального времени с помощью специального программного обеспечения.

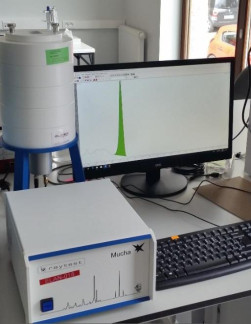

Спектрометры MUCHA Star состоят из:
- детектирующей системы;
- электронно-измерительного блока.
Детектирующая система спектрометров MUCHA Star представляет собой сцинтилляци-онный блок детектирования на основе кристалла Nal(Tl) размером 3х3", помещенный в свинцовую защиту.
Электронно-измерительный блок спектрометров MUCHA Star представляет собой модульную систему, в которую входит: вычислительный блок, включающий в себя блок высокого напряжения с предварительным усилителем, аналого-цифровой преобразователь для записи спектра и микропроцессор Motorola Мс68340; графический дисплей с сенсорной индикаторной панелью и блок энергопитания. Модульная конструкция блока позволяет производить замену различных компонентов путем перестановки соответствующего сменного модуля.
Пломбирование спектрометров MUCHA Star не предусмотрено.
Работа спектрометра осуществляется с помощью встроенного ПО «Mucha» под управлением автономного (внешнего) ПО «Gina Star», установленного на персональный компьютер.
Встроенное ПО «Mucha» обеспечивает регистрацию и передачу измеряемых сигналов во внешнее ПО, установленное на ПК, а также сохраняет настройки, установленные с помощью внешнего ПО. Запись встроенного ПО осуществляется в процессе производства, перепрограммирование в процессе эксплуатации невозможно.
Внешнее программное обеспечение (ПО) «Gina Star» устанавливается на персональный компьютер и работает под управлением операционной системы Windows. ПО является автономным и предназначено для настройки, проверки работоспособности, получения и обработки данных.
Разделение встроенного ПО «Mucha» и прикладного ПО «Gina Star» с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО «Mucha» и «Gina Star».
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения спектрометров энергии гамма-излучения многоканальных MUCHA Star от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значения | |
| Встроенное | Автономное (внешнее) | |
| Идентификационное наименование ПО | Mucha | Gina Star (gina_nt.exe) |
| Номер версии (идентификационный номер) ПО | 2.82 1) | 6.1 1) |
| Цифровой идентификатор ПО (по MD5) | недоступен | 4C0C2E0C73F8A468 E8FD2CCB295A6C0F 2) |
| 1) Номер версии не ниже указанного в таблице 2) Контрольная сумма файла относится к указанной в таблице версии программного обеспечения | ||
Таблица 2 - Метрологические характеристики спектрометров энергии гамма-излучения многоканальных MUCHA Star
| Наименование характеристики | Значение |
| Диапазон энергии регистрируемого гамма-излучения, кэВ | от 30 до 2000 |
| Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,7 кэВ радионуклида 137Cs, %, не более | 8 |
| Пределы допускаемой приведенной к верхней границе диапазона энергий регистрируемого гамма-излучения погрешности характеристики преобразования (интегральная нелинейность), % | ±1,0 |
| Эффективность регистрации гамма-квантов с энергией 661,7 кэВ (137Cs) в пике полного поглощения от точечного источника типа ОСГИ, расположенного на торце детектора, %, не менее | 10 |
| Максимальная входная статистическая загрузка, с-1 | 50000 |
| Нестабильность показаний за 8 ч непрерывной работы, %, не более | ±2 |
| Время установления рабочего режима, мин, не более | 60 |
| Наименование характеристики | Значение |
| Питание осуществляется от сети переменного тока: - напряжение, В | 230 ;-323 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, ВА, не более | 30 |
| Габаритные размеры, мм, не более: | |
| - электронно-измерительный блок: | |
| - длина | 310 |
| - ширина | 260 |
| - высота | 170 |
| - детектирующая система: | |
| - диаметр | 80 |
| - высота | 270 |
| - свинцовая защита детектора на треножнике: | |
| - диаметр | 180 |
| - высота | 445 |
| Масса, кг, не более: | |
| - электронно-измерительный блок | 4,0 |
| - детектирующая система | 1 |
| - свинцовая защита детектора | 75 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность (при температуре +30 °С), %, не более | 70 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы после ввода в эксплуатацию, лет | 15 |
наносится методом компьютерной графики на титульный лист Руководства по эксплуатации спектрометра энергии гамма-излучения многоканального MUCHA Star и на пленочную этикетку, клеящуюся на лицевой панели корпуса электронно-измерительного блока.
Таблица 4 - Комплектность спектрометра MUCHA Star
| Наименование | Обозначение | Количество |
| Спектрометр энергии гамма-излучения многоканальный MUCHA Star в составе: Электронно-измерительный блок Детектирующая система Свинцовая защита детектора на треножнике Комплект кабелей Программное обеспечение (ПО)1) | MUCHA Star Детектор 3x3" Nal(Tl) Gina Star | 1 1 1 1 1 |
| Руководство по эксплуатации | Спектрометры энергии гамма-излучения многоканальные MUCHA Star. Руководство по эксплуатации. | 1 |
| Методика поверки | МП 2101-002-2018 | 1 |
| Компьютер2-* | - | 1 |
| Наименование | Обозначение | Количество | |
| Принтер2) | - | 1 | |
| 1) Поставляется в виде дистрибутива на компакт диске, электронном путем самостоятельной загрузки с web-сайта производителя. 2) Дополнительная поставка по желанию заказчика. | носителе или | ||
осуществляется по документу МП 2101-002-2018 «ГСИ. Спектрометры энергии гамма-излучения многоканальные MUCHA Star. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 июля 2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3 (рег. № 46383-11), активностью от 104 до 105 Бк с погрешностью не более ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
