| Номер в госреестре | 74515-19 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | КИ-У |
| Изготовитель | ООО НПФ "Сенсорика", г.Екатеринбург |
| Год регистрации | 2019 |
| Срок свидетельства | 26.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные КИ-У (далее - комплексы) предназначены для измерений параметров технологического процесса (уровня, разности уровня (перепада) жидкости, температуры, давления, напряжения, силы постоянного тока)
Принцип действия измерительных каналов (далее - ИК) комплексов основан на:
- преобразовании значения уровня, температуры, электрического напряжения, силы постоянного тока первичными измерительными преобразователями (далее - ИП);
- передаче электрических сигналов от ИП на универсальные аналоговые входы преобразователя измерительного Ш932.9А (далее - преобразователь Ш932.9А);
- отображении измеренных значений (в цифровом или графическом виде) на цветном графическом дисплее преобразователя Ш932.9А.
Комплексы реализуют следующие функции:
- измерение и отображение значений уровня, температуры, давления, постоянного напряжения, силы постоянного тока;
- измерение разности значений уровня двумя выбранными оператором ИК комплекса;
- предупредительную и аварийную сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования;
- противоаварийную защиту оборудования;
- накопление, регистрацию и хранение поступающей информации;
- вывод информации на диспетчерский щит;
- диагностику ИК и каналов связи;
- формирование статистической информации.
Функционально комплексы состоят из следующих компонентов (наличие и количество компонентов определяется заказом):
- первичных измерительных преобразователей утвержденных типов и внесенных в Федеральный информационный фонд по обеспечению единства измерений:
- уровнемеров, термоэлектрических преобразователей по ГОСТ Р 8.585-2001;
- термопреобразователей сопротивления по ГОСТ 6651-2009;
- измерительных преобразователей давления;
- блоков питания;
- преобразователя измерительного Ш932.9А, рег. № ФИФ 66651-17;
- шкафа управления, контроля, сигнализации УКС для размещения преобразователя Ш932.9А, блоков питания.
В зависимости от параметров контролируемой жидкости в составе комплекса могут применяться первичные измерительные преобразователи уровня различных видов: уровнемеры микроволновые (регистрационный № 55965-13), уровнемеры ультразвуковые (регистрационный № 17670-13), уровнемеры микроимпульсные (регистрационный № 47249-16), уровнемеры поплавковые (регистрационный № 24715-14).
Допускается применение иных первичных измерительных преобразователей при выполнении следующих условий:
- ИП должны быть утвержденных типов и внесенные в Федеральный информационный фонд по обеспечению единства измерений;
- ИП должны быть совместимы с преобразователем Ш932.9А;
- метрологические характеристики ИП должны быть не ниже приведенных в таблице 2.
Конструктивно преобразователь Ш932.9А поставляется установленным в щит, а первичные преобразователи поставляются совместно с конструктивными элементами для их монтажа на объекте.
Структура обозначения комплексов измерительных КИ-У
КИ-У - Х - Х/Х - Х/Х - Х/Х - Х/Х - Х/Х - Х/Х - КПЛШ.425290.002ТУ
Климатическое
исполнение: ТВ4.1 или -
УХЛ4 по ГОСТ 15150
Монтажное устройство:
тип (определяется с учетом_
конструктивных особенностей места установки)/количество
ИП (тип/количество) -
Преобразователь Ш932.9А1) _
(исполнение/модификация)
Вторичный преобразователь^ 2) (тип, исполнение/количество)
Блок питания
(тип, исполнение/количество)
Шкаф УКС1) _
(модификация/количество)
Обозначение технических условий
Примечания:
1) При отсутствии данного базового модуля в конкретном заказе ставится 0/0.
2) Вторичный преобразователь указывается при раздельном исполнении ИП.

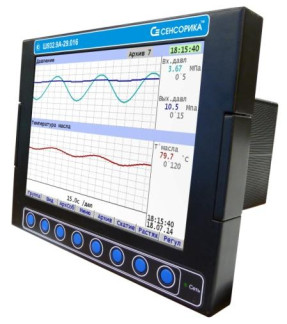

Общий вид комплексов представлен на рисунках 1 - 4: рисунок 1 - преобразователь Ш932.9А, рисунки 2, 3, 4 - первичные измерительные преобразователи. Пломбирование комплексов не предусмотрено.
V
FMR50 FMR51 FMR52
а) уровнемер микроволновый Micropilot
I
I
FMP50 FMP51 FMP52 FMP53 в) уровнемер микроимпульсный Levelflex
г) преобразователь магнитный поплавковый «ПМП»
а) преобразователи термоэлектрические ТХАс-2088
б) термопреобразователи сопротивления ТМ-9201
В составе ИК комплексов используется программное обеспечение преобразователей Ш932.9А, являющееся метрологически значимым.
Метрологически значимое ПО записывается во встроенную постоянную память преобразователей Ш932.9А при его изготовлении. Преобразователь Ш932.9А выполняет самодиагностику и обеспечивает защиту от несанкционированного доступа к информации и параметрам настройки за счет использования трехуровневой системы паролей. Механическая защита ПО осуществляется за счет применения разрушаемой шильд-наклейки на корпус преобразователей Ш932.9А.
Идентификационные данные программного обеспечения преобразователя Ш932.9А представлены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sh932 |
| Номер версии (идентификационный номер) ПО | Не ниже 1.38 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Диапазоны измерений (ДИ) ИК, пределы допускаемой основной приведенной к ДИ погрешности_
| Диапазоны измерений ИК | Пределы допускаемой основной приведенной к ДИ погрешности, % | Состав ИК | |
| Первичный измерительный преобразователь (тип, рег. номер ФИФ) | Преобразователь Ш932.9А, рег. № ФИФ 66651-17 (пределы допускаемой основной приведенной к ДИ погрешности, %) | ||
| 1 | 2 | 3 | 4 |
| ИК уровня | |||
| от 0,2 до 45 м | ±0,3 | Уровнемер микроволновый Micropilot FMR5*, рег. № ФИФ 55965-13 | ±0,1 |
| от 0,4 до 10 м | ±0,3 | Уровнемер ультразвуковой Prosonic М, рег. № ФИФ 17670-13 | |
| от 0,1 до 45 м | ±0,3 | Уровнемер микроимпульсный Levelflex FMP5*, рег. № ФИФ 47249-16 | |
| от 0,1 до 6 м | ±0,4 | Преобразователь магнитный поплавковый «ПМП», рег. № ФИФ 24715-14 | |
| 1 | 2 | 3 | 4 |
| ИК температуры | |||
| от - 40 до + 600 °С | ±0,6 | Преобразователь термоэлектрический ТХАс-2088, рег. № ФИФ 15635-09 | ±0,1 |
| от - 50 до + 160 °С | ±0,7 | Термопреобразователь сопротивления ТПс-9201, рег. № ФИФ 68906-17 | |
| ИК давления | |||
| от 0,4 кПа до 10 МПа | ±0,5 | Преобразователь давления измерительный СДВ, рег. № ФИФ 28313-11 | ±0,1 |
| ИК постоянного напряжения | |||
| от 0 до 100 мВ от 0 до 1 В | ±0,25 | - | ±0,1 |
| ИК силы постоянного тока | |||
| от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА | ±0,25 | - | ±0,1 |
| Примечания: 1. t - значение измеряемой температуры, °С. 2. Для ИК уровня и ИК давления используется диапазон выходного сигнала от 4 до 20 мА. | |||
Таблица 3 - Пределы допускаемой дополнительной погрешности ИК
| Измерительный канал | Пределы допускаемой дополнительной приведенной к ДИ погрешности от изменения температуры окружающего воздуха в пределах рабочих температур, % |
| ИК уровня | ±0,4 |
| ИК температуры | ±0,2 |
| ИК давления | ±0,4 |
| ИК постоянного напряжения | ±0,2 |
| ИК силы постоянного тока | ±0,2 |
Таблица 4 - Пределы допускаемой приведенной к ДИ погрешности измерений разности значений уровня_
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной к ДИ погрешности измерений разности значений уровня двумя ИК комплекса, % | ± 0,8 |
| Пределы допускаемой дополнительной приведенной к ДИ погрешности измерений разности значений уровня двумя ИК комплекса, % | ± 0,8 |
| Примечание: разность значений параметра измеряется на основе показаний двух идентичных по составу и характеристикам ИК комплекса, работающих в одном ДИ уровня. | |
| Наименование характеристики | Значение |
| Наибольшее количество измерительных каналов | 32 |
| Габаритные размеры компонентов комплекса, мм, не более: - первичные измерительные преобразователи: | |
| диаметр | 220 |
| длина | 2000 |
| - преобразователь измерительный Ш932.9А: | |
| длина | 253 |
| ширина | 268 |
| высота | 222 |
| - шкаф УКС: | |
| длина | 435 |
| ширина | 600 |
| высота | 645 |
| Наименование характеристики | Значение |
| Масса компонентов комплекса, кг, не более: | |
| - первичные измерительные преобразователи | 14 |
| - преобразователь измерительный Ш932.9А | 6 |
| - шкаф УКС | 35 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | ~220-33 |
| - частота, Гц | 50 ± 1 |
| Рабочие условия эксплуатации комплекса: | |
| - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность окружающего воздуха, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Нормальные условия эксплуатации комплекса: | |
| - температура окружающей среды, °C | от +15 до +25 |
| - относительная влажность окружающего воздуха, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, не более, лет | 12 |
| Средняя наработка на отказ, не более, ч: | 50 000 |
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплексы измерительные КИ-У в составе: - Первичные измерительные преобразователи; - Монтажные устройства; - Преобразователи измерительные Ш932.9А; - Блок питания для ИП; - Шкаф УКС | КИ-У - Х - Х/Х - Х/Х -Х/Х - Х/Х - Х/Х - Х/Х -КПЛШ.425290.002ТУ | 1* |
| Руководство по эксплуатации | КПЛШ.425290.002 РЭ | 1 экз. |
| Формуляр | КПЛШ.425290.002 ФО | 1 экз. |
| Методика поверки (копия) | МП 110-221-2018 | 1 экз. |
| Наименование | Обозначение | Количество |
| Комплексы измерительные КИ-У в составе: - Первичные измерительные преобразователи; - Монтажные устройства; - Преобразователи измерительные Ш932.9А; - Блок питания для ИП; - Шкаф УКС | КИ-У - Х - Х/Х - Х/Х -Х/Х - Х/Х - Х/Х - Х/Х -КПЛШ.425290.002ТУ | 1* |
| Руководство по эксплуатации | КПЛШ.425290.002 РЭ | 1 экз. |
| * Количество и тип СИ, входящих в комплект поставки, определяется требованиями заказчика, отраженными в договоре поставки. | ||
осуществляется по документу МП 110-221-2018 «ГСИ. Комплексы измерительные КИ-У. Методика поверки», утвержденному ФГУП «УНИИМ» 28.11.2018 г.
Основные средства поверки:
- Рабочий эталон единицы напряжения постоянного электрического тока 3 разряда по ГОСТ 8.027-2001 в диапазоне значений от 0 до 1 В, единицы силы постоянного электрического тока 2 разряда по Приказу Росстандарта от 01.10.2018 г. № 2091 в диапазоне значений от 0 до 20 мА (калибратор электрических сигналов CA 100, рег. № ФИФ 19612-03).
- Рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Росстандарта от 15.02.2016 г. № 146 в диапазоне значений от 0,1 до 100 Ом (магазин электрического сопротивления Р4830, рег. № ФИФ 4614-74).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (с Изменением № 1)
Приказ Росстандарта от 01.10.2018 г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А
Приказ Росстандарта от 15.02.2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Технические условия КПЛШ.425290.002 ТУ «Комплексы измерительные КИ-У»
