| Номер в госреестре | 74527-19 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический теплоизолированный |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ООО "РН-Туапсинский НПЗ", г.Туапсе |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-2000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска жидкости.
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-2000 основан на измерении объема жидкости в зависимости от уровня его наполнения.
Резервуар представляет собой вертикальный сварной сосуд со стационарной крышей, с теплоизоляцией. Стенка резервуара полистовой сборки. Днище - одинарное, рулонного типа. Основанием является кольцевой фундамент, насыпная подушка, гидроизолирующий слой, асфальтобетонное покрытие. Резервуар снабжен люками-лазами и штуцерами. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску жидкости: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб; прибором для замера уровня; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - наземная.
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-2000 с заводским номером Р-40, расположен на территории Общества с ограниченной ответственностью «РН-Туапсинский нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»).

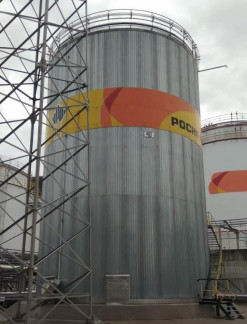

Общий вид резервуара РВС-2000 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,2 |
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °C | от -40 до +50 |
| Температура хранимой жидкости, °C | от -40 до +50 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-2000 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. | |
| Методика поверки | МП 0003-2018 | 1 экз. |
осуществляется по документу МП 0003-2018 «Инструкция. ГСИ. Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-2000. Методика поверки», утвержденному АО «Метролог» 19 ноября 2018 г.
Основные средства поверки:
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
Рабочий эталон единицы длины 2-го разряда в диапазоне значений от 0,6 до 120 м, 3.2.ГАФ.0003.2017 (Машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120).
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
