| Номер в госреестре | 74530-19 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | СПГ-ИК |
| Изготовитель | ООО "Авант", г.Уфа |
| Год регистрации | 2019 |
| Срок свидетельства | 26.03.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные СПГ -ИК (далее - комплексы) предназначены для вычислений объемного расхода и объема газа, приведенных к стандартным условиям (температура плюс 20 °С, абсолютное давление 0,101325 МПа) путем измерения электрических сигналов от первичных измерительных преобразователей (далее - ПИП), а также регистрации температуры, абсолютного давления и объемного расхода газа при рабочих условиях.
Принцип действия комплексов основан на аналого-цифровом преобразовании сигналов от ПИП утвержденного типа с метрологическими характеристиками, приведенными в Таблице 3, с дальнейшим использованием полученных значений температуры, абсолютного давления и объемного расхода газа при рабочих условиях для вычисления объемного расхода и объема газа, приведенных к стандартным условиям.

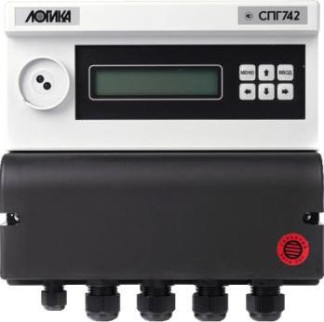

Комплексы являются проектно-компонуемыми изделиями и в зависимости от исполнения состоят корректора СПГ742 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 48867-12), корректора СПГ761 (регистрационный номер 36693-13) или корректора СПГ762 (регистрационный номер 37670-13). В состав измерительных каналов силы постоянного тока комплексов также могут входить барьеры искрозащиты энергетические БИС-А-Ех (Метран-630-Ех) (регистрационный номер 36335-13), предназначенные для передачи сигналов силы постоянного тока от 4 до 20 мА и сигналов термометров сопротивления.
Комплексы выпускаются в трех модификациях: СПГ-ИК-742, СПГ-ИК-761, СПГ-ИК-762, которые отличаются типом корректора, входящего в состав комплексов.
Структурная схема комплексов приведена на рисунке 1.
лет
Рисунок 3 - Общий вид барьеров искрозащиты, входящих в состав комплексов
Пломбировка комплексов от несанкционированного доступа не предусмотрена. Пломбировка корректоров и барьеров искрозащиты, входящих в состав комплексов, от несанкционированного доступа осуществляется в соответствии с описанием типа данных средств измерений.
Комплексы выполняют следующие основные функции:
- измерение сигналов силы постоянного тока, сигналов термометров сопротивления и частоты импульсных сигналов;
- преобразование входных электрических сигналов в значения температуры, абсолютного давления и объемного расхода газа при рабочих условиях;
- вычисление объемного расхода и объема газа, приведенных к стандартным условиям, в соответствии с ГОСТ Р 8.740-2011;
- вычисление физических свойств газа в соответствии с ГОСТ 30319.2-2015;
- архивирование измеренных значений, сообщений о перерывах питания, о нештатных ситуациях и об изменениях настроечных параметров;
- отображение текущих и архивных данных, а также настроечных параметров на встроенном табло;
- защита архивных данных и настроечных параметров от изменений;
- коммуникация с внешними устройствами через порты RS232 и RS485.
Программное обеспечение (далее - ПО) комплексов является встроенным, не перезагружаемым при эксплуатации. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | 1.0 | 03.х.хх | 2.0 |
| Цифровой идентификатор ПО | 2D48 | D36A | 4C0C |
| Модификация комплексов | СПГ-ИК-742 | СПГ-ИК-761 | СПГ-ИК-762 |
Таблица 2 - Метрологические характеристики комплексов
| Наименование характеристики | Значение |
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 |
| Диапазон измерений сигналов термопреобразователей сопротивления, выраженный в единицах температуры, °С | от -40 до +70 |
| Диапазон измерений частоты импульсного сигнала, Гц | от 0,5 до 1000 Гц |
| Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока, % диапазона измерений: - без барьера искрозащиты - при наличии барьера искрозащиты | ±0,10 ±0,15 |
| Пределы допускаемой относительной погрешности измерений сигналов термопреобразователей сопротивления, % | ±0,17 |
| Пределы допускаемой относительной погрешности измерений частоты импульсных сигналов, % | ±0,1 |
Таблица 3 - Метрологические характеристики подключаемых к комплексам ПИП утвержденного типа и соответствующие значения погрешности вычисления объемного расхода и объема газа, приведенных к стандартным условиям, комплексов_
| Наименование характеристики | Значение | |||||||||
| Диапазон измерений ПИП объемного расхода , м3/ч | от 0,1 до 30000 | |||||||||
| Пределы допускаемой относительной погрешности ПИП объемного расхода, % | ±1,0 | ±1,5 | ±2,0 | |||||||
| Диапазон измерений ПИП абсолютного * давления , МПа | от 0 до 7 | |||||||||
| Пределы допускаемой приведенной погрешности ПИП абсолютного давления, % диапазона измерений | ±0,25 | ±0,25 | ±0,5 | ±0,25 | ±0,5 | ±0,25 | ±0,25 | ±0,5 | ±0,25 | ±0,5 |
| Максимальное отношение настроенного верхнего предела измерений ПИП абсолютного давления к измеряемому абсолютному давлению, не более | 2,8:1 | 5:1 | 2,5:1 | 7:1 | 3,5:1 | 3,5:1 | 6:1 | 3:1 | 3,5:1 | 2:1 |
| * Диапазон измерений ПИП температуры , °С | от -40 до +70 | |||||||||
| Класс допуска ПИП температуры с выходным сигналом сопротивления по ГОСТ 6651-2009 | A, B | |||||||||
| Пределы допускаемой приведенной погрешности ПИП температуры с выходным сигналом силы постоянного тока от 4 до 20 мА, % от диапазона измерений | ±0,15 | |||||||||
| Пределы допускаемой относительной погрешности вычисления объемного расхода и объема газа, *** приведенных к стандартным условиям , %, в зависимости от значения объемного расхода газа, приведенного к стандартным условиям, и метрологических характеристик подключаемых к комплексу ПИП: - более 100000 м3/ч - от 20000 до 100000 м3/ч - от 0,1 до 20000 м3/ч | ±1,4 ±1,4 ±1,4 | ±1,9 ±1,9 | ±2,4 | ±1,9 ±1,9 | ±2,4 | ±2,4 | ||||
| Диапазоны измерений ПИП могут быть перенастроены в указанных пределах в соответствии с эксплуатационными документами ПИП. При подключении ПИП температуры необходимо учитывать диапазон измерений сигналов термопреобразователей сопротивления комплексов. Без учета погрешности определений компонентного состава и плотности газа при стандартных условиях, плотность газа при стандартных условиях должна находиться в пределах от 0,66 до 0,75 кг/м3, содержание азота - от 0,5 до 2,5 % (молярная доля), содержание диоксида углерода - от 0,05 до 0,5 % (молярная доля). | ||||||||||
| Наименование характеристики | Значение |
| Номинальные-статические характеристики подключаемых термопреобразователей сопротивления по ГОСТ 6651-2009: | |
| - СПГ-ИК-742 | Pt100, 100П, 100М |
| - СПГ-ИК-761, СПГ-ИК-762 | Pt100, 100П, 100М, Pt50, 50П, 50М |
| Схема подключения термопреобразователей сопротивления | Четырехпроводная |
| Параметры электрического питания: | 220+23 |
| - напряжение переменного тока, В | |
| - частота переменного тока, Гц | 50±1 |
| - напряжение постоянного тока, В | 12±3 |
| Потребляемая мощность, В • А, не более | 15 |
| Габаритные размеры корректоров, мм, не более: | |
| - высота | 220 |
| - ширина | 244 |
| - глубина | 87 |
| Габаритные размеры барьеров искрозащиты, мм, не более: | |
| - высота | 75 |
| - ширина | 23 |
| - глубина | 125 |
| Масса корректоров, кг, не более | 2 |
| Масса барьеров искрозащиты, кг, не более | 0,1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +16 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 12 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные СПГ -ИК | - | 1 шт. |
| Паспорт | ВТПЕ.411734.001 ПС | 1 экз. |
| Руководство по эксплуатации | ВТПЕ.411734.001 РЭ | 1 экз. |
| Методика поверки | МП 3001/1-311229-2019 | 1 экз. |
осуществляется по документу МП 3001/1-311229-2019 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные СШ-ИК. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 30 января 2019 г.
Основное средство поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) (регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт комплексов.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам измерительновычислительным СПГ-ИК
ВТПЕ.411734.001 ТУ Комплексы измерительно-вычислительные СПГ-ИК. Технические условия
