| Номер в госреестре | 74531-19 |
| Наименование СИ | Уровнемеры волноводные радарные |
| Обозначение типа СИ | Eclipse 706 |
| Изготовитель | "MAGNETROL International N.V.", Бельгия |
| Год регистрации | 2019 |
| Срок свидетельства | 26.03.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры волноводные радарные Eclipse 706 (далее - уровнемеры) предназначены для измерений уровня жидких и сыпучих сред и уровня границы раздела сред жидкостей, преобразований измеренных значений в выходные аналоговые сигналы силы постоянного тока и выходные цифровые сигналы.
Принцип работы уровнемеров основан на измерении времени распространения электромагнитного импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды или границы раздела измеряемых сред, пересчете его в расстояние и дальнейшем преобразовании в выходной аналоговый сигнал силы постоянного тока и выходной цифровой сигнал.
Конструктивно уровнемеры состоят из электронного блока и зонда, которые соединены между собой. Возможно компактное и раздельное исполнение с соединительным кабелем длиной до 3,6 м. Уровнемеры могут поставляться с внешними камерами или совместно с магнитными указателями уровня.
Электронный блок включает в себя:
- съёмный жидкокристаллический (далее - ЖК) дисплей (при наличии), отображающий измеренные величины, обеспечивающий навигацию по меню и отображение эхо-кривой. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемеров;
- разъемы для подсоединения проводных интерфейсов передачи данных в виде аналогового сигнала силы постоянного тока с коммуникацией по протоколам HART, Foundation Fieldbus, Profibus и Modbus;
- микроконтроллер с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы).
Зонды конструктивно подразделяются на шесть видов: увеличенные коаксиальные, малые коаксиальные (в том числе для пара), камерные, одностержневые жесткие, однокабельные гибкие, двухкабельные гибкие.
Зонды выпускаются в следующих модификациях, отличающихся различными условиями эксплуатации, диапазонами измерений, классами точности и конструкцией:
- увеличенные коаксиальные: 7yD, 7yP, 7yT;
- малые коаксиальные: 7yD, 7yP, 7yT;
- малые коаксиальные для пара: 7yS;
- камерные: 7yG, 7yJ, 7yL;
- одностержневые жесткие: 7yF, 7yM, 7yN;
- однокабельные гибкие: 7y1, 7y2, 7y3, 7y6;
- двухкабельные гибкие: 7y5, 7y7.
Уровнемеры сертифицированы согласно требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ Р МЭК 61508-3-2012, ГОСТ Р МЭК 61508-4-2012, ГОСТ Р МЭК 61508-5-2012, ГОСТ Р МЭК 61508-6-2012, ГОСТ Р МЭК 61508-7-2012 (IEC 61508 : 2010 Parts 1-7) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL 3 при однородном резервировании (HFT=1).
б) общий вид зондов уровнемеров (слева направо: одностержневой жесткий, увеличенный коаксиальный, двухкабельный гибкий, малый коаксиальный, камерный, однокабельный

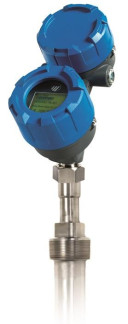

а) общий вид электронного блока уровнемеров
гибкий, малый коаксиальный для пара)
Рисунок 1 - Общий вид уровнемеров
Уровнемеры имеют встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО является метрологически значимым и обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- измерение расстояния до верхнего уровня жидких и сыпучих сред и до границы раздела сред жидкостей, вычисление объема емкости по заранее введенным характеристикам;
- формирование выходного аналогового сигнала силы постоянного тока и выходного цифрового сигналов;
- настройку и диагностику аппаратной части уровнемеров.
Встроенное ПО уровнемеров подавляет и игнорирует ложные эхо-сигналы путём переменного распределения порогового значения по длине зонда, информирует о росте налипания (необходимости прочистки зонда) путем отслеживания роста во времени величины ложного сигнала, компенсирует замедления распространения волн в условиях пара по анализу времени отражения от механической мишени в конструкции зонда, совершает самодиагностику (информирует о низком напряжении, слабом эхо-сигнале, необходимости настройки аналогового выхода).
Метрологические характеристики уровнемеров нормированы с учетом влияния встроенного ПО, которое заносится в защищенную от записи память микропроцессора уровнемеров предприятием-изготовителем и недоступна для потребителя.
Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.
Уровнемеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.
Для настройки и обслуживания уровнемеров по протоколам HART, Foundation Fieldbus, Profibus, Modbus c персонального компьютера используется внешнее ПО «PACTware».
Идентификационные данные встроенного ПО уровнемеров представлены в таблицах 1 и 2.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО 1-й версии
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MODEL 706HT |
| Номер версии (идентификационный номер) ПО | не ниже 1.0c A |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные встроенного ПО 2-й версии
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MODEL 706HT |
| Номер версии (идентификационный номер) ПО | не ниже EOR 4060 XXXXXX |
| Цифровой идентификатор ПО | - |
Таблица 3 - Основные метрологические и технические характеристики уровнемеров
| Наименование характеристики | Значение |
| Диапазоны длин изготавливаемых зондов, L, в зависимости от модификаций уровнемеров и конструкции зонда, мм: - уровнемеры модификаций 7yD, 7yP, 7yT с увеличенным коаксиальным зондом - уровнемеры модификаций 7yD, 7yP, 7yS, 7yT с малым коаксиальным зондом - уровнемеры модификаций 7yG, 7yJ, 7yL с камерным зондом - уровнемеры модификаций 7yF, 7yM, 7yN с одностержневым жестким зондом - уровнемеры модификаций 7y1, 7y2, 7y3, 7y6 с однокабельным гибким зондом - уровнемеры модификаций 7y5, 7y7 с двухкабельным гибким зондом | от 300 до 9990 от 300 до 6100 от 300 до 7320 от 300 до 7320 от 1000 до 30000 от 1000 до 30000 |
| Диапазон измерений уровня жидких и сыпучих сред в зависимости от модификаций уровнемеров, мм: - уровнемеры модификаций 7yG, 7yT, 7yL, 7yP, 7yD, 7yJ - уровнемеры модификации 7yS - уровнемеры модификаций 7y5, 7y7, 7y1, 7y2, 7y3, 7y6 - уровнемеры модификаций 7yF, 7yM, 7yN | от 0* до L от 0* до L от 0* до L-100 от 0* до L-100 |
| Диапазон измерений уровня границы раздела сред жидкостей в зависимости от модификаций уровнемеров, мм: - уровнемеры модификаций 7yG, 7yT, 7yL, 7yP, 7yD, 7yJ - уровнемеры модификации 7yS - уровнемеры модификаций 7y5, 7y7, 7y1, 7y2, 7y3, 7y6 - уровнемеры модификаций 7yF, 7yM, 7yN | от 50* до L-50 от 50* до L-50 от 50* до L-150 от 50* до L-150 |
| Пределы допускаемой основной абсолютной погрешности измерений и преобразований уровня жидких и сыпучих сред, мм | ±2 |
| Пределы допускаемой основной абсолютной погрешности измерений и преобразований уровня границы раздела сред жидкостей, мм | ±10 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений и преобразований уровня жидких и сыпучих сред и уровня границы раздела сред при изменении температуры окружающей среды от нормальных условий измерений в пределах рабочих на каждые 10 °С, мм | ±0,5 |
| Диапазон температуры рабочей среды, в зависимости от модификаций уровнемеров, °С: - 7уТ, 7yG, 7yF, 7y1, 7y7 - 7уР, 7yL, 7уМ, 7y3 - 7yD, 7yJ, 7yN, 7y6 - 7yS - 7y2, 7y5 | от -55 до +200 от -196 до +200 от -196 до +450 от -50 до +400 от -40 до +65 |
| Наименование характеристики | Значение |
| Максимальное рабочее избыточное давление измеряемой среды, в зависимости от модификаций уровнемеров, МПа: - 7y2, 7y5 - 7уТ, 7yG, 7yF, 7y1, 7y7 - 7yS - 7уР, 7yD, 7yL, 7yJ, 7уМ, 7yN, 7y3, 7y6 | 0,35 7 20,7 43,1 |
| Выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 |
| Выходной цифровой сигнал | Hart, Foundation Fieldbus, Profibus, Modbus |
| Напряжение питания постоянного тока, В, для уровнемеров: - общепромышленного исполнения - взрывозащищенного исполнения | от 11 до 36 от 9 до 32 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Масса электронного блока уровнемеров, кг, не более, в зависимости от материала корпуса: - алюминий - нержавеющая сталь | 2 4,5 |
| Габаритные размеры электронного блока уровнемеров (высотахширинахглубина), мм, не более | 212x102x192 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от +15 до +25 до 80 |
| Рабочие условия измерений для уровнемеров общепромышленного исполнения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации), % | ** от -60 до +80 от 0 до 95 |
| Рабочие условия измерений для уровнемеров взрывозащищенного исполнения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (без конденсации), % | ** от -60 до +70 от 0 до 95 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 900 000 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X 1Ex d [ia Ga] IIC T6 Gb X Ex tb [ia Da] IIIC T85^ Db X 2Ex nA [ia Ga] IIC T4 Gc X |
| * - нижнее значение диапазона измерений определяется конструктивным исполнением зонда; ** - при температуре ниже минус 20 °С и выше плюс 70 °С показания на ЖК-дисплее датчика могут быть трудноразличимы, скорость обновления показаний снижается. | |
наносится на табличку из нержавеющей стали, закрепленную на корпусе уровнемеров методом гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер волноводный радарный Eclipse 706 | - | 1 шт. |
| Руководство по эксплуатации | 57-606 | 1 экз. |
| Методика поверки* | ИЦРМ-МП-005-19 | 1 экз. |
| Комплект монтажных частей | - | 1 шт. |
| Примечание - * - поставляется по заказу. | ||
осуществляется по документу ИЦРМ-МП-005-19 «Уровнемеры волноводные радарные Eclipse 706. Методика поверки», утвержденному ООО «ИЦРМ» 25.01.2019 г.
Основные средства поверки:
- стенд для поверки и калибровки средств измерений уровня ЭЛМЕТРО СПУ (регистрационный номер в Федеральном информационном фонде 56506-14);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- рулетка измерительная металлическая Р30Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15);
- термометр цифровой эталонный ТЦЭ-005 модификации ТЦЭ-005/М3 (регистрационный номер в Федеральном информационном фонде 40719-15);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемеров.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
