| Номер в госреестре | 74535-19 |
| Наименование СИ | Резервуары шаровые стальные |
| Обозначение типа СИ | РШС-600 |
| Изготовитель | ПАО "Уралхиммаш", г.Екатеринбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары шаровые стальные РШС-600 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска сжиженных углеводородных сред.
Принцип действия резервуаров шаровых стальных РШС-600 основан на измерении объема сжиженных газов в зависимости от уровня его наполнения.
Резервуары шаровые стальные РШС-600 представляют собой стальные сосуды шарообразной формы, опирающиеся на вертикальные трубчатые стойки. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску сжиженных углеводородов: приемо-раздаточными патрубками с запорной арматурой; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

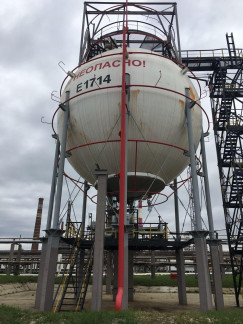

Резервуары шаровые стальные РШС-600 с заводскими номерами №№ Е-1713, Е-1714, Е-1715, Е-1716, расположены на территории Акционерного общества «Новокуйбышевский нефтеперерабатывающий завод», Самарская область, г. Новокуйбышевск, ул. Осипенко 12, стр. 1. Общий вид резервуаров шаровых стальных РШС-600 представлен на рисунке 1.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| РШС-600 | |
| Номинальная вместимость, м3 | 600 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар шаровый стальной | РШС-600 №№ Е-1713, Е-1714, Е-1715, Е-1716 | 4 шт. |
| Паспорт | 4 экз. | |
| Г радуировочная таблица | 4 экз. | |
| Методика поверки | МП 0795-7-2018 | 1 экз. |
осуществляется по документу МП 0795-7-2018 «Резервуары шаровые (сферические) стальные РШС-600. Методика поверки», утвержденному ФГУП «ВНИИР» 12.08.2018 г.
Основные средства поверки:
Рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98. Термометр ртутный стеклянный с ценой деления шкалы 1°С по ГОСТ 28498.
Анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Тахеометр электронный по ГОСТ Р 51774, с пределами: средней квадратичной погрешности измерений расстояний одним приемом: в отражательном режиме: ±(2+2х10-6 D) мм; в безотражательном режиме: ±(3+2х10-6 D) мм, диапазоном измерений расстояний в безотражательном режиме от 1,5 до 120 м.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам шаровым стальным РШС-600
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
