| Номер в госреестре | 74544-19 |
| Наименование СИ | Тепловодосчетчики |
| Обозначение типа СИ | УВР-Т |
| Изготовитель | ООО "ПК Энергоучет", Белгородская обл., пос.Северный |
| Год регистрации | 2019 |
| Срок свидетельства | 26.03.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловодосчетчики УВР-Т (далее - тепловодосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объема, массы, объемного и массового расходов теплоносителя, параметров теплоносителя в закрытых и открытых системах теплоснабжения, в том числе, в составе узлов учета и в системах горячего водоснабжения.
Принцип действия тепловодосчетчиков основан на преобразовании блоком электронным (далее - БЭ), выполняющим функции вычислителя количества тепловой энергии теплоносителя, сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением количества тепловой энергии.
Тепловодосчетчики обеспечивают:
- измерение и индикацию на жидкокристаллическом индикаторе (ЖКИ) отпущенного или потребленного количества тепловой энергии (ГДж), тепловой мощности (МВт), объема (м3), массы (т), объемного (м3/ч) и массового (м3/т) расходов, параметров теплоносителя (давления (МПа), температуры (0С)), протекающего в подающем и обратном трубопроводах, давления и температуры воды в подпитывающем трубопроводе и трубопроводе холодной воды;
- измерение, и индикацию объема холодной и (или) горячей воды с использованием дополнительных счетчиков воды утвержденных типов;
- измерение времени ( работы тепловодосчетчика в штатном и нештатном режимах;
- индикацию скорости потока теплоносителя, текущего времени и даты;
- формирование архивной базы данных и передачи измерительной и служебной информации на внешние устройства.
Глубина архивов приведена в таблице 1.
Таблица 1- Глубина архивов тепловодосчетчиков
| Архив | Г лубина архива | |
| С | М1, М2 | |
| За оперативные интервалы времени (1; 2; 5; 10; 15; 20; 30 мин)* | 288 | 5000 |
| часовой | 60 суток | 60 суток |
| суточный | 6 месяцев | 12 месяцев |
| месячный | 3 года | 3 года |
| годовой | 12 лет | 12 лет |
| *Выбирается из ряда и программируется в зависимости от заказа | ||
Тепловодосчетчики выпускаются модификаций С и М, которые отличаются конструкцией, назначением и составом. Модификация М имеет исполнения М1 и М2.
Тепловодосчетчики модификации М, в зависимости от программного обеспечения, выпускаются без функции измерения количества тепловой энергии (исполнение М1) и с функцией измерения количества тепловой энергии (исполнение М2).
В составе тепловодосчетчиков могут использоваться средства измерений, указанные в таблицах 2, 3, 4. Конкретный состав тепловодосчетчика определяется проектной документацией узла учета тепловой энергии (холодной/горячей воды) и приводится в паспорте тепловодосчетчика.
Тепловодосчетчики модификаций С и М (исполнения М2) могут использоваться для учета количества тепловой энергии в одной и более тепломагистралях.
Обозначение тепловодосчетчиков при заказе: УВР-Т С, УВР-Т М1 или УВР-Т М2.

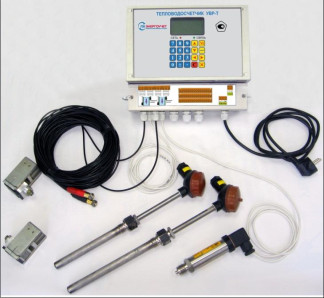

Общий вид тепловодосчетчиков модификации М приведен на рисунке 1.
Тепловодосчетчики модификации М состоят из следующих составных частей:
- блок электронный;
- врезные или накладные преобразователи электроакустические (далее - ПЭА), или врезная секция;
- термометры сопротивления и (или) комплекты термометров сопротивления с номинальной статической характеристикой (НСХ) Pt 50, Pt 100, 50П, 100П, 50М, 100М и классами точности АА, А, В (в соответствии с ГОСТ 6651-2009). Термометры сопротивления, применяемые в составе тепловодосчетчиков, приведены в таблице 2 и на рисунке 2;
- первичные преобразователи избыточного давления с выходными сигналами постоянного тока от 0 до 5 мА, от 4 до 20 мА и классами точности 0,075, 0,1, 0,25, 0,5.
Первичные преобразователи давления, применяемые в составе тепловодосчетчиков приведены в таблице 3 и на рисунке 3.
а) модификация М испо л не ние М1 б) модификация М исполнение М2
Таблица 2-Термометры сопротивления в составе тепловодосчетчиков
| Тип термометра сопротивления | Регистрационный номер |
| Термопреобразователи сопротивления платиновые ТСП, ТСП-К | 65539-16 |
| Термопреобразователи сопротивления платиновые ТСПТВХ | 33995-07 |
| Термопреобразователи сопротивления платиновые ТЭСМА | 52981-13 |
| Термопреобразователи сопротивления ТС-Б | 61801-15 |
| Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К | 52980-13 |
| Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В | 24204-03 |
| Комплекты термопреобразователей сопротивления КТСП-Н | 38878-17 |
| Комплекты термопреобразователей сопротивления платиновых КТС-Б | 43096-15 |
| Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР -0-03, КТПТР 6, КТПТР-07, КТПТР-08 | 46156-10 |
а) термопреобразователи сопротивления платиновый ТСП, ТСП-К
б) термопреобразователи сопротивления ТС-Б
в) комплекты термометров сопротивления из платины технических разностных КТПР
*
N.
Модификация DS Модификация PL
г) термопреобразователи сопротивления платиновые ТЭСМА
Модификация DS Модификация PL
д ) комплекты термопреобразователей сопротивления платиновых ТЭСМА-К
з) комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В
и) комплекты термопреобразователей сопротивления КТСП-Н
к) комплекты термопреобразователей сопротивления платиновых КТС-Б
| Тип первичных преобразователей давления | Регистрационный номер |
| Преобразователи давления ПДТВХ-1 | 43646-10 |
| Преобразователи избыточного давления ПД-Р | 40260-11 |
| Датчики давления Метран-75 | 48186-11 |
| Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ | 62292-15 |
| Преобразователи давления измерительные гидростатические SG, PC-28P, SP-50 | 67529-17 |
| Преобразователи давления измерительные НТ | 26817-17 |
| Датчики давления ИД | 26818-15 |
| Преобразователи давления измерительные APC, APR, PC, PR | 67276-17 |
| Датчики давления МИДА-15 | 50730-17 |
б) датчики
а) датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ
давления
Метран-75
д) преобразователи давления APC, APR, PC, PR
г) преобразователи давления
ПД-Р
з ) Датчики давления и) преобразователи к) преобразователи давления
I
'I
МИДА-15 давления ПДТВХ-1 SG PC-28P, SP-50
Рисунок 3-Общий вид первичных преобразователей давления
Тепловодосчетчики УВР-Т С состоят из следующих составных частей:
- блок электронный;
- блок питания (далее - БП);
- расходомеры-счетчики воды с выходным сигналом RS-485(RS-232), а также счетчики холодной или горячей воды, имеющие импульсный выход (далее -преобразователи расхода);
- термометры сопротивления и первичные преобразователи избыточного давления с такими же характеристиками, как и в тепловодосчетчиках, применяемых в модификации М.
Преобразователи расхода, применяемые в составе тепловодосчетчиков УВР-Т С, приведены в таблице 4 и на рисунке 4.
Таблица 4-Преобразователи расхода и счетчики воды
| Тип преобразователей расхода | Регистрационный номер |
| Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН | 61402-15 |
| Счетчики воды крыльчатые СВК, СВКМ | 66411-17 |
| Преобразователи расхода электромагнитные МастерФлоу | 31001-12 |
| Расходомеры-счетчики жидкости ультразвуковые КАРАТ | 44424-10 |
| Расходомеры-счетчики ультразвуковые УВР-011 | 54489-18 |
| Счетчики тепловой энергии и воды ULTRAHEAT Т | 51439-12 |
| Расходомеры-счетчики ультразвуковые ВЗЛЕТ МР | 28363-14 |
| Преобразователи расхода вихревые электромагнитные ВПС | 19650-10 |
| Преобразователи расхода электромагнитные ПРЭМ | 17858-11 |
| Преобразователи расхода ультразвуковые SonoSensor 30 | 70672-18 |
| Расходомеры электромагнитные Питерфлоу РС | 46814-11 |
з) расходомеры-счетчики ВЗЛЕТ МР и) преобразователи расхода
ВПС
к) преобразователи расхода ПРЭМ
Составные части тепловодосчетчика обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования приведены в описаниях типа и (или) эксплуатационной документации составных частей тепловодосчетчика.
Пломбирование тепловодосчетчиков модификации М осуществляется нанесением знака поверки в виде оттиска клейма поверителя на специальную мастику, расположенную в чашечках винтов крепления крышки БЭ. Пломбирование крышки нижнего отсека корпуса БЭ выполняется после проведения пуско-наладочных работ на месте эксплуатации. На крышке и корпусе имеются специальные отверстия для установки навесных пломб. Пломбирование тепловодосчетчиков модификации С осуществляется нанесением знака поверки в виде оттиска клейма поверителя на специальную мастику на плате процессора, расположенной на внутренней стороне крышки БЭ.
Места пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 6.
Места нанесения знака поверки на плате процессора, расположенной на внутренней стороне крышки БЭ тепловодосчетчика модификации С
Места установки защитных пломб на месте эксплуатации после подключения тепловодосчетчика представителем предприятия поставщика услуги
Программное обеспечение нижнего уровня (ПО) тепловодосчетчиков является встроенным.
Дополнительно (в зависимости от заказа) поставляется внешнее ПО тепловодосчетчиков (ПО верхнего уровня), предназначенное для удобства диагностики и конфигурирования, а также отображения информации о состоянии тепловодосчетчиков, параметрах настройки и результатах измерений.
Идентификационные данные ПО тепловодосчетчиков приведены в таблице 5.
Таблица 5-Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значения | ||||
| УВР-Т модификация С | УВР-Т модификация М исполнение М1 | УВР-Т модификация М исполнение М2 | |||
| встроенное ПО | автономное ПО | встроенное ПО | автономное ПО | ||
| Идентификационное наименование ПО | УВР-Т С | UVRT-M1 | RUVRT_M1 | UVRT-M2 | RUVRT_M2 |
| Номер версии (идентификационный номер) ПО | V1.5 | 1 | не ниже 1.0.0.70 | 1 | не ниже 1.0.0.70 |
| Цифровой идентификатор ПО | 9d17 | 3F59 | - | 24A2 | - |
| Алгоритм вычисления цифрового идентификатора | CRC16 | CRC16 | - | CRC16 | - |
Уровень защиты ПО тепловодосчетчиков УВР-Т «высокий» в соответствии Р 50.2.077-2014. Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью тепловодосчетчиков.
Таблица 6 -Диапазоны измерений объемного расхода тепловодосчетчиков модификации М
| Объемный расход | Значения объемного расхода, м3/ч | ||
| исполнение М1 | исполнение М2 | ||
| накладные ПЭА | врезные ПЭА, врезные секции | накладные и врезные ПЭА, врезные секции | |
| Q min | 282,7-D2 | ||
| Qt | (0,83/D)Qmin при D < 0,83 Qt = Qmin при D > 0,83 | (0,4/D) Qmin при D<0,4 Qt = Qmin при D > 0,4 | Qt = Qmin |
| Q n | 100Q min | ||
| Qmax | 1,2Q n | ||
| D - внутренний диаметр трубопровода, м Q - значение текущего объемного расхода, м3/ч Qmin - значение минимального объемного расхода, м /ч Qt - значение переходного объемного расхода, м3/ч Q n - значение номинального объемного расхода, м /ч Qmax - значение максимального объемного расхода, м3/ч | |||
Диапазоны измерений объемного расхода тепловодосчетчиков модификации C соответствуют характеристикам преобразователей расхода.
Таблица 7-Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация тепловодосчетчика | УВР-Т С | УВР-Т М | |
| М2 | М1 | ||
| Условный диаметр трубопровода в зависимости от типа ПЭА, мм: - накладные - врезные - врезные секции | * | от 70 до 3200 от 200 до 4000 от 25 до 1600 | |
| Диапазон измерений температуры, °С | от 0 до 150 | ||
| Диапазон измерений разности температур At, °С | от 3 до 150 | - | |
| Диапазон измерений давления, МПа | от 0 до 1,6; от 0 до 2,4; от 0 до 6,3 (в соответствии с заказом) | ||
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6 + 0,004t) | ||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений давления, % | ±2 | ||
| Пределы допускаемой абсолютной погрешности блока электронного при измерении времени, с за 24 ч | ±2 | ||
| Наименование характеристики | Значение | ||
| Модификация тепловодосчетчика | УВР-Т С | УВР-Т М | |
| М2 | М1 | ||
| Пределы допускаемой относительной погрешности блока электронного в комплекте с термометрами сопротивления при измерении разности температур, % | ±(0,5+3 At^/At) | - | |
| Пределы допускаемой относительной погрешности блока электронного при вычислении количества тепловой энергии, % | ±(0,5+A^/At) | - | |
| Пределы допускаемой абсолютной погрешности блока электронного при преобразовании входных сигналов от термометров сопротивления в значения температуры и разности температур, °С | ±0,15 | ||
| Пределы допускаемой относительной погрешности блока электронного при преобразовании входных сигналов от преобразователей расхода в значения объемного расхода, % | ±0,05 | ±0,01 | |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности блока электронного при преобразовании сигналов от преобразователей давления в значения давления, % | ±0,02 | ||
| Пределы допускаемой абсолютной погрешности блока электронного при вычислении количества импульсов, поступающих от дополнительных счетчиков воды, импульс | ±1 | ||
| Пределы допускаемой относительной погрешности измерений объемного и массового расходов, объема, массы (5)*, % - для класса 1** - для класса 2** | ±(1 + 0,01Qmax/Q) ±(2 + 0,02Qmax/Q) | ±4 (Qmin <Q< Qt) ±1 (Qt <Q< Qmax) (врезные ПЭА, врезные секции) ±1,5 (Qt <Q< Qmax) (накладные ПЭА | |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % : закрытая система теплоснабжения: - для класса 1** - для класса 2** открытая система теплоснабжения в соответствии с ГОСТ Р 8.728-2010 | ±(2+4 AW At+0,01Qmax/ Q) ±(3+4 Дtн/Дt+0,02Qmax/Q) | - | |
| * - при комплектации УВР-Т СИ расхода и объема утвержденных типов их Ду и 5 в соответствии с их описаниями типов, при этом 5 < ±2 % (при использовании в системах горячего водоснабжения дополнительных счетчиков воды); **- согласно ГОСТ Р ЕН 1434-1-2011. | |||
| Наименование характеристики | Значение | |
| Модификация тепловодосчетчика | УВР-Т С | УВР-Т М |
| Условия окружающей среды | класс исполнения С | |
| по ГОСТ Р ЕН 1434-1-2011 | ||
| Диапазон скорости потока теплоносителя, м/с | от 0,1 до 12,0 | |
| Толщина стенок трубопровода, мм | от 1,5 до 20 | |
| Напряжение питания тепловодосчетчика: однофазная сеть переменного тока, В; | от 187 до 242 | |
| напряжение постоянного тока, В | от 11 до 14 | |
| Вид выходного сигнала: цифровой сигнал с интерфейсами | RS-232/RS-485 | RS-232/RS-485 |
| унифицированный сигнал постоянного тока, мА | - | от 0 до 5 |
| частотно-импульсный | - | от 4 до 20 * "сухой контакт" |
| Г абаритные размеры составных частей (длина, ширина, высота), мм, не более: БЭ | 225; 160; 90 | 260; 245;125 |
| БП | 170; 120; 80 | - |
| ПЭА | - | 65;40; 40 |
| ПЭА с магнитным прижимом | - | 80; 60; 52 |
| Мощность потребляемая , Вт, не более | 20 | 5 |
| Степень защиты корпуса по ГОСТ 14254-2015 БЭ | IP56 | IP56 |
| БП | IP20 | - |
| ПЭА | - | IP67(IP68)* |
| Масса составных частей, кг, не более: БЭ | 0,8 | 1,7 |
| БП | 1,5 | - |
| ПЭА | - | 0,15 |
| ПЭА с магнитным прижимом | - | 0,7 |
| Средняя наработка на отказ, ч | 58000 | |
| Средний срок службы, лет | 15 | |
| *- в соответствии с заказом | ||
наносится на лицевую панель блока электронного способом шелкотрафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 9 - Комплектность тепловодосчетчиков УВР-Т
| Наименование | Обозначение | Количество | ||
| УВР-Т С | УВР-Т М1 | УВР-Т М2 | ||
| Блок электронный, шт. | В2.608.00.00.000-20 636128.063-4 | 1 | 1 | 1 |
| Блок питания, шт. | 636128.045.4 | 1 | - | - |
| Врезная секция, шт. * | - | 1 или 2 | 1 или 2 | |
| Комплект термометров сопротивления, шт. | 1 | 1 | ||
| Расходомер-счетчик, шт. * | до 6 | - | - | |
| Наименование | Обозначение | Количество | ||
| УВР-Т С | УВР-Т М1 | УВР-Т М2 | ||
| Преобразователь давления, шт. * | до 4 | до 3 | до 3 | |
| Счетчик воды, шт. * | до 2 | до 2 | до 2 | |
| Термометр сопротивления, шт. * | до 8 | до 3 | до 3 | |
| Преобразователь электроакустический, шт.* | до 4 | до 4 | ||
| Кабель питания, шт. * | 1 | - | - | |
| Комплект запасных частей и принадлежностей, компл. ** | 1 | 1 | 1 | |
| Руководство пользователя, экз.*: ПО верхнего уровня RUVRT_М1 ПО верхнего уровня RUVRT M2 | В2.608.00.00.000-01 34 01 В2.608.00.00.000-20-01 34 01 | - | 1 | 1 |
| Руководство по эксплуатации, экз. | 636128.096 РЭ 636128.060 РЭ 636128.011 РЭ | 1 | 1 | 1 |
| Паспорт, экз. | 636128.096 ПС 636128.060 ПС 636128.011 ПС | 1 | 1 | 1 |
| Методика поверки, экз. | МП 2550-0306-2018 | 1 | 1 | 1 |
| * - в соответствии с заказом; ** - состав зависит от модификации. | ||||
осуществляется по документу МП 2550-0306-2018 «ГСИ. Тепловодосчетчики УВР-Т. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.08.2018 г. Основные средства поверки:
- эталон единиц массового и объемного расходов, массы и объема жидкости 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256;
- многофункциональный калибратор DPI 620 (регистрационный номер 60401-15);
- частотомер Ч3-63, диапазон от 0,1 до 5000 Гц, диапазон напряжения входного сигнала от 0,03 до 10 В, пределы допускаемой относительной погрешности ±5-10" % (регистрационный номер 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт, а также для модификации М в виде оттиска клейма поверителя на специальную мастику, расположенную в чашечках винтов крепления крышки БЭ, для модификации С на плате процессора, расположенной на внутренней стороне крышки БЭ.
приведены в эксплуатационном документе.
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения
Приказ Минстроя России от 17 марта 2014 г. № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29.06.2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
ГОСТ 8.558-2009 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 4213-223-83603664-2018 Тепловодосчетчики УВР-Т. Технические условия
