| Номер в госреестре | 74550-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 3000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и стационарной крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов. Основание резервуара выполнено в виде сборного железобетонного фундамента с гидроизоляционным слоем.
Резервуары РВС-3000 с заводскими №№ 1, 2 расположены на территории Харьягинского трубопроводного терминала ООО «Компания Полярное Сияние», Российская Федерация, Республика Коми, п. Харьяга.

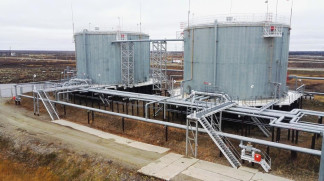

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-3000 приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 |
| Средний срок службы лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-3000 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу РМГ 105-2010 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12);
- теодолит 3Т2КП (регистрационный номер 19762-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-3000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 105-2010 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
