| Номер в госреестре | 74560-19 |
| Наименование СИ | Виброметры сигнализирующие |
| Обозначение типа СИ | PCH 1275, PCH 1277 |
| Изготовитель | Компания "PCH Engineering A/S", Дания |
| Год регистрации | 2019 |
| Срок свидетельства | 01.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры сигнализирующие моделей PCH 1275, PCH 1277 (далее виброметры) предназначены для измерений характеристик вибрации (виброскорости, виброускорения) агрегатов ротационного типа: компрессоров, центробежных насосов, вентиляторов, электродвигателей и подаче сигналов предупреждения и опасности внешним устройствам при превышении установленных значений характеристик вибрации.
Виброметры состоят из емкостного акселерометра, выполненного по технологии MEMS, схем обработки и сравнения сигнала с пороговым уровнем, коммутационных элементов для программирования режимов работы, объединённых в одном круглом корпусе из нержавеющей стали. Из корпуса выходит гибкий кабель с разъёмом для подсоединения к внешним устройствам. Нормированный выходной токовый сигнал (4-20) мА пропорционален одной из характеристик измеряемой вибрации (виброскорости или виброускорению), выбираемой в зависимости от назначения виброметра. Текущее значение выбранной характеристики вибрации постоянно сравнивается с двумя задаваемыми пороговыми уровнями «Предупреждение» и «Опасность». В случае превышения заданного порога включается соответствующее реле сигнализации для информирования о превышении заданного порога вибрации или для аварийного отключения оборудования. Виброметры оборудованы также последовательным интерфейсом RS 485, который может использоваться для считывания значений характеристик вибрации, информации о состоянии прибора, а также для программирования режимов работы. Виброметры имеют идентичные метрологические и технические характеристики и различаются только сервисным функционалом. Виброметры выпускаются во взрывобезопасном исполнении.
Общий вид средства измерений представлен на рисунке 1.

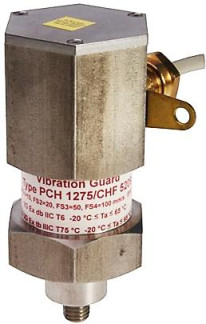

Рисунок 1 - Общий вид виброметров сигнализирующих моделей PCH 1275, PCH 1277
Защита программного обеспечения (далее - ПО) от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения виброметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | c1240 |
| Номер версии (идентификационный номер) ПО | v0101 (не ниже) |
| Цифровой идентификатор ПО | cht4031 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений виброускорения (программируемые), м/с2 (СКЗ) | от 0,1 до 10 от 0,1 до 20 от 0,1 до 50 от 0,1 до 100 |
| Диапазоны измерений виброскорости (программируемые), мм/с (СКЗ) | от 0,1 до 10 от 0,1 до 20 от 0,1 до 100 |
| Диапазоны рабочих частот (программируемые), Гц | от 1 до 300 от 1 до 1000 от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости на базовой частоте 80 Гц, % | ±10 |
| Пределы допускаемой относительной погрешности установки пороговых уровней «Предупреждение» и «Опасность», % | ±10 |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, дБ, не более | ±1 |
| Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более | ±1,5 |
| Условия эксплуатации: диапазон рабочих температур, 0С | от -20 до +65 |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Габаритные размеры (диаметр х высота), мм | 64x117 |
| Масса, кг | 1,56 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброметр сигнализирующий | PCH 1275, PCH 1277 | 1 экз. |
| Руководство по эксплуатации | Виброметры сигнализирующие моделей PCH 1275, PCH 1277. Руководство по эксплуатации | 1 экз. |
| Методика поверки | МП 204/3 - 25 - 2018 | 1 экз. |
осуществляется по документу МП 204/3 - 25 - 2018 «Виброметры сигнализирующие моделей PCH 1275, PCH 1277. Методика поверки»», утвержденному ФГУП «ВНИИМС» 10.01.2019 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8. 800-2012, мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт виброметров.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц» Техническая документация компании PCH Engineering A/S, Дания
