| Номер в госреестре | 74600-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-ЭК |
| Изготовитель | Общество с ограниченной ответственностью "Электрощит-К°" (ООО "Электрощит-К°"), Калужская обл., п. Бабынино |
| Год регистрации | 2019 |
| Срок свидетельства | 01.04.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ-ЭК (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному.
Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора, выключателя или комплектного распределительного устройства элегазового (далее - КРУЭ) в элегазовой среде, на высоковольтных вводах, токошинопроводах и в воздушной среде.
Трансформаторы по конструктивному исполнению являются встроенными, имеют от одной до пяти вторичных обмоток для учета, измерения и защиты, а также один или несколько коэффициентов трансформации, получаемых путем изменения числа витков вторичной обмотки.
Трансформаторы изготавливаются в трех исполнениях: ТВ-ЭК М1, ТВ-ЭК М2 и ТВ-ЭК М3.
Трансформаторы ТВ-ЭК М1 применяются в качестве комплектующих изделий силовых трансформаторов и вакуумных выключателей и устанавливаются внутри бака силового трансформатора или кожуха выключателя, выключателя или КРУЭ. Первичной обмоткой для данных трансформаторов служит ввод силового трансформатора или вакуумного выключателя. Среда - воздух, элегаз или масло. Изоляцией для трансформаторов служит изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.
Трансформаторы ТВ-ЭК М2 используются для установки в токопроводы и шинопроводы, КРУЭ. Трансформатор крепится внутри кожуха. Среда - воздух, элегаз. Первичной обмоткой данного трансформатора служит токоведущая шина. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора в соответствии с конструктивными особенностями конечного изделия.
Трансформаторы ТВ-ЭК М3 предназначены для оснащения уже работающих силовых трансформаторов. Первичной обмоткой данных трансформаторов является высоковольтный ввод силового трансформатора. Изоляцией служит компаунд корпуса самого трансформатора и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток выходят в клемную коробку, расположенную с торца трансформатора.

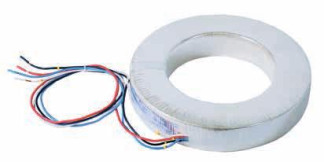

Внешний вид трансформаторов приведён на рисунках 1-3.
Рисунок 3 - Внешний вид трансформаторов ТВ-ЭК М3
Расшифровка условного обозначения трансформаторов:
ТВ-ЭКХХХХ -Х/Х/Х/Х/Х -Х-Х-Х-Х-Х-Х /ХХХ (DxdxH)
Габаритные размеры, мм_
Категория размещения по
_ГОСТ 15150-69_
Климатическое исполнение по
_ГОСТ 15150-69_
_Номинальный вторичный ток, А
Номинальный первичный ток, А (при наличии отпаек -
_указывается через тире)_
_Классы точности_
Высота трансформатора, только для трансформаторов М2, М3 _(А...Н)_
Конструктивный вариант исполнения трансформаторов
_(М1, М2, М3)_
Номинальное напряжение ввода, под который разрабатывается
_трансформатор, кВ_
_Товарный знак (Электрощит-К°)
_Трансформатор тока встроенный
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 |
| Наибольшее рабочее напряжение, кВ | 0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40; 126; 172; 252; 363; 525; 787 |
| Номинальный первичный ток /1ном, А | от 50 до 40000 |
| Номинальный вторичный ток /2ном, А | 1; 2; 2,5; 5 |
| Номинальная частота переменного тока, Гц | 50, 60 |
| Номинальная вторичная нагрузка с индуктивноактивным коэффициентом мощности cos ф=0,8, В -А | от 1 до 150 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
| Классы точности вторичных обмоток для защиты: - по ГОСТ 7746-2015 - по ПНСТ 283-2018 - по ГОСТ Р МЭК 61869-2-2015 | 5Р;10Р 5PR; 10PR; ТРУ; ТР2 PX; ТРХ |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерения и учета | от 3 до 50 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | от 2 до 50 |
Таблица 2 - Технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Габаритные размеры*, не более, мм: - наружный диаметр D - внутренний диаметр d - высота | 1400 1200 500 |
| Масса, кг* | от 1 до 350 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)* | У2 (от -45 до +50) У3 (от -45 до +50) УХЛ1 (от -60 до +50) УХЛ2 (от -60 до +50) УХЛ3 (от -60 до +50) Т1 (от -10 до +50) Т2 (от -10 до +55) Т3 (от -10 до +55) |
| Средняя наработка на отказ, ч | 400000 |
| Средний срок службы, лет | 45 |
| Примечание -*- в зависимости от заказа | |
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.
Таблица 3 - Комплектность трансформаторов
| Наименование изделия | Обозначение | Количество |
| Трансформатор тока ТВ-ЭК | - | 1 шт. |
| Руководство по эксплуатации в зависимости от исполнения: - для исполнения ТВ-ЭК М1 - для исполнения ТВ-ЭК М2 - для исполнения ТВ-ЭК М3 | ЭК.1.770.000 РЭ ЭК.1.770.010 РЭ ЭК.1.770.100 РЭ | 1 экз. * |
| Паспорт в зависимости от исполнения: - для исполнения ТВ-ЭК М1 - для исполнения ТВ-ЭК М2 - для исполнения ТВ-ЭК М3 | ЭК.1.770.000 ПС ЭК.1.770.010 ПС ЭК.1.770.100 ПС | 1 экз. |
| Трансформаторы тока ТВ-ЭК. Методика поверки с изменением № 1 | ИЦРМ-МП-205-18 | 1 экз. |
| Копии протоколов приёмо-сдаточных испытаний | - | 1 экз.** |
| Копия свидетельства об утверждении типа средств измерений, допущенных к применению в РФ, с приложением описания типа | - | 1 экз.** |
| Примечания * Общее количество экземпляров РЭ может поставляться в меньшем количестве, но не менее 1 экземпляра на 6 трансформаторов ** Документы поставляются по дополнительному запросу или по условиям договора/контракта на поставку | ||
осуществляется по документу ИЦРМ-МП-205-18 с изменением №1 «Трансформаторы тока ТВ-ЭК. Методика поверки», утвержденному ООО «ИЦРМ» 27.09.2019 г.
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);
- прибор измерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазины нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);
- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ТУ 3414-009-52889537-08 Трансформаторы тока ТВ-ЭК. Технические условия
