| Номер в госреестре | 74630-19 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПСЖ-ПРО |
| Изготовитель | ООО "ПФ "Гидродинамика", г.Киров |
| Год регистрации | 2019 |
| Срок свидетельства | 09.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПСЖ-ПРО предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке.
Принцип действия установок поверочных УПСЖ-ПРО основан на воспроизведении массового и объемного расхода жидкости, массы и объема жидкости в потоке, создаваемых с помощью системы подготовки, подачи и стабилизации расхода измеряемой среды, системы регулирования, системы управления, системы сбора и обработки информации, и измерении расхода и количества жидкости в потоке средствами измерений.
Установки поверочные УПСЖ-ПРО состоят из средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке, средств измерений температуры и избыточного давления измеряемой среды, средств измерений (опционально) атмосферного давления, температуры и влажности окружающей среды, плотности и вязкости измеряемой среды, а также накопительного резервуара с системой (опционально) подогрева и/или охлаждения и поддержания заданной температуры, системы подготовки, подачи и стабилизации расхода измеряемой среды, измерительных участков, системы регулирования, системы управления, системы сбора и обработки информации.
В качестве средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке в составе установок поверочных УПСЖ-ПРО применяются: весовые устройства на базе весов и/или датчиков весоизмерительных тензорезисторных следующих изготовителей: «Mettler-Toledo (Albstand) Gmbh», «Sartorius Mechatronics T&H GmbH», «Hottinger Baldwin Messtechnik GmbH» (HBM), «Radwag wagi elektroniczne», ЗАО «ВИК «Тензо-М», «Vishay Advanced Technologies LTD.», «Vishay Celtron (Tianjin) Technologies Co., LTD.», «Vishay Tedea-Huntleigh(Beijing) Electronics Co., LTD.», «Vishay Transducers India Ltd.», «Vishay Measurements Group UK Ltd.», «Vishay Transducers LTD.», «Vishay Celtron Technologies, Inc.», «Avery-Berkel», «Avery-Weightronix», «Scaime», «Celtron», «CAS», расходомеры (расходомеры-счетчики, преобразователи расхода) следующих изготовителей: «Siemens Flow Instruments A/S», «Siemens S.A.S», ООО «ПФ «Гидродинамика», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «Krohne Altometer», «KROHNE Ltd», «Emerson Process Management», ЗАО «Взлет», фирмы «Yokogawa», ЗАО «ЭМИС», «Элемер», «Combimeter», «Метран», «ELIS PLZEN a.s.», «Rosemount Inc.», «Fisher-Rosemount MFG GmbH&Co.OHG», «Fisher-Rosemount Singapur Pte Ltd».
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства и запорной арматуры. Измеряемая среда подается системой подготовки, подачи и стабилизации расхода измеряемой среды из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и средства измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке и средства измерений давления и температуры измеряемой среды установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весовое устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.
Установки поверочные УПСЖ-ПРО имеют различные модификации, отличающиеся диапазонами воспроизводимых расходов, классом точности и составом средств измерений, а также стационарным или транспортируемым (мобильным) исполнением.
Модификации установок поверочных УПСЖ-ПРО обозначаются следующим образом:
| хххх | -хххх | -х | -х | -хх | -ххх | -хх/хх |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
3
1 - наибольший воспроизводимый расход при применении расходомеров, т/ч (м /ч).
2 - наибольший воспроизводимый расход при применении в составе установки весовых устройств, т/ч (м /ч), при отсутствии в составе установки весовых устройств указывают «0000».
3 - класс точности:
* *
А - в состав установки входят весовые устройства и расходомеры;
* u В - в состав установки входят весовые устройства и расходомеры;
*
С - в состав установки входят только расходомеры.
4 - исполнение установки:
С - стационарное;
Т - транспортируемое (мобильное) исполнение.
5 - тип расходомеров, применяемых в качестве средств измерений в составе установки:
МР - расходомеры массовые;
ОР - расходомеры объемные.
6 - переходный расход, т/ч (м /ч), при отсутствии переходного расхода указывают
«000».
7 - наименьшая/наибольшая температура измеряемой среды.
- в соответствии с таблицей 2.

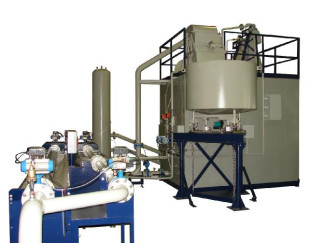

Общий вид установок поверочных УПСЖ-ПРО представлен на рисунке 1 и 2.
Пломбировка установок поверочных УПСЖ-ПРО осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу и с помощью наклейки, которая клеится на оптодатчики (при их наличии) положения перегородки устройств переключения потока, с нанесением знака поверки на наклейку. Средства измерений условий окружающей и измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений. Места нанесения знака поверки на фланцевые соединения расходомеров и на оптодатчики положения перегородки устройств переключения потока (при их наличии) установок поверочных УПСЖ-ПРО приведены на рисунке 3.
установок поверочных УПСЖ-ПРО автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | FlowPlant |
| Номер версии (идентификационный номер) ПО | не ниже1.0хх |
| Цифровой идентификатор ПО | 601F254B90F7EEBB4DAF565EAB739A7 |
Программное обеспечение установок поверочных УПСЖ-ПРО универсально для всех исполнений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установок поверочных УПСЖ-ПРО.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | 3 | 4 |
| Диапазон воспроизводимых расходов жидкости, т/ч (м3/ч), при применении в качестве средств измерений*: - весовых устройств | от 0,001 до 2000 | ||
| - расходомеров | от 0,001 до 2000 | ||
| Переходный расход, Qt1), т/ч (м3/ч)* | от 0,001 до 500 | ||
| Класс точности установки | А | В | C |
| Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qt до Qmax2) при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении весовых устройств*, %, (±), и температуре измеряемой среды: от +15 до +25 °С3) | от 0,04 до 0,055 | ||
| от +25 до +90 °С | от 0,06 до 0,085 | - | - |
| от +10 до +30 °С3) | - | от 0,06 до 0,1 | - |
| от +30 до +90 °С | - | от 0,08 до 0,12 | - |
| Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qmin4) до Qt3), % при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении весовых устройств*, %, (±), и температуре измеряемой среды: от +10 до +30 °С3) | от 0,06 до 1,0 | ||
| от +30 до +90 °С | от 0,08 до 1,0 | - | |
| Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qt до Qmax при измерении объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных*, %, (±), и температуре измеряемой среды: от +10 до +30 °С ) | от 0,25 до 0,5 | ||
| от +30 до +90 °С | от 0,3 до 0,55 | ||
| Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qmin до Qt3) при измерении объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных*, %, (±), и температуре измеряемой среды: от +10 до +30 °С ) | от 0,25 до 1,0 | ||
| от +30 до +90 °С | от 0,3 до 1,0 | ||
| Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qt до Qmax при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении расходомеров массовых*, %, (±), и температуре измеряемой среды: от +10 до +30 °С3) | от 0,08 до 0,5 | ||
| от +30 до +90 °С | от 0,095 до 0,5 | ||
| 1 | 2 | 3 | 4 |
| Пределы допускаемой относительной погрешности установок в диапазоне расходов от Qmin до Qt3) при измерении массы и объема жидкости в потоке, массового и объемного расхода жидкости при применении расходомеров массовых*, %, (±), и температуре измеряемой среды: от +10 до +30 °С3) от +30 до +90 °С | от 0,08 до 1,0 от 0,095 до 1,0 | ||
| 1) при наличии переходного расхода Qt; 2) наибольший расход; 3) включительно; 4) наименьший расход; * - конкретное значение указывается в руководстве по эксплуатации на установку. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр поверяемых средств измерений* | от DN 1 до DN 600 |
| Количество одновременно поверяемых средств измерений, штук* | от 1 до 32 |
| Измеряемая среда Температура измеряемой среды, °С* Давление измеряемой среды, МПа | питьевая вода по СанПиН 2.1.4.1074-2001 и (или) водно-гликолевая смесь от +10 до +90 от 0,01 до 2,5 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 380 ± 38; 220 ±22 50 ±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч, | 20000 |
| * - конкретное значение указывается в руководстве по эксплуатации на установку. | |
наносится на маркировочную табличку, закрепленную на одной из металлоконструкций установки в рабочей зоне оператора, электрохимическим или лазерным способом, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная УПСЖ-ПРО | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 0816-1-2018 | 1 экз. |
осуществляется по документу МП 0816-1-2018 «Инструкция. ГСИ. Установки поверочные УПСЖ-ПРО. Методика поверки», утвержденному ФГУП «ВНИИР» 21.12.2018 г.
Основные средства поверки:
- Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017 (для установок, класса точности А, В или С);
- вторичный эталон в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256 (для установок, класса точности В или С);
- рабочий эталон 1-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256 (для установок класса С с пределами допускаемой относительной погрешности при измерении массы и/или объема жидкости в потоке, массового и/или объемного расхода жидкости более ±0,2% ).
- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные на фланцевые соединения расходомеров установки и на наклейку, которая клеиться на оптодатчики (при их наличии) положения перегородки устройств переключения потока.
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 26.51.52-011-60647216-2018 Установки поверочные УПСЖ-ПРО. Технические условия
