| Номер в госреестре | 74673-19 |
| Наименование СИ | Установка поверочная трубопоршневая двунаправленная |
| Обозначение типа СИ | Smith-550 |
| Изготовитель | "Smith Meter GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная трубопоршневая двунаправленная Smith-550 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема и объемного расхода жидкости.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через поверяемый преобразователь расхода и равного вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с разгонными участками и калиброванным участком, ограниченного детекторами положения поршня, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего крана с электрическим приводом, средств измерений давления и температуры. В качестве средств измерений давления используются датчик давления Метран - 150TG (регистрационный № 32854-13). В качестве средств измерений температуры применяются преобразователи измерительных сигналов от термопар и термопреобразователей dTRANS модели T01 (регистрационный № 24931-03) в комплекте с термопреобразователями сопротивления платиновыми серии 90 модели 2820 (регистрационный № 24874-03) или термопреобразователи с унифицированным выходным сигналом ТСПУ 902820/10 (регистрационный № 32460-06). В составе ТПУ применены средства измерений утвержденного типа.
ТПУ изготовлена в стационарном исполнении.
Общий вид ТПУ приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, проходящих через отверстия на задней крышке клеммной коробки детекторов, вокруг кожуха, ограничивающего доступ к месту установки детектора в трубопровод ТПУ и отверстия в контровочных болтах кожуха, и пропущенных в отверстия на гайках одной из шпилек каждого фланцевого соединения калиброванного участка.

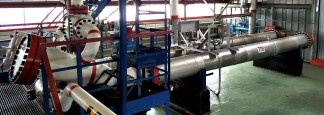

Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной Smith-550
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ± 0,10 |
| Рабочий диапазон расхода, м3/ч | от 129 до 550 |
| Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении равном нулю, м3 | 1,65879 |
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Диаметр калиброванного участка, мм | 387,35 |
| Толщина стенок калиброванного участка, мм | 9,525 |
| Диапазон температуры измеряемой среды, °С | от +14 до +40 |
| Давление измеряемой среды, МПа | от 0,3 до 3,0 |
| Вязкость измеряемой среды, мм /с | от 0,4 до 25 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22/380 ± 38 |
| - частота переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность, кВ • А, не более | 5,0 |
| Габаритные размеры, мм, не более | |
| - длина | 10058 |
| - ширина | 2286 |
| - высота | 2235 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - атмосферное давление, кПа | от 96 до 104 |
| - относительная влажность окружающего воздуха, % | от 35 до 90 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится в центре нижней части титульного листа формуляра типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная трубопоршневая двунаправленная | Smith-550, зав. № 1089 | 1 шт. |
| Формуляр | - | 1 экз. |
| Руководство по эксплутации | - | 1 экз. |
| Комплект ЗИП | - | 1 компл. |
осуществляется по документу МИ 3268-2010 «ГСИ. Установки поверочные трубопоршневые 2го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 2 Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, утвержденной приказом Росстандарта от 07.02.2018 г. №256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ТПУ с требуемой точностью.
Знак поверки ТПУ наносится на свидетельство о поверке, а также на пломбы, установленные в соответствии с рисунком 2.
Нормативные документы, устанавливающие требования к установке поверочной трубопоршневой двунаправленной Smith-550
Приказ Росстандарта от 07.02.2018г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
