| Номер в госреестре | 74732-19 |
| Наименование СИ | Ферритометры |
| Обозначение типа СИ | МФ-71Л AKASCAN |
| Изготовитель | Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 10.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ферритометры МФ-71Л AKASCAN (далее - ферритометры) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов локальным методом.
Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной структурной составляющей (ферритной фазы).
Ферритометры состоят из электронного блока, выполненного в корпусе из ударопрочного пластика, и магнитоиндукционного преобразователя, представляющего собой дифференциальный скомпенсированный трансформатор. Магнитоиндукционный преобразователь подключается к электронному блоку с помощью кабеля.
При установке магнитоиндукционного преобразователя на поверхность контролируемого объекта в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.
Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).

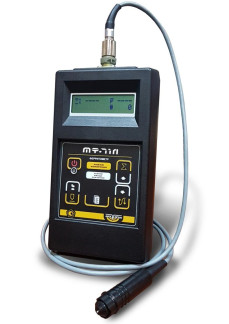

Электронный блок обеспечивает измерение ЭДС магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор. Общий вид ферритометра представлен на рисунке 1.
Пломбирование ферритометров не предусмотрено.
Программное обеспечение (ПО) ферритометра выполняет следующие функции:
- выбор режимов работы ферритометра;
- калибровка ферритометра;
- обеспечение процедуры измерений и запись результатов измерений в память ферритометра;
- контроль напряжения питания ферритометра;
- градуировка ферритометра.
ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части ферритометра, работая совместно, обеспечивают заявленные точности результатов измерений.
ПО записывается в постоянную память микросхемы микроконтроллера электронного блока ферритометра при его изготовлении. Доступ к ПО ферритометра имеют исключительно сервисные инженеры фирмы-производителя.
Идентификация ПО осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АКА-СКАН |
| Номер версии (идентификационный номер ПО) | не ниже 4.10 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмной доли (содержания) ферритной фазы, % СФФ | от 0,5 до 20,0 |
| Диапазон показаний объёмной доли (содержания) ферритной фазы, % СФФ | от 0 до 75 |
| Пределы допускаемой приведенной погрешности измерений объёмной доли (содержания) ферритной фазы, % * | ± 5 |
| * За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений. | |
| Наименование характеристики | Значение |
| Напряжение источника питания, В | 6-1 |
| Ток потребления в рабочем режиме, мА, не более | 75 |
| Габаритные размеры, мм, не более: | |
| - высота | 45 |
| - ширина | 100 |
| - длина | 190 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха (при +25 °С), %, не более | 90 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 15500 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок электронный | МФ-71Л AKASCAN | 1 шт. |
| Преобразователь магнитоиндукционный | — | 1 шт. |
| Образец контрольный | — | 1 шт. |
| Футляр | — | 1 шт. |
| Руководство по эксплуатации | НКЖЛ.427634.005 РЭ | 1 экз. |
осуществляется по документу ГОСТ 8.518-2010 «ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки».
Основные средства поверки:
- стандартные образцы содержания ферритной фазы (сталь аустенитного класса) комплект СО СФФ ГСО 2427-82, диапазон аттестованных значений объёмной доли (содержания) ферритной фазы от 0 до 20 % СФФ, пределы допускаемой относительной погрешности определения аттестованных значений ±3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.518-2010. ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки
ГОСТ 26364-90. Ферритометры для сталей аустенитного класса. Общие технические условия
ТУ 26.51.66.120-007-92466551-2018. Ферритометры МФ-71 AKASCAN. Технические условия
