| Номер в госреестре | 74739-19 |
| Наименование СИ | Тепловычислители |
| Обозначение типа СИ | ВЗЛЕТ ТСРВ |
| Изготовитель | Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург Общество с ограниченной ответственностью «Райвола» (ООО « |
| Год регистрации | 2019 |
| Срок свидетельства | 17.04.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловычислители ВЗЛЕТ ТСРВ предназначены для измерений тепловой энергии теплоносителя, интервалов времени и преобразования входных сигналов в значения единиц объемного и массового расхода, объема и массы, температуры, разности температуры, давления теплоносителя, температуры окружающего воздуха и электрической энергии.
Принцип действия тепловычислителей ВЗЛЕТ ТСРВ при измерении объемного расхода, объема, температуры, давления, электрической энергии основан на преобразовании поступающих от преобразователей расхода, температуры, давления, электрической энергии электрических сигналов. Принцип действия тепловычислителей ВЗЛЕТ ТСРВ при измерении тепловой энергии теплоносителя основан на определении тепловой энергии на основе преобразованных значений объема, температуры (давления) измеряемой среды.
Тепловычислители ВЗЛЕТ ТСРВ применяются в составе теплосчетчиков для учета тепловой энергии и теплоносителя в закрытых и открытых системах теплоснабжения.
При работе тепловычислителей ВЗЛЕТ ТСРВ в составе теплосчетчиков в качестве первичных преобразователей, соответствующих требованиям к электрическим параметрам входов тепловычислителей ВЗЛЕТ ТСРВ, используются:
- преобразователи расхода с различными методами измерений объемного расхода, объема жидкости с частотно-импульсными, цифровыми и токовыми выходами;
- термопреобразователи сопротивления платиновые типа Pt100, Pt500, Pt1000, П100, П500, П1000 с температурными коэффициентами 0,00385 °С-1 и 0,00391 °С-1 соответственно, классов допуска А и В по ГОСТ 6651-2009;
- преобразователи давления, обеспечивающие преобразование давления теплоносителя в выходной токовый сигнал;
- однофазные или трехфазные счетчики электрической энергии с импульсными и цифровыми выходами.
Тепловычислители ВЗЛЕТ ТСРВ состоят из корпуса со встроенным жидкокристаллическим индикатором, клавиатуры управления, источника питания и электронных компонентов, включая микропроцессорную систему вычислений и управления, аналоговые и цифровые интерфейсы связи.
Тепловычислители ВЗЛЕТ ТСРВ выпускаются в исполнениях в соответствии с таблицей 1.
Таблица 1 - Исполнения тепловычислителей ВЗЛЕТ ТСРВ
| Исполнение | Количество каналов измерения расхода | Количество каналов измерения температуры | Количество каналов измерения давления | Количество каналов измерения электро энергии | Количество контроли руемых теплосистем | Диапазон измерений частоты импульсного сигнала, Гц, |
| ТСРВ-024М | до 9 | до 8 | до 8 | 1 | до 3 | от 0 до 2000 |
| ТСРВ-024М+ | до 9 | до 8 | до 8 | 1 | до 3 2) | от 0 до 2000 |
| Исполнение | Количество каналов измерения расхода | Количество каналов измерения температуры | Количество каналов измерения давления | Количество каналов измерения электро энергии | Количество контроли руемых теплосистем | Диапазон измерений частоты импульсного сигнала, Гц, |
| ТСРВ-025 | до 6 1) | до 6 | до 6 | - | 1 3) | от 0 до 2000 |
| ТСРВ-026М | до 4 | до 5 | до 4 | - | 1 | от 0 до 100 |
| ТСРВ-0275) | до 6 | до 6 | до 6 | - | до 3 | от 0 до 3000 |
| ТСРВ-033 | до 3 | до 3 | _ 6) | - | 1 | от 0 до 100 |
| ТСРВ-034 | до 3 | до 3 | _ 6) | - | 14) | от 0 до 100 |
| ТСРВ-041 | до 6 1) | до 6 | до 6 | - | 1 3) 4) | от 0 до 100 |
| ТСРВ-042 7) | до 7 | до 6 | до 4 | 1 | до 2 | от 0 до 500 |
| ТСРВ-0432) | до 9 | до 6 | до 6 | до 2 | до 3 | от 0 до 100 |
| ТСРВ-044 | до 9 1) | до 6 | до 6 | до 2 | до 3 3) | от 0 до 2000 |
| Примечание: 1) - возможность подключения преобразователей расхода с токовым выходом; 2) - расширенные пользовательские функции по конфигурированию алгоритмов расчета тепловой и электрической энергии; 3) - возможность определения тепловой энергии (мощности) в паровых системах теплоснабжения; 4) - расширенные пользовательские функции по конфигурированию алгоритмов расчета тепловой энергии 5) - наличие программируемого логического выхода; 6) - при вычислениях используется только договорное значение давления теплоносителя; 7) - возможно расширение функций работы по интерфейсу USB. | ||||||

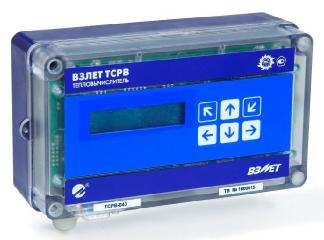

Общий вид тепловычислителей ВЗЛЕТ ТСРВ приведен на рисунке 1.
Пломбировка от несанкционированного доступа тепловычислителей ВЗЛЕТ ТСРВ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), закрывающем контактную пару разрешения модификации калибровочных параметров на электронной плате тепловычислителя ВЗЛЕТ ТСРВ, а также нанесением знака поверки давлением на пломбировочную мастику расположенную на винте крепления защитного экрана электронной платы тепловычислителей ТСРВ (только для исполнений ТСРВ-024М, ТСРВ-024М+, ТСРВ-025, ТСРВ-027, ТСРВ-042). Места пломбировки тепловычислителей ВЗЛЕТ ТСРВ различных исполнений приведены на рисунке 2.
г) ТСРВ-033, ТСРВ-034 д) ТСРВ-042 е) ТСРВ-044
Рисунок 2 - Места пломбировки от несанкционированного доступа тепловычислителей ВЗЛЕТ ТСРВ
тепловычислителей ВЗЛЕТ ТСРВ является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных. Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений, параметров функционирования и их вывода на устройства индикации.
Программное обеспечение тепловычислителей ВЗЛЕТ ТСРВ не разделено на метрологически значимую и незначимую части и является полностью метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки механическим опломбированием.
Идентификационные данные программного обеспечения тепловычислителей ВЗЛЕТ ТСРВ приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Исполнение ТСРВ-024М | |
| Идентификационное наименование ПО | ТСРВ-024М |
| Номер версии (идентификационный номер) ПО | от 76.30.03.29 до 76.30.03.99* |
| Цифровой идентификатор ПО | _* |
| Исполнение ТСРВ-024М+ | |
| Идентификационное наименование ПО | ТСРВ-024М+ |
| Номер версии (идентификационный номер) ПО | от 76.30.04.05 до 76.30.04.99* |
| Цифровой идентификатор ПО | _* |
| Идентификационные данные (признаки) | Значение | |
| Исполнение ТСРВ-025 | ||
| Идентификационное наименование ПО | ТСРВ-025 | |
| Номер версии (идентификационный номер) ПО | от 76.90.01.55 до 76.90.03.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-026М | ||
| Идентификационное наименование ПО | ТСРВ-026М | |
| Номер версии (идентификационный номер) ПО | от 65.00.01.08 до 65.00.03.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-027 | ||
| Идентификационное наименование ПО | ТСРВ-027 | |
| Номер версии (идентификационный номер) ПО | от 76.40.00.13 до 76.40.20.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-033 | ||
| Идентификационное наименование ПО | ТСРВ-03Х | |
| Номер версии (идентификационный номер) ПО | от 61.01.03.54 до 61.01.10.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-034 | ||
| Идентификационное наименование ПО | ТСРВ-03Х | |
| Номер версии (идентификационный номер) ПО | от 61.01.03.54 до 61.01.10.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-041 | ||
| Идентификационное наименование ПО | ТСРВ-041 | |
| Номер версии (идентификационный номер) ПО | от 76.90.01.55 до 76.91.50.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-042 | ||
| Идентификационное наименование ПО | ТСРВ-042 | |
| Номер версии (идентификационный номер) ПО | от 66.00.04.00 до 66.00.50.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-043 | ||
| Идентификационное наименование ПО | ТСРВ-043 | |
| Номер версии (идентификационный номер) ПО | от 76.30.04.05 до 76.30.50.99* | |
| Цифровой идентификатор ПО | _* | |
| Исполнение ТСРВ-044 | ||
| Идентификационное наименование ПО | ТСРВ-044 | |
| Номер версии (идентификационный номер) ПО | от 67.00.00.00 до 67.00.50.99* | |
| Цифровой идентификатор ПО | _* | |
| * Номер версии (идентификационный номер) и цифровой идентификатор ПО указывается в паспорте тепловычислителя ВЗЛЕТ ТСРВ | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты частотно-импульсных сигналов1^ Гц | от 0 до 3000 |
| Диапазон измерений силы постоянного электрического тока2), мА | от 0 до 20 |
| Диапазон измерений тепловой энергии, ГДж (Гкал) | от 0,0001 до 9999999 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при преобразовании частотно-импульсных сигналов в значение объемного расхода, объема теплоносителя, % | ± 0,2 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала в значение объемного расхода, теплоносителя, % | ± 0,5 |
| Пределы допускаемой абсолютной погрешности при преобразовании сигналов сопротивления в значение температуры, °С | ± 0,1 |
| Пределы допускаемой абсолютной погрешности при преобразовании разности сигналов сопротивления в значение разности температур, °С | ± 0,03 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала в значение давления, % | ± 0,5 |
| Пределы допускаемой относительной погрешности при преобразовании количества импульсов в значения электрической энергии и электрической мощности, % | ± 0,2 |
| Пределы допускаемой относительной погрешности при измерении количества тепловой энергии и тепловой мощности в системах теплоснабжения (при заданном значении давления) 3), % | ±(0,5 + 3/At) |
| Пределы допускаемой относительной погрешности при измерении интервалов времени, % | ± 0,01 |
| Примечание: 1) Диапазон измерений частоты импульсной последовательности зависит от исполнения тепловычислителя ВЗЛЕТ ТСРВ и указан в таблице 1; 2) Диапазоны измерений силы постоянного электрического тока указываются в паспорте тепловычислителей ВЗЛЕТ ТСРВ и не превышают диапазона измерений, указанного в данной таблице. 3) Пределы допускаемой относительной погрешности при измерении количества тепловой энергии и тепловой мощности в однотрубных системах теплоснабжения (при заданном значении давления) равны ± 0,5 %. At - значение разности температур теплоносителя в прямом и обратном трубопроводе, оС. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда (теплоноситель) | пар, вода |
| Диапазон значений объемного расхода теплоносителя при преобразовании импульсных и токовых сигналов, м3/ч | от 0,01 до 1000000 |
| Диапазон значений температуры теплоносителя в водяных системах теплоснабжения при преобразовании сигналов сопротивления, °С | от 0 до 180 |
| Диапазон значений температуры теплоносителя в паровых системах теплоснабжения при преобразовании сигналов сопротивления, °С | от 180 до 300 |
| Диапазон значений разности температур теплоносителя при преобразовании сигналов сопротивления, °С | от 3 до 180 |
| Диапазон значений температуры окружающего воздуха при преобразовании сигналов сопротивления, °С | от - 50 до + 100 |
| Наименование характеристики | Значение |
| Диапазон значений давления теплоносителя при преобразовании токового сигнала, МПа | от 0,05 до 30 |
| Диапазон значений электрической энергии при преобразовании количества импульсов, кВтч | от 0,01 до 1000000 |
| Параметры электрического питания: _ напряжение переменного тока, В _ частота переменного тока, Гц _ напряжение постоянного тока, В | от 187 до 242 от 49 до 51 3,6; 12; 24; 36 |
| Потребляемая мощность, В-А, не более | 5 |
| Параметры входных и выходных сигналов: _ импульсный, константа преобразования, м /имп (имп/л (имп/м3); имп/т; имп/кВтч) _ частотный, частота сигнала, Гц _ аналоговый постоянного тока, мА _ цифровой выход, протокол | от 0,0001 до 10000,0 от 0 до 3000 от 4 до 20; от 0 до 20; от 0 до 5 RS-232; RS-485; USB с поддержкой протокола Modbus RTU, Modbus ASCII, HART |
| Габаритные размеры средства измерений, мм, не более _ высота _ ширина _ длина | 210 110 260 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: _ температура окружающей среды, °С _ относительная влажность окружающего воздуха при температуре 35°С, %, не более _ атмосферное давление, кПа | от + 5 до + 50 80 (без конденсации влаги) от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 75000 |
| _ диапазоны измерений параметров теплоносителя зависят от применяемых с тепловычислителем ВЗЛЕТ ТСРВ первичных преобразователей. Диапазоны измерений параметров теплоносителя указывается в паспорте и не превышают диапазонов измерений, указанных в данной таблице; _ каналы измерений с цифровыми выходами не вносят погрешности измерений. | |
наносится на лицевую панель тепловычислителя методами шелкографии, термопечати и металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 5 _ Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т епловычислитель | ВЗЛЕТ ТСРВ | 1 шт. |
| Паспорт | В84.00-00.00 ПС | 1 экз. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | В84.00-00.00 РЭ | 1 экз. |
| Методика поверки | МП 0832-1-2018 | 1 экз. |
| Комплект монтажных частей | _ | 1 комп. |
осуществляется по документу МП 0832-1-2018 «Инструкция. ГСИ. «Тепловычислители ВЗЛЕТ ТСРВ. Методика поверки», утвержденному ФГУП «ВНИИР» и ООО «ИЦРМ»
24 сентября 2018 г.
Основные средства поверки:
_ рабочий эталон 3-го разряда единицы электрического сопротивления постоянного тока в диапазоне значений сопротивления от 80 до 2130 Ом в соответствии с Государственной поверочной схемой для средств измерений электрического сопротивления утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;
_ рабочий эталон единицы частоты в соответствии с ГОСТ 8.129-2013 в диапазоне измерений и воспроизведения частот от 10 до 10000 Гц с пределами допускаемой относительной погрешности не более 110-9 %;
_ рабочий эталон (образцовые средства измерений) 2-го разряда единицы силы постоянного электрического тока в диапазоне значений постоянного тока от 0,001 до 20 мА в соответствии с ГОСТ 8.022-91 с пределами допускаемой относительной погрешности не более 5 10-3 %;
_ частотомер универсальный CNT-80 (регистрационный номер 22622-03) с диапазоном измерений частоты от 10 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты (периода) ± 1 ■ 10-6 + 1 ед.сч.;
_ секундомер электронный «Интеграл С-01» (регистрационный номер 44154-16) с пределами допускаемой основной абсолютной погрешности измерений интервалов времени не более ± (9,61 10-6 Тх +0,01), где Тх _ значение измеренного интервала времени.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт тепловычислители ВЗЛЕТ ТСРВ в виде оттиска поверительного клейма, а также на пломбу(-ы), установленную(-ые) в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 15.02.16 № 146 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.022-91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 _ 30 А
ТУ 4218-084-44327050-2013. Тепловычислители ВЗЛЕТ ТСРВ. Технические условия
