| Номер в госреестре | 74762-19 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 17.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 -геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.
Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 658 нм, мощность - 0,34/4,8 мВт, класс 1/3R (при измерении в отражательном/диффузном режиме), в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях тахеометров расположена кнопочная панель управления с жидкокристаллическим монохромным (для модификации TS03) или цветным дисплеем (для модификаций TS07 и TS10). На боковых панелях расположены наводящие винты вертикального и горизонтального круга, отсек под аккумуляторную батарею, а также отсек под порты mini-USB, USB и слот для карт типа SD. За дисплеем на вращающейся части расположен серийный порт RS-232. Также на боковой панели (для модификаций TS07 и TS10) расположен отсек для установки sim-карты.
В нижней части тахеометров электронных расположен встроенный лазерный отвес с функцией автоматического определения высоты инструмента (только для Leica FlexLine TS07, Leica FlexLine TS10).
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Выпускаемые модификации различаются погрешностью измерений углов и диапазоном измерений расстояний.

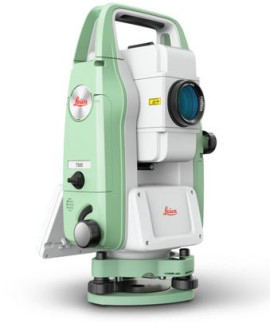

Общий вид тахеометров электронных представлен на рисунках 1 - 3.
Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.
Тахеометры имеют встроенное полевое программное обеспечение (далее - ПО) «Leica FlexField» и «Leica Captivate», а также ПО «Leica Geo Office», «Leica Infinity» и «Leica Instrument Tools» устанавливаемое на персональный компьютер. ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационное наименование ПО | Leica FlexField | Leica Captivate | Leica Instrument Tools | Leica Geo Office | Leica Infinity |
| Номер версии (идентификационный номер ПО), не ниже | 1.00 | 4.00 | 1.0 | 8.40 | 3.0.1 |
| Цифровой идентификатор ПО | AC221D1 | CF00C11 | 1CCD23D | 133C1DF | DE23C01 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||||
Таблица 2 - Метрологические характеристики тахеометров электронных Leica FlexLine TS03
| Наименование характеристики | Значение | |||
| Модификация | Leica FlexLine TS03 2” | Leica FlexLine TS03 3” | Leica FlexLine TS03 5” | |
| Диапазон компенсации компенсатора, ', не менее | ±4 | |||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ” | ±0,5 | ±1,0 | ±1,5 | |
| Пределы допускаемой абсолютной погрешности установки лазерного центрира, мм | ±1,5 | |||
| Диапазон измерений: - углов, ° - расстояний, м: - отражательный режим (1 призма) - отражательный режим (3 призмы) - режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку (60^60) мм - отражательный режим увеличенной дальности на отражающую пленку (60*60) мм - диффузный режим | от 0 до 360 от 1,5 до 3500,0 от 1,5 до 5400,0 от 1000,0 до 10000,0 от 1,5 до 250,0 от 1,5 до 1300,0 от 1,5 до 500,0 | |||
| Дискретность отсчитывания измерений: - углов, ” - расстояний, мм | 0,1 0,1 | |||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ” | ±4 | ±6 | ±10 | |
| Допускаемая средняя квадратическая погрешность измерений углов, ” | 2 | 3 | 5 | |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - режим увеличенной дальности - отражательный режим на отражающую пленку (60*60) мм - отражательный режим увеличенной дальности на отражающую пленку (60*60) мм - диффузный режим | ±2<1,0+1>10-6^D) ±2-(5+2-10-6-D) ±2<1,0+1>10-6^D) ±2-(5+2-10-6-D) ±2-(2+2-10-6-D), где D - измеряемое расстояние, мм | |||
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - режим увеличенной дальности - отражательный режим на отражающую пленку (60*60) мм - отражательный режим увеличенной дальности на отражающую пленку (60*60) мм - диффузный режим | 1,0+1,5-10-6-D 5+2-10-6-D 1,0+1,5-10-6-D 5+2-10-6-D 2+2-10-6-D, где D - измеряемое расстояние, мм | |||
TS03
| Наименование характеристики | Значение |
| У величение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| У гловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,55 |
| Цена деления установочных уровней: - круглого, '/мм, не более | 6/2 |
| - электронного, " | 2 |
| Объем внутренней памяти, ГБайт | 0,8 |
| Напряжение питания постоянного тока, В: | |
| - для внутреннего аккумулятора GEB331 | 11,1 |
| - для внутреннего аккумулятора GEB361 | 11,1 |
| - для внешнего аккумулятора GEB371 | 14,8 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 195x224x318 |
| Масса без аккумулятора и трегера, кг, не более | 4,3 |
| Средняя наработка на отказ, ч | 3000 |
| Средний срок службы, лет | 6 |
Таблица 4 - Метрологические характеристики тахеометров электронных Leica FlexLine TS07
| Наименование характеристики | Значение | ||||
| Модификация | Leica FlexLine TS07 1" | Leica FlexLine TS07 2" | Leica FlexLine TS07 3" | Leica FlexLine TS07 5" | Leica FlexLine TS07 7" |
| Диапазон компенсации компенсатора, ', не менее | ±4 | ||||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, " | ±0,5 | ±0,5 | ±1 | ±1,5 | ±2 |
| Пределы допускаемой абсолютной погрешности установки лазерного центрира, мм | ±1,5 | ||||
| Дискретность отсчитывания измерений - углов, " - расстояний, мм | 0,1 0,1 | ||||
| Диапазон измерений: - углов, ° - расстояний, м: - отражательный режим (1 призма) - отражательный режим (3 призмы) - режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку (60x60) мм - отражательный режим увеличенной дальности на отражающую пленку (60x60) мм - диффузный режим | от 0 до 360 от 1,5до 3500,0 от 1,5 до 5400,0 от 1000,0 до 10000,0 от 1,5 до 250,0 от 1,5 до 1300,0 от 1,5 до 500,0* от 1,5 до 1000,0** | ||||
| Наименование характеристики | Значение | ||||
| Модификация | Leica FlexLine TS07 1” | Leica FlexLine TS07 2” | Leica FlexLine TS07 3” | Leica FlexLine TS07 5” | Leica FlexLine TS07 7” |
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ” | ±2 | ±4 | ±6 | ±10 | ±14 |
| Допускаемая средняя квадратическая погрешность измерений углов, ” | 1 | 2 | 3 | 5 | 7 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - режим увеличенной дальности - отражательный режим на отражающую пленку (60*60) мм - отражательный режим увеличенной дальности на отражающую пленку (60*60) мм - диффузный режим: - при измерении расстояний от 1,5 до 500,0 м включ. - при измерении расстояний св. 500 до 1000 м включ. | 1,0+1,5-10-6-D 5+2-10-6-D 1,0+1,5-10-6-D 5+2-10-6-D 2+2-10-6-D 4+2-10-6-D, где D - измеряемое расстояние, мм | ||||
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - режим увеличенной дальности - отражательный режим на отражающую пленку (60*60) мм - отражательный режим увеличенной дальности на отражающую пленку (60*60) мм - диффузный режим: - при измерении расстояний от 1,5 до 500,0 м включ. - при измерении расстояний св. 500 до 1000 м включ. | ±2-(1,0+1,5-10-6-D) ±2-(5+2-10-6-D) ±2-(1,0+1,5-10-6-D) ±2-(5+2-10-6-D) ±2-(2+2-10-6-D) ±2-(4+2-10-6-D), где D - измеряемое расстояние, мм | ||||
| * - для модификации R500 ** - для модификации R1000 | |||||
Таблица 5 - Основные технические характеристики тахеометров электронных Leica FlexLine
TS07
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,55 |
| Наименование характеристики | Значение |
| Цена деления установочных уровней: - круглого, '/мм, не более | 6/2 |
| - электронного, " | 2 |
| Объем внутренней памяти, ГБайт | 0,8 |
| Напряжение питания постоянного тока, В: - для внутреннего аккумулятора GEB331 | 11,1 |
| - для внутреннего аккумулятора GEB361 | 11,1 |
| - для внешнего аккумулятора GEB371 | 14,8 |
| Диапазон рабочих температур, °С | от -20 (-35)* до +50 |
| Г абаритные размеры (ДхШхВ), мм, не более | 195x224x318 |
| Масса без аккумулятора и трегера, кг, не более | 4,3 |
| Средняя наработка на отказ, ч | 3000 |
| Средний срок службы, лет | 6 |
| * - для модификации Arctic |
Таблица 6 - Метрологические характеристики тахеометров электронных Leica FlexLine TS10
| Наименование характеристики | Значение | |||
| Модификация | Leica FlexLine TS10 1" | Leica FlexLine TS10 2" | Leica FlexLine TS10 3" | Leica FlexLine TS10 5" |
| Диапазон компенсации компенсатора, ', не менее | ±4 | |||
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, " | ±0,5 | ±0,5 | ±1 | ±1,5 |
| Пределы допускаемой абсолютной погрешности установки лазерного центрира, мм | ±1,5 | |||
| Диапазон измерений: - углов, ° - расстояний, м: - отражательный режим (1 призма) - отражательный режим (3 призмы) - режим увеличенной дальности (1 призма) - отражательный режим на отражающую пленку (60x60) мм - отражательный режим увеличенной дальности на отражающую пленку (60x60) мм - диффузный режим | от 0 до 360 от 1,5до 3500,0 от 1,5 до 5400,0 от 1000,0 до 10000,0 от 1,5 до 250,0 от 1,5 до 1300,0 от 1,5 до 500,0* от 1,5 до 1000,0** | |||
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 0,1 0,1 | |||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±2 | ±4 | ±6 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 1 | 2 | 3 | 5 |
| Наименование характеристики | Значение | |||
| Модификация | Leica FlexLine TS10 1" | Leica FlexLine TS10 2" | Leica FlexLine TS10 3" | Leica FlexLine TS10 5" |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - режим увеличенной дальности - отражательный режим на отражающую пленку (60x60) мм - отражательный режим увеличенной дальности на отражающую пленку (60x60) мм - диффузный режим: - при измерении расстояний от 1,5 до 500,0 м включ. - при измерении расстояний св. 500 до 1000 м включ. | 1,0+1,5-10-6-D 5+2-10-6-D 1,0+1,5-10-6-D 5+2-10-6-D 2+2-10-6-D 4+2-10-6-D, где D - измеряемое расстояние, мм | |||
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - режим увеличенной дальности - отражательный режим на отражающую пленку (60x60) мм - отражательный режим увеличенной дальности на отражающую пленку (60x60) мм - диффузный режим: - при измерении расстояний от 1,5 до 500,0 м включ. - при измерении расстояний св. 500 до 1000 м включ. | ±2-(1,0+1,5-10-6-D) ±2-(5+2-10-6-D) ±2-(1,0+1,5-10-6-D) ±2-(5+2-10-6-D) ±2^(2+240-6^D) ±2^(4+240-6^D), где D - измеряемое расстояние, мм | |||
| * - для модификации R500 ** - для модификации R1000 | ||||
Таблица 7 - Метрологические характеристики тахеометров электронных Leica FlexLine TS10
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,55 |
| Цена деления установочных уровней: | |
| - круглого, '/мм, не более | 6/2 |
| - электронного, " | 2 |
| Объем внутренней памяти, ГБайт | 2 |
| Напряжение питания постоянного тока, В: | |
| - для внутреннего аккумулятора GEB331 | 11,1 |
| - для внутреннего аккумулятора GEB361 | 11,1 |
| - для внешнего аккумулятора GEB371 | 14,8 |
| Диапазон рабочих температур, °С | от -20 (-35)* до +50 |
| Габаритные размеры (ДxШxВ), мм, не более | 211x224x318 |
| Масса без аккумулятора и трегера, кг, не более | 4,4 |
| Средняя наработка на отказ, ч | 3000 |
| Лист № 9 | |
| Всего листов 10 | |
| Продолжение таблицы 7 | |
| Наименование характеристики | Значение |
| Средний срок службы, лет | 6 |
| * - для модификации Arctic | |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Тахеометр электронный (модификация в соответствии с заказом потребителя) | 1 | |
| Стилус для сенсорного экрана (только для модификаций Leica FlexLine TS07 и Leica FlexLine TS10) | 2 | |
| Набор инструментов для юстировки | - | 1 |
| Транспортировочный кейс | - | 1 |
| Защитный чехол от осадков | - | 1 |
| Защитная бленда на объектив | - | 1 |
| Краткое руководство по эксплуатации на русском языке | 1 | |
| Трегер | - | По заказу |
| Аккумулятор | - | По заказу |
| Зарядное устройство | - | По заказу |
| Зарядное устройство от автомобильной розетки 12В | - | По заказу |
| Кабель передачи данных mini-USB | - | По заказу |
| Карта памяти SD | - | По заказу |
| Мини-веха | - | По заказу |
| Промышленный USB-накопитель | - | По заказу |
| Рулетка для измерения высоты | - | По заказу |
| Мини-призма | - | По заказу |
| Диагональная насадка на окуляр | - | По заказу |
| Противовес на объектив для использования окулярной насадки | По заказу | |
| Полевой контроллер | По заказу | |
| Методика поверки | МП АПМ 109-18 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 109-18 «Тахеометры электронные Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10. Методика поверки», утверждённому
ООО «Автопрогресс-М» «20» декабря 2018 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - тахеометр электронный;
- линейка измерительная металлическая (рег. № 66266-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация компании «Leica Geosystems AG», Швейцария.
