| Номер в госреестре | 74810-19 |
| Наименование СИ | Расходомер |
| Обозначение типа СИ | FEV BlowByRate |
| Изготовитель | "FEV Europe GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомер FEV BlowByRate (далее - расходомер) предназначен для измерений объемного расхода газов.
Принцип действия расходомера основан на измерении разности давлений на сужающем устройстве, абсолютного давления и температуры газа в трубопроводе и вычислении объемного расхода газа при стандартных условиях. Параметры измерительного трубопровода, сужающего устройства и состав газа введены в память вычислительного устройства.
Расходомер состоит из корпуса с соединительными шлангами, между которыми находится измерительный трубопровод с диафрагмой. На лицевой панели расположен жидкокристаллический индикатор для отображения текущего значения расхода, диапазона измерений и системных уведомлений.
Связь с внешними устройствами осуществляется через аналоговый выход, а также с помощью интерфейсов USB или RS232.

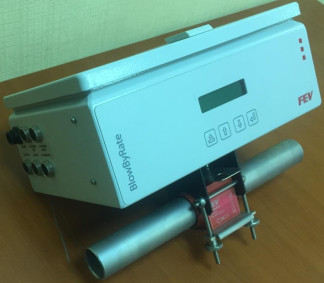

Общий вид расходомера представлен на рисунке 1.
Пломбирование расходомеров для защиты от несанкционированного доступа к элементам конструкции не предусмотрено.
Программное обеспечение (ПО) расходомера по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавлено в энергонезависимую память расходомера при производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики расходомера нормированы с учетом влияния программного обеспечения.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Идентификационные данные ПО расходомера приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО |
| Номер версии (идентификационный номер) ПО | 1.75 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, дм3/мин | от 12 до 600 |
| Пределы допускаемой, приведённой к наибольшему значению диапазона измерений, погрешности измерений объемного расхода, % | ±1 |
| Пределы допускаемой, приведенной к диапазону выходного сигнала, погрешности при преобразовании значения расхода газа в выходной сигнал (от -10 до +10 В), % | ±0,1 |
| Функция преобразования значения расхода газа в диапазоне измерений объемного расхода в выходной сигнал (от -10 до +10 В) | U = 20 • Qi -12 10, г 588 где: Ui - значение выходного сигнала, В; Qi - текущее значение объемного расхода, дм3/мин |
| Наименование характеристики | Значение |
| Номинальный диаметр, мм | 32 |
| Рабочее давление, МПа, не более | 0,1013 |
| Напряжение питания постоянного тока, В | 24 |
| Г абаритные размеры, мм | 400x360x320 |
| Масса, кг | 10 |
| Потребляемая мощность, Вт, не более | 10 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Относительная влажность воздуха при плюс 30 °C и более низких температурах, без конденсации влаги, % Атмосферное давление, кПа | от +10 до +30 до 95 от 90 до 110 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер FEV BlowByRate | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | МП 208-029-2018 | 1 |
осуществляется по документу МП 208-029-2018 «Расходомер FEV BlowByRate. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.05.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,33 %. Диапазон воспроизведения объемного расхода газа от 0,72 до 36 м3/ч;
- мультиметр Fluke 8845А (регистрационный номер 57943-14), диапазон измерений на-
7
пряжения от 10 до 1000 В, погрешность ±0,04 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация FEV Europe GmbH, Германия
